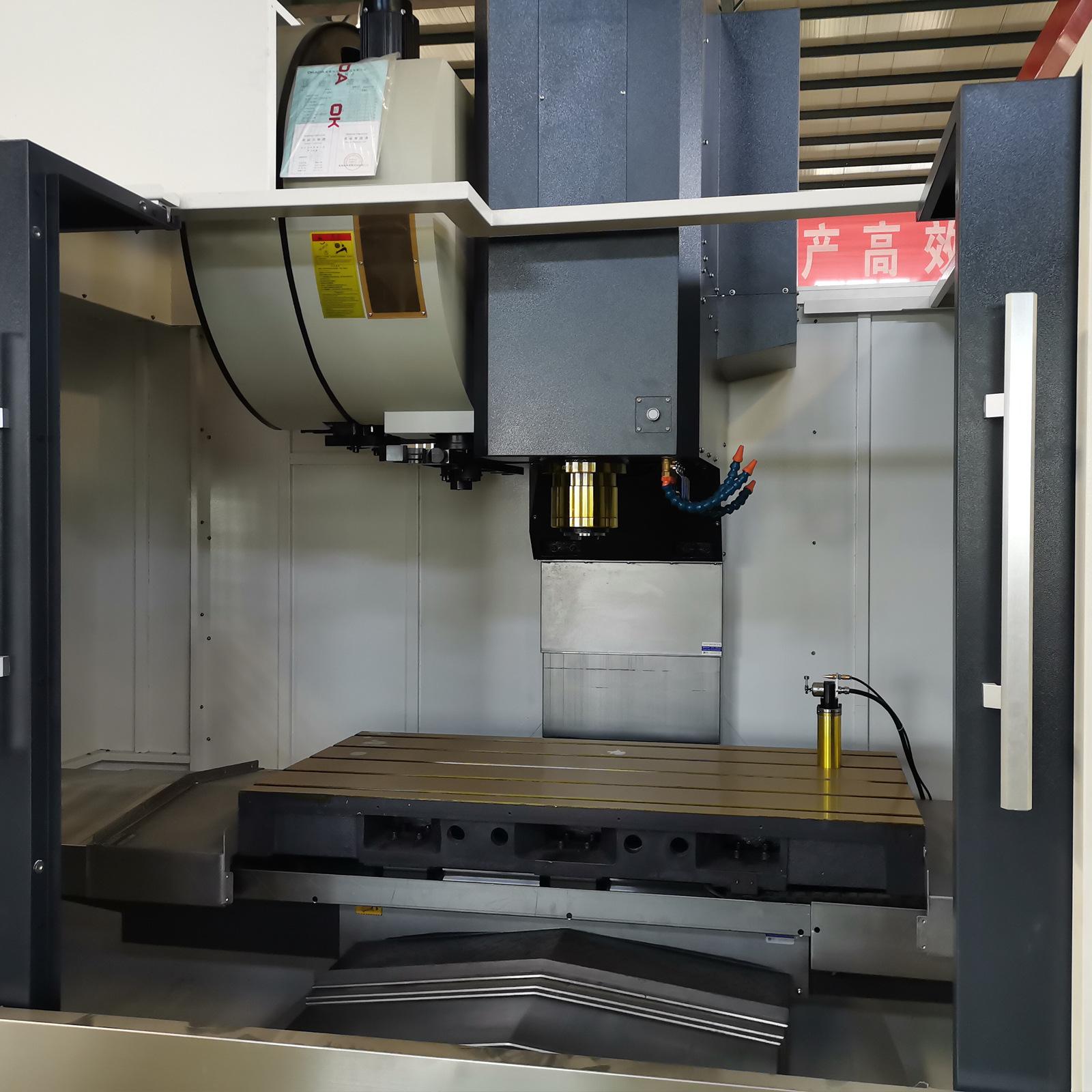

Shen Machine Fábrica Industrial Venta al por Mayor Centro de Maquinado de Cinco Ejes Vmc855 Centro de Maquinado Vertical CNC de Cinco Ejes Doméstico

proyecto

unidad

parámetro

Recorrido izquierdo y derecho (incógnita）

mm

800

Recorrido delantero y trasero (Y)

mm

550

Recorrido ascendente y descendente (Z)

mm

550

Distancia desde el centro del husillo hasta el riel guía de la columna

mm

590

Distancia desde la cara final del husillo hasta la mesa de trabajo

mm

120-670

tamaño del escritorio de trabajo(X*Y）

mm

1000*550

Carga máxima del banco de trabajo

kilogramo

500

banco de trabajoRanura en T

mm

5-18incógnita90

Velocidad del husillo (tipo correa)

rpm

8000 (opcional 10000)

potencia del motor principal(recomendar)

KW

7.5

Cono interior del husillo

BT40

Par de servomotor de eje X\Y\Z

Nuevo Méjico

15/15/23

Método de conexión del motor X\Y\Z

Directo

Modelos de riel lineal X/Y/Z

35/45/45

Modelo de tornillo X/Y/Z

4016

Capacidad del almacén de herramientas

Manojo

24

Peso máximo de la herramienta

kilogramo

8

Longitud máxima de la herramienta

mm

300

Diámetro máximo de la herramienta

mm

Cuchillo vacío vecino160

Cuchillo completo80

Velocidad de movimiento rápido X/Y/Z

m/min

40/40/24

velocidad de avance de corte

m/min

1-10000

Precisión de posicionamiento X/Y/Z

mm

±0.016/±0.016/±0.016

Precisión de posicionamiento de repetición X/Y/Z

mm

±0,005/±0.005/±0.005

Unidad de ajuste mínima

mm

0.001

fuente de alimentación

KVA

15

Peso neto de la máquina herramienta

kilogramo

Aprox. 5500

Dimensiones generales (largo × ancho × alto)

mm

Aprox. 2600x2380x2720
