modelo:E3F-DS30Y2
Atributos y parámetros del producto
uno.Propiedades del interruptor fotoeléctrico
El interruptor fotoeléctrico (sensor fotoeléctrico) es la abreviatura de interruptor de proximidad fotoeléctrico. Utiliza el bloqueo o la reflexión del haz de luz por el objeto detectado, y el circuito síncrono selecciona el circuito para detectar la presencia o ausencia del objeto. Los objetos no se limitan a los metales, y todos los objetos que pueden reflejar la luz pueden ser detectados. El interruptor fotoeléctrico convierte la corriente de entrada en una señal de luz en el transmisor, y el receptor detecta el objeto objetivo basándose en la intensidad o presencia de la luz recibida. La mayoría de los interruptores fotoeléctricos utilizan ondas de luz infrarroja con una longitud de onda cercana a la luz visible.
El interruptor fotoeléctrico está compuesto por tres partes: el transmisor, el receptor y el circuito de detección. El transmisor apunta al objetivo y emite un haz de luz, que generalmente proviene de una fuente de luz semiconductora, como un diodo emisor de luz (LED).CONDUJO), diodos láser y diodos emisores de infrarrojos. El haz de luz se emite continuamente, o se cambia el ancho del pulso. La intensidad de radiación del haz de luz modulado por pulsos se selecciona muchas veces durante la emisión y se dirige directamente hacia el objetivo. El receptor está compuesto por un fotodiodo o un fototransistor, y una fotocélula. Delante del receptor, se instalan elementos ópticos como lentes y aperturas. Detrás hay un circuito de detección, que puede filtrar señales efectivas y aplicar la señal. Además, los elementos estructurales del interruptor fotoeléctrico también incluyen una placa transmisora y una fibra óptica. El reflector triangular es un dispositivo transmisor robusto. Está compuesto por materiales reflectantes piramidales triangulares muy pequeños, que pueden permitir que el haz de luz regrese con precisión desde el reflector, y tiene importancia práctica. Se puede colocar en el eje óptico.0llegar25El ángulo de emisión se cambia dentro de un cierto rango, de modo que el haz de luz se emite casi desde una línea de emisión, y después de la reflexión, regresa desde esta línea reflejada.
Los interruptores fotoeléctricos generalmente tienen buenas características de histéresis, por lo que incluso si el objeto detectado vibra dentro de un rango pequeño, no afectará el estado de salida del controlador, manteniéndolo así en un área de trabajo estable. Al mismo tiempo, el sistema de autodiagnóstico también puede mostrar el estado de recepción de luz y el área de trabajo estable para monitorear el funcionamiento del interruptor fotoeléctrico en cualquier momento.
2. Características del Interruptor Fotoeléctrico
（1）Tiene la función de autodiagnóstico, indicación de área de trabajo estable, que puede informar rápidamente si el estado de trabajo es confiable;
（2) Los interruptores fotoeléctricos de barrera, reflectivos y reflectivos con espejo tienen todos la función de prevenir la interferencia mutua y son fáciles de instalar;
（3)bienESEl terminal de control de sincronización externa (diagnóstico externo) se puede configurar para verificar previamente si el interruptor fotoeléctrico está funcionando correctamente antes de la operación. También puede aceptar instrucciones de interrupción o detección de una computadora o controlador programable en cualquier momento. La combinación adecuada de diagnóstico externo y autodiagnóstico puede hacer que el interruptor fotoeléctrico sea inteligente;
（4) Velocidad de respuesta rápida, la velocidad de respuesta del interruptor fotoeléctrico de alta velocidad puede alcanzar0,1 ms, puede detectar objetos diminutos moviéndose a alta velocidad;
（5) usando ASIC y avanzadoSMTTecnología de montaje superficial, con alta confiabilidad;
（6) Tamaño pequeño (mínimo20×31×12mm), peso ligero, instalación y depuración sencillas, y tiene función de protección contra cortocircuitos.
[Marca]: Autewell
【Nombre del producto】：Interruptor fotoeléctrico
[Modelo]: Ｅ３Ｆ-ＤＳ3０Y2

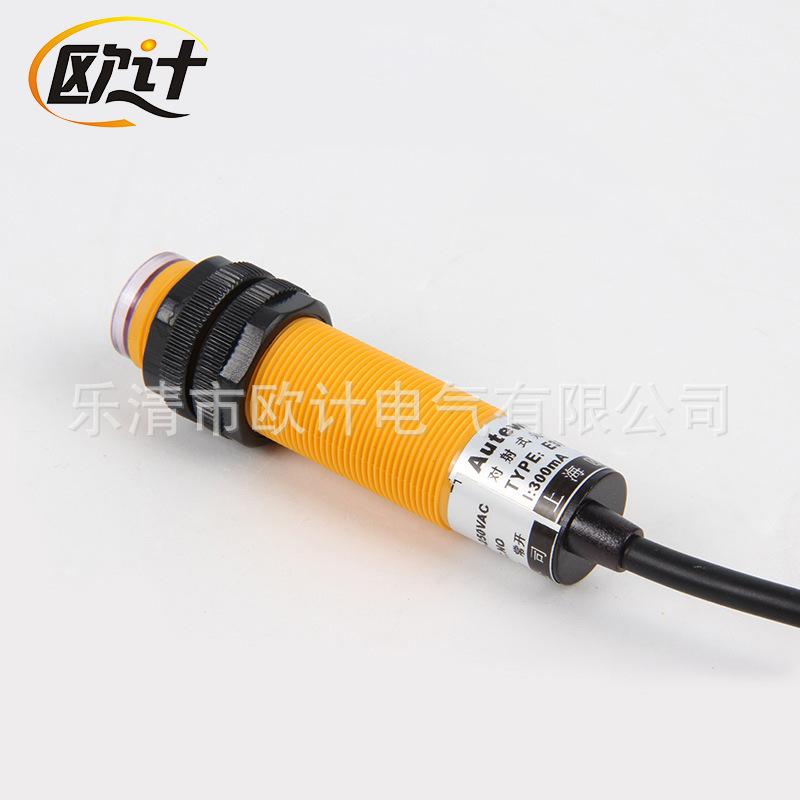

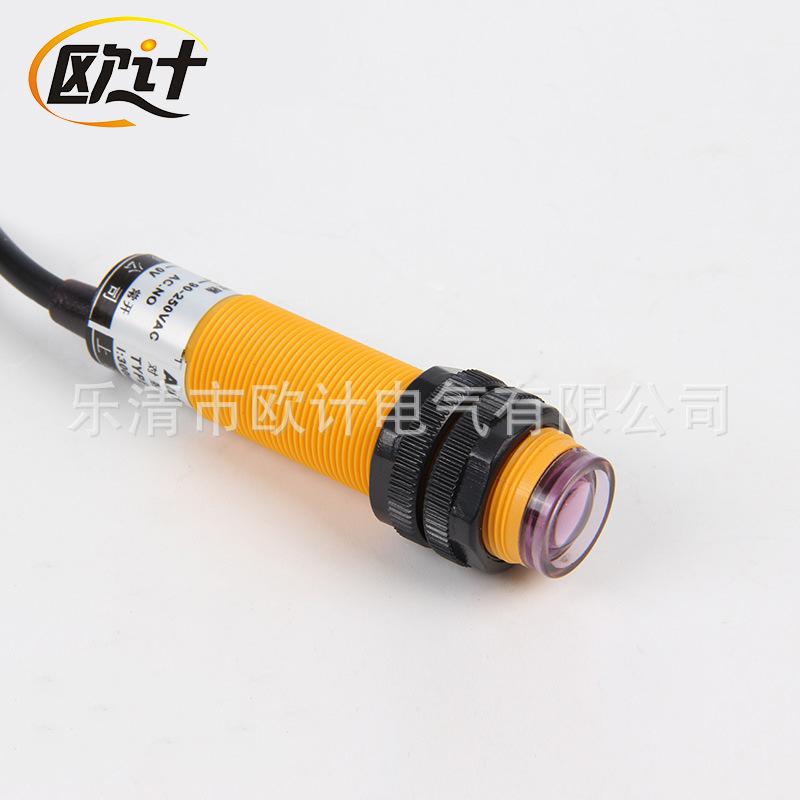

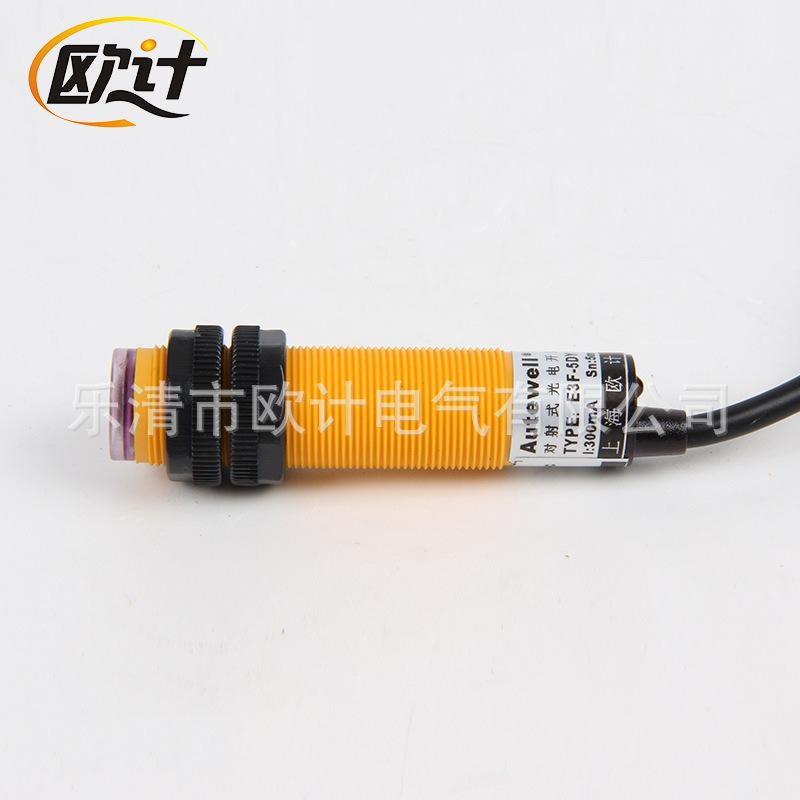

[Apariencia]: M18mm×71 mmcilindro
【Estado de salida】CA dos hilos normalmente cerrado NC
[Tensión de alimentación]: 90-250VDC
[Corriente de salida]: 200mA
[Distancia de detección]: 30CM
[Objetos detectables]: entidades transparentes u opacas
[Frecuencia de conmutación]: <2.5ms
[Método de instalación]: Sin enrasar
[Material de la carcasa]: Plástico
[Longitud del cable]: 1,2 metros (se puede personalizar una longitud especial)
【Cantidad de embalaje】: 5 piezas/caja

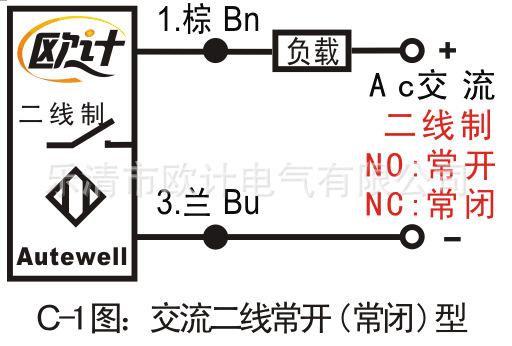

4. Método de cableado
El cable marrón está conectado a un extremo de la carga y el otro extremo de la carga está conectado al polo positivo de la fuente de alimentación.
El cable azul está conectado directamente al polo negativo de la fuente de alimentación.
5. La diferencia entre normalmente abierto (NO) y normalmente cerrado (NC)
Normalmente abierto (NO) significa que la línea de salida de señal se desconecta al conectar la alimentación y no hay salida de señal. Se cierra y emite una señal solo cuando se detecta un objeto.
Normalmente cerrado (NC) significa que la línea de salida de señal está cerrada cuando se activa la alimentación y la señal se emite continuamente. Se desconecta y la señal se desactiva al detectar un objeto. Los dos tipos se seleccionan según las necesidades del cliente.
