Introducción del cabrestante para perforación de pozos JZ-5/400

El cabrestante de excavación de pozos JZ-5/400 se utiliza principalmente para colgar placas de elevación, bombas de agua, cilindros neumáticos, cilindros de aire comprimido, tuberías de inyección y otros equipos de excavación, así como para tensar y estabilizar cables en proyectos de excavación de pozos en minas de carbón, minas metálicas y minas no metálicas. También se puede utilizar para elevar objetos pesados bajo tierra o en el suelo. Ofrece una gran capacidad de elevación, gran capacidad de cable y un funcionamiento estable.

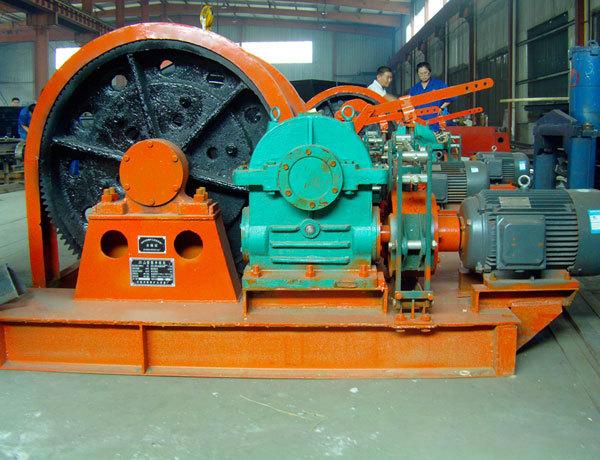

Composición del cabrestante de perforación de pozos JZ-5/400

La estructura del cabrestante de perforación JZ-5/400 es de tipo bobinado, compuesta principalmente por dispositivo de eje principal, reductor, acoplamiento elástico con rueda de freno, freno de trabajo, freno de seguridad, base de la máquina, motor y otros componentes.

El dispositivo del eje principal incluye: eje principal, engranajes, tambores, ruedas de freno, asientos y cojinetes de rodamientos, etc. El reductor utiliza un par de engranajes helicoidales sinfín y está equipado con un engranaje de cambio de velocidad de primera etapa. La palanca de cambio de velocidad cambia entre las posiciones rápida y lenta. El freno de trabajo es de tipo teja. Al arrancar el motor, se libera el empujador electrohidráulico y, al detenerse, se frena mediante la fuerza del resorte. El freno completo es de tipo teja flotante, que se basa en la caída de peso para frenar y en el empujador electrohidráulico para liberar el freno.

Parámetros técnicos del cabrestante de perforación de pozos JZ-5/400

Modelo: JZ-5/400

Tensión estática máxima del cable de acero (kn): 50

Capacidad de cuerda del tambor (m): 400

Velocidad del cable de acero (m/min): rápido: 6 lento: 3

Diámetro del cable de acero (mm): 23

motor eléctrico

Potencia (kW): 11

Voltaje (v): 380

Dimensiones totales (largo, ancho y alto) (mm): 2375×1970×1340

Peso (kg): 3140.
