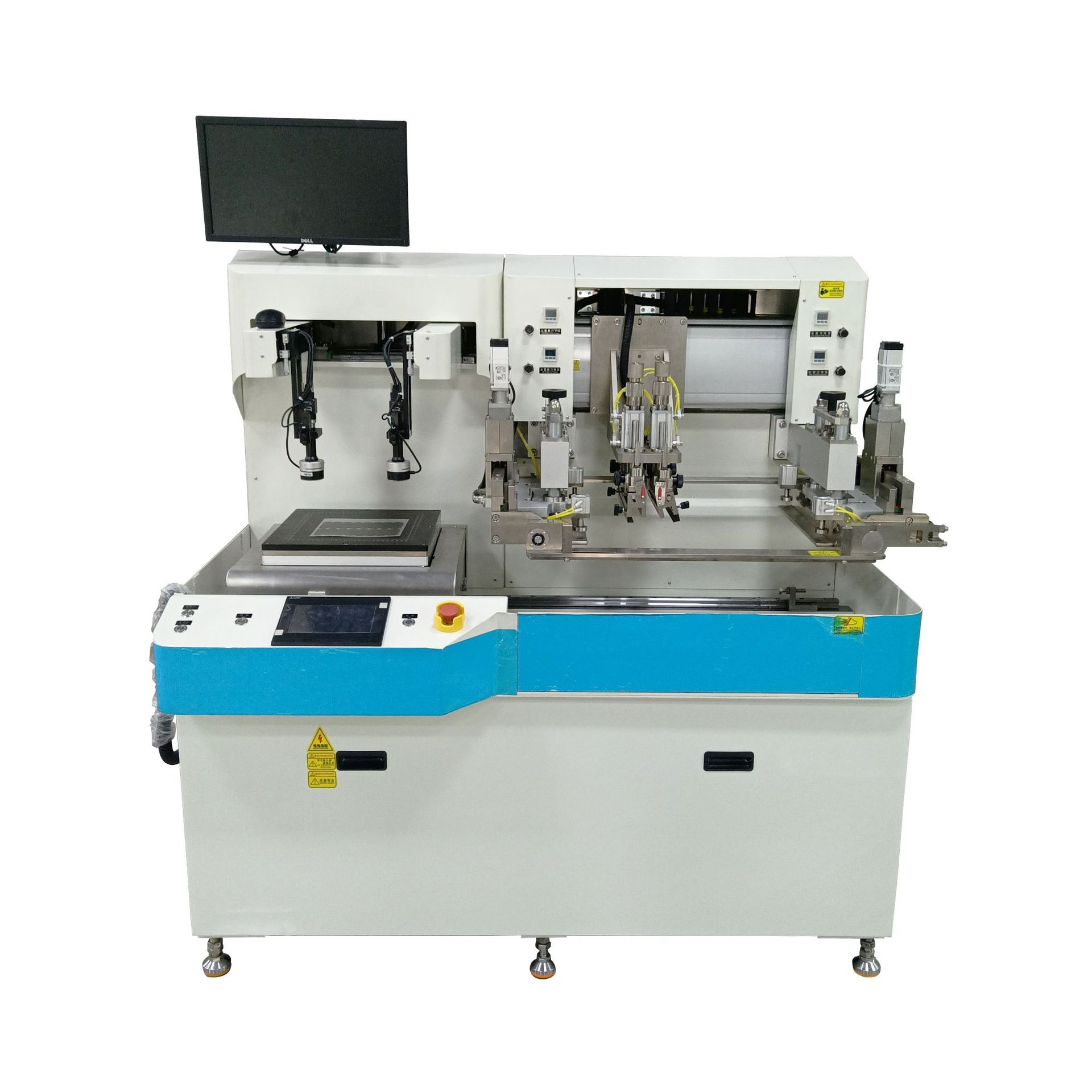

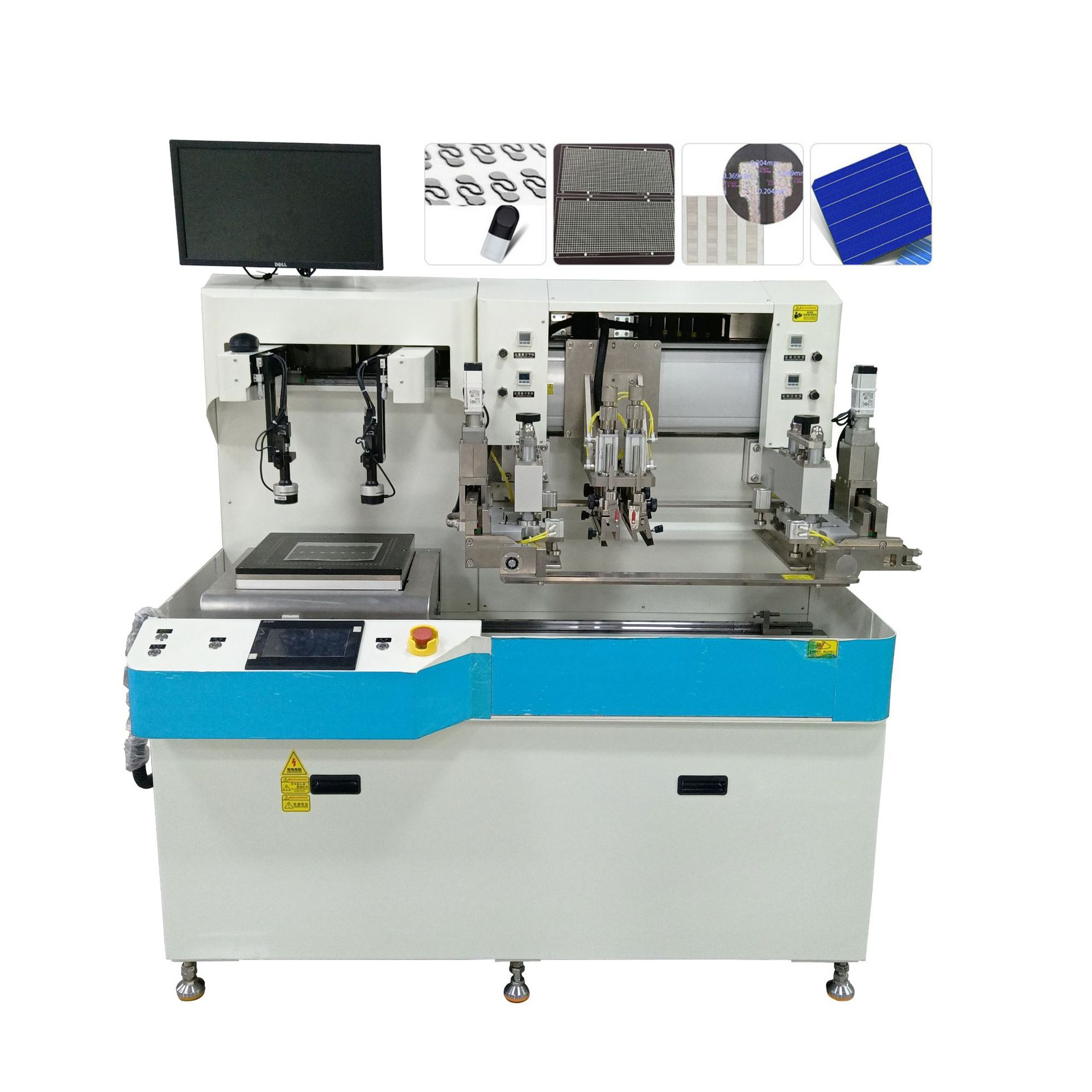

Máquina de serigrafía de película gruesa semiautomática CCD, máquina de serigrafía de alta precisión, máquina de serigrafía de circuito flexible con sustrato cerámico

Esta impresora serigráfica de película gruesa con alineación automática se utiliza ampliamente en circuitos de pantalla táctil e impresión BM, condensadores cerámicos, resistencias, circuitos de película gruesa, circuitos cerámicos, filtros, potenciómetros de vidriado, antenas dieléctricas, metalización cerámica, RFID, sensores (piezorresistivos y capacitivos), portalámparas LED integrados, componentes cerámicos piezoeléctricos, sustratos cerámicos LED, LTCC, MLCC, filtros, circuitos cerámicos de película gruesa, obleas de silicio solar, componentes de chips y fabricación de procesos de impresión de componentes electrónicos. (Puede realizar impresión de orificios enterrados y pasantes).

Características:

1. La plataforma de impresión X, Y y θ se alinean automáticamente y se imprimen mediante CCD para las marcas “+”, “o” y “contorno”;

2. Esta máquina es una impresora de circuitos de película gruesa estándar, con las características principales de facilidad de uso, alta eficiencia y alta precisión;

3. Toda la fundición por extrusión del cabezal de la máquina adopta un diseño de motor completo, y la plataforma de funcionamiento, el raspador, la impresión y el vacío son todos impulsados por motores;

Actuación principal:

A.Modo de energía——La presión de impresión, el accionamiento del marco de impresión y el accionamiento de la plataforma utilizan fuentes de energía independientes.SOCIEDAD ANÓNIMAcontrol.

B.todo el marco——El cuerpo de la máquina está soldado con acero perfilado y la precisión general de rectificado de la superficie es de ±0.05, la unidad principal está fundida integralmente.

DO.Sistema de cuadrícula:

1. üEstructura de cuadrícula————El brazo de la red se bloquea en el marco integral para mayor compacidad y seguridad.

   üElevación en cuadrícula————Ajuste manual de precisiónDistancia entre la rejilla y la plataformaLevantamiento,Ajustable (0~20 mm）。

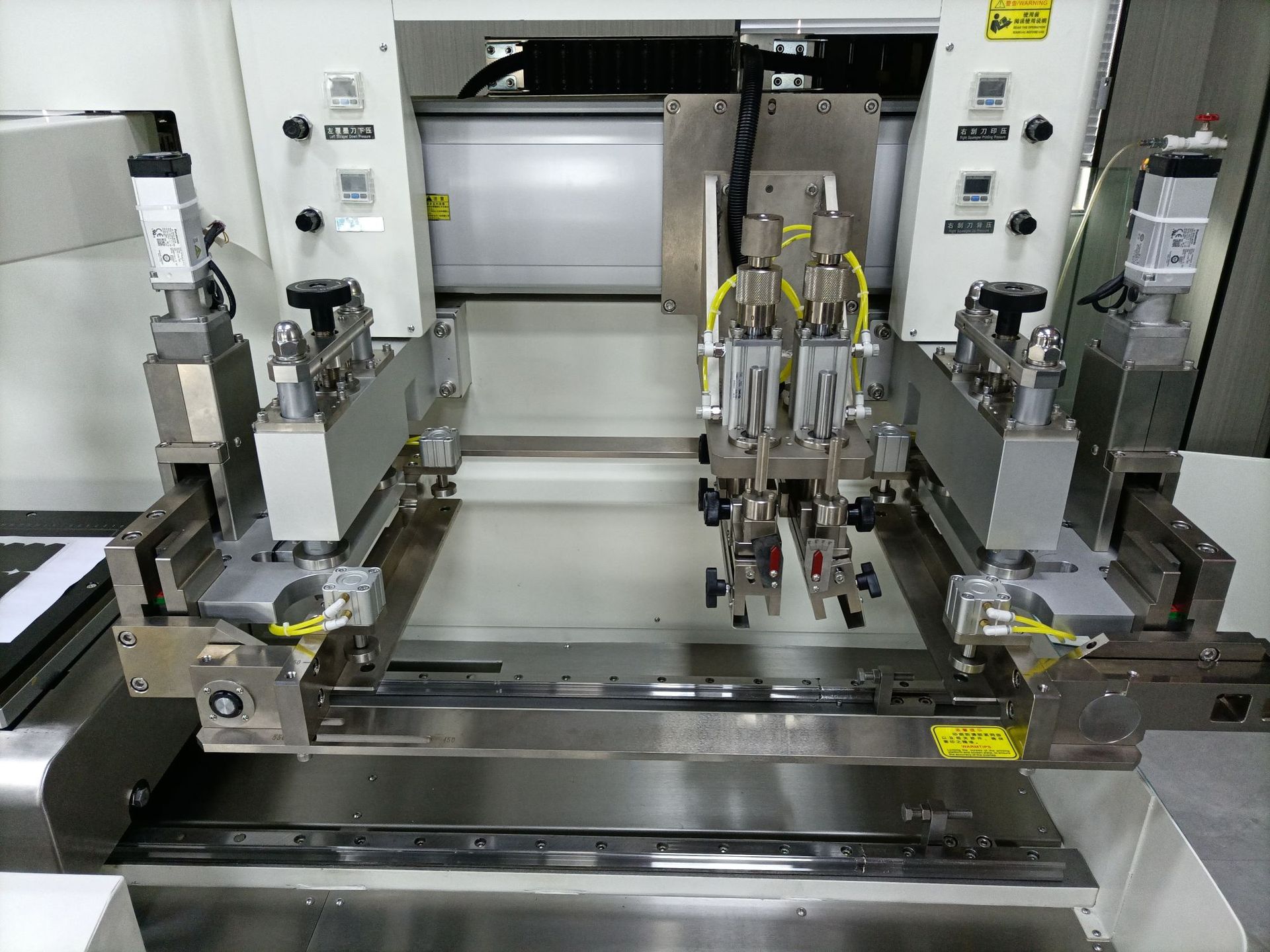

   D. Sistema de impresión:

   üGuía de Impresión————Elige TaiwánTBITornillo guía,10Liderar.

   üimpresión/ Velocidad de inundación – se puede ingresar digitalmente y ajustar independientemente.

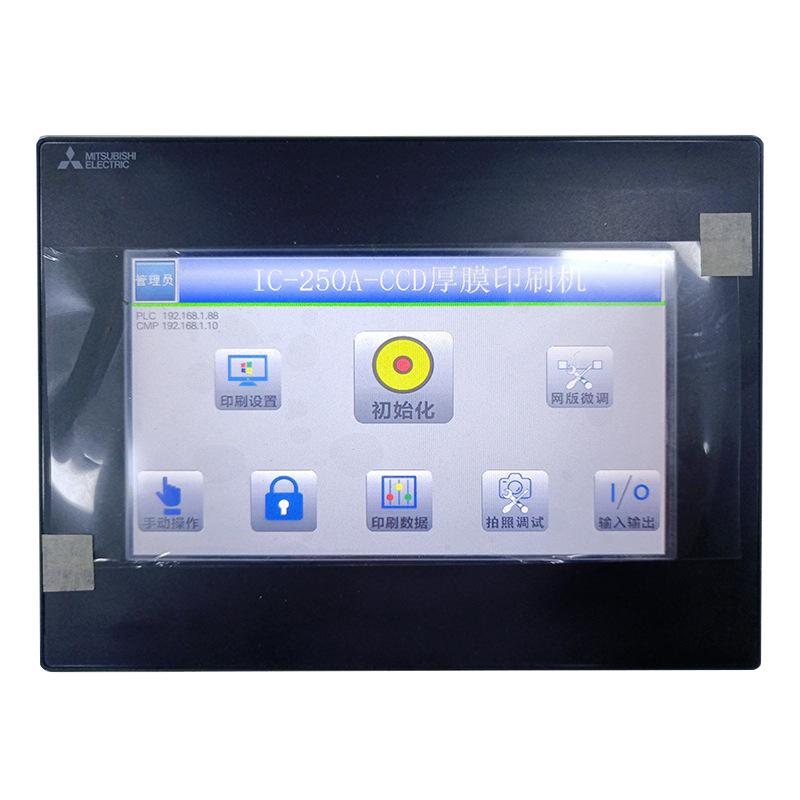

   üProgramación de impresión————Carrera de ajuste digital con pantalla táctil (1~390mm）。

   üControlador de impresión————Sistema servo japonés, transmisión por husillo; sin fluencia a baja velocidad, sin vibración a alta velocidad.

   üPresión de raspado----paseatrásPresión para controlar,Elimine la gravedad propia del raspador y controle con precisión la presión de impresión.

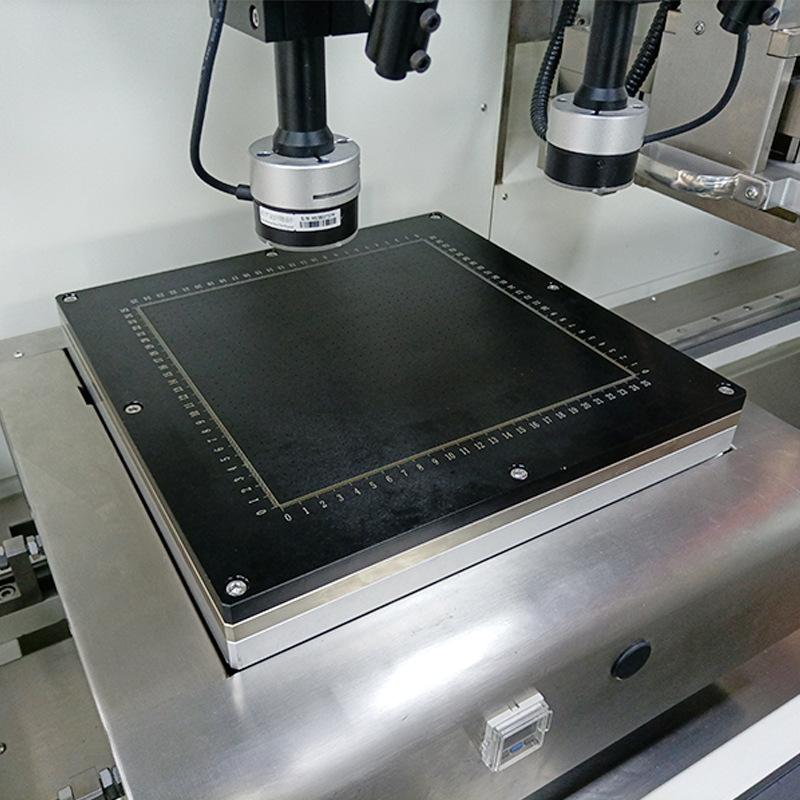

   E. Sistema de plataforma:

   üestructura de la plataforma————TúVolkswagenDesplazamiento preciso de la plataforma±0.005。

   üControlador de plataforma————El módulo lineal impulsa la plataforma para moverse hacia adelante y hacia atrás, con una precisión de posicionamiento de ±0.005。

   F. CCDsistema visual:

   ülente————— lente OPT de 28 mm

   ü Computadora industrial———— PC

   ümonitor———— Dell 17 pulgadas

   ü Método de adquisición de imagen——Dos conjuntos de 500CMOSCámara digital CCD
