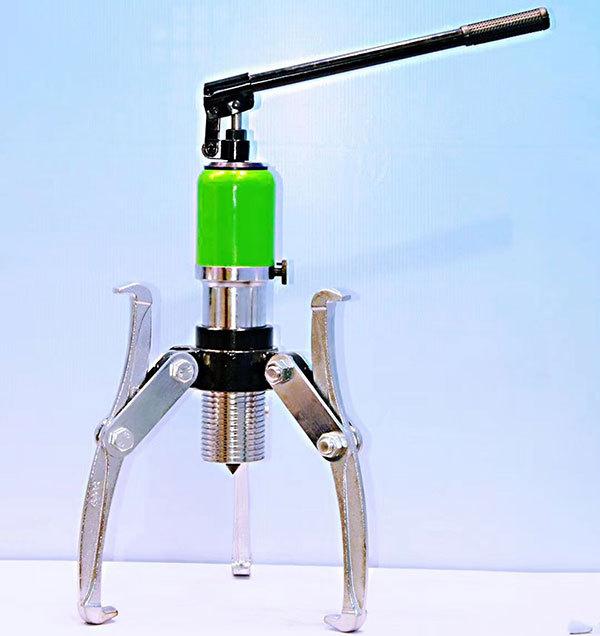

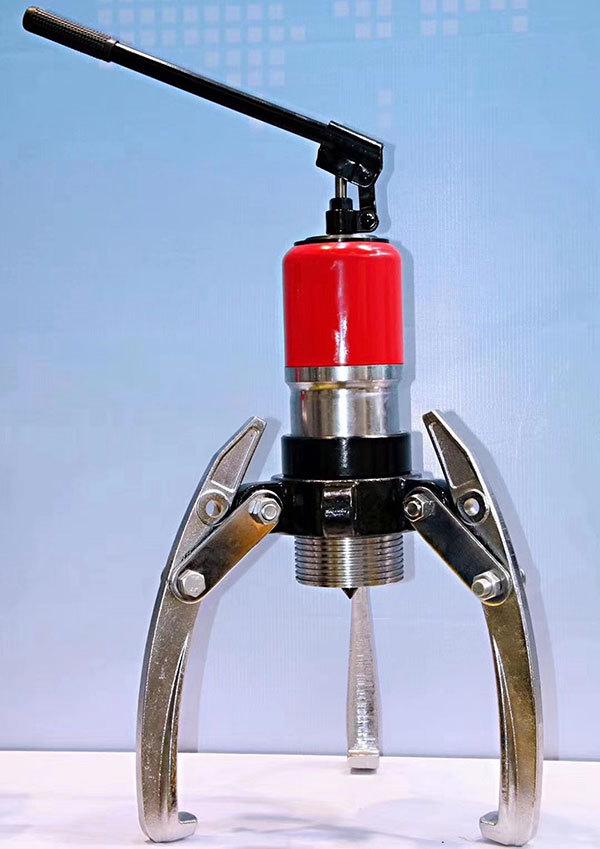

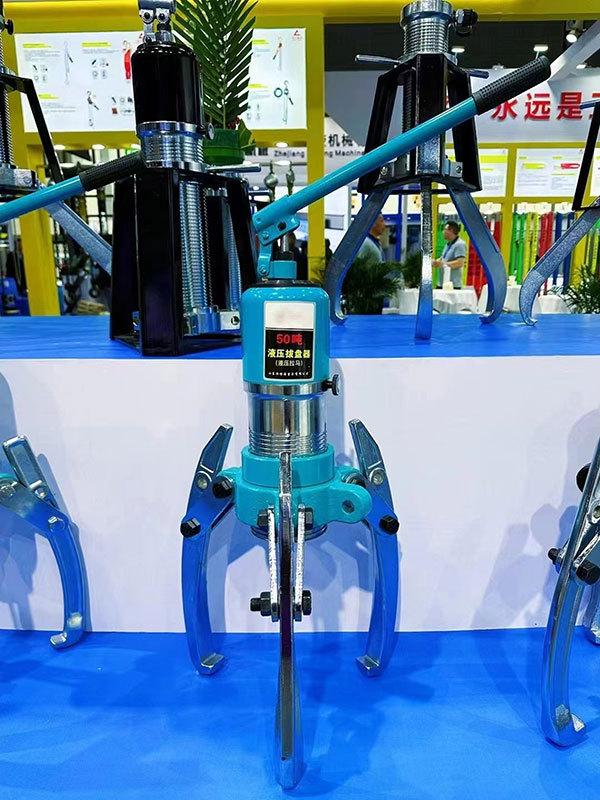

Rango de aplicación del extractor hidráulico dividido DYF-5

El extractor hidráulico es una herramienta ideal para reemplazar el extractor tradicional. Es fácil de operar, ahorra mano de obra y no está limitado por el sitio. Este extractor tiene una estructura compacta, es versátil, ligero, compacto y fácil de transportar, ideal para fábricas y talleres.

Principio de funcionamiento del extractor hidráulico dividido DYF-5

El extractor hidráulico avanza directamente con la varilla de arranque hidráulica, por lo que la varilla de empuje no gira. El soporte del gancho ajusta directamente la distancia hacia adelante y hacia atrás junto con el hilo. Durante el funcionamiento, mientras la manija oscila ligeramente hacia adelante y hacia atrás, la varilla de arranque hidráulica avanza. Las garras del gancho retroceden en consecuencia y extraen el objeto que se está tirando.

Uso y precauciones del extractor hidráulico partido DYF-5

1. Al utilizarlo, primero coloque el extremo ranurado del mango en el vástago de la válvula de retorno de aceite y apriete el vástago de la válvula de retorno de aceite en el sentido de las agujas del reloj.
2. Ajuste el asiento del gancho de manera que éste atrape el objeto que se está tirando.
3. Inserte el mango en el orificio del mango e incline la varilla de arranque del pistón hacia adelante y hacia atrás para moverla suavemente hacia adelante, y el gancho de garra se retraerá en consecuencia para sacar el objeto que se está tirando.
4. La distancia efectiva de la varilla de arranque del pistón del extractor hidráulico es de solo 50 mm, por lo que la distancia de extensión no debe ser mayor de 50 mm durante su uso. Deténgase cuando no se extraiga, afloje la válvula de retorno de aceite, deje que la varilla de arranque se retraiga y vuelva a intentarlo después de ajustarla por segunda vez. Repita los pasos 1, 2 y 3 hasta que la extraiga.
5. Para hacer que la varilla de arranque del pistón se retraiga, simplemente use el extremo ranurado del mango para aflojar ligeramente la varilla de la válvula de retorno de aceite en sentido antihorario, y la varilla de arranque del pistón se retraerá gradualmente bajo la acción del resorte.
6. Antes de usar, seleccione un extractor hidráulico del tonelaje adecuado según el diámetro exterior, la distancia de tracción y la capacidad de carga del objeto a extraer. No sobrecargue el extractor para evitar daños.
7. Este extractor hidráulico utiliza aceite mecánico N15 (GB443-84) cuando se utiliza en un rango de -5 °C a 45 °C; cuando se utiliza en un rango de -20 °C a -5 °C, utiliza aceite de husillo sintético (GB442-64).
8. Para evitar daños a la maquinaria y las herramientas causados por sobrecarga, el dispositivo hidráulico está equipado con una válvula de descarga automática. Cuando el objeto arrastrado excede la carga nominal, la válvula de descarga se descarga automáticamente y se utiliza un extractor hidráulico de mayor tonelaje.

Parámetros técnicos del extractor hidráulico dividido DYF-5

DYF-5 DYF-10 DYF-20 DYF-30 DYF-50 DYF-100
Carga de seguridad T 5 10 20 30 50 100
Carrera mm 100 125 120 150 100 160
Rango de ajuste de tres garras mm 50-250 50-300 100-450 200-500 250-600 250-650
Presión nominal de la bomba MPa 63 63 63 63 63 63
