Detalles del producto

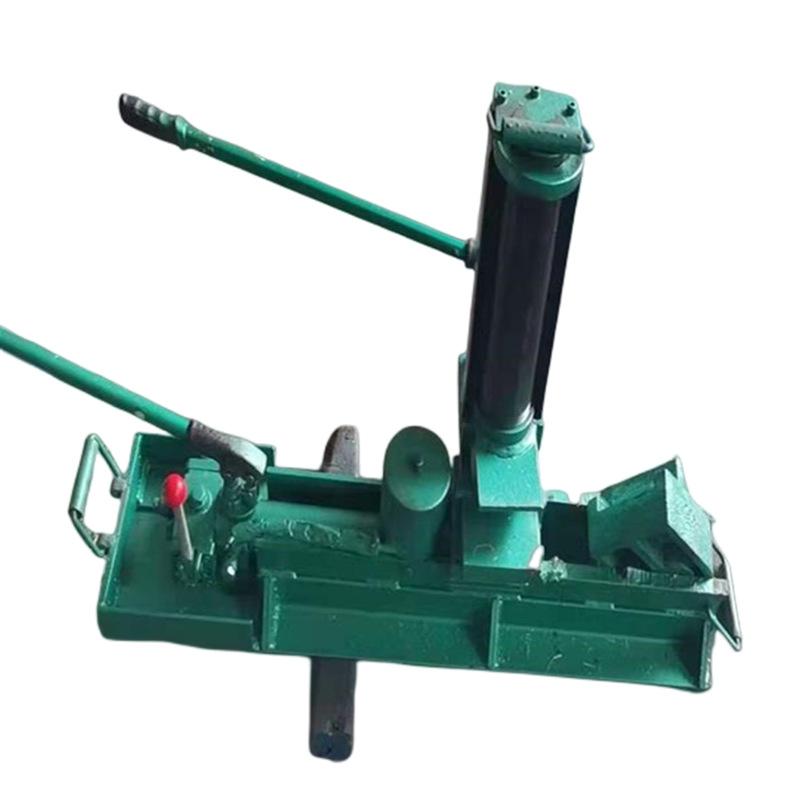

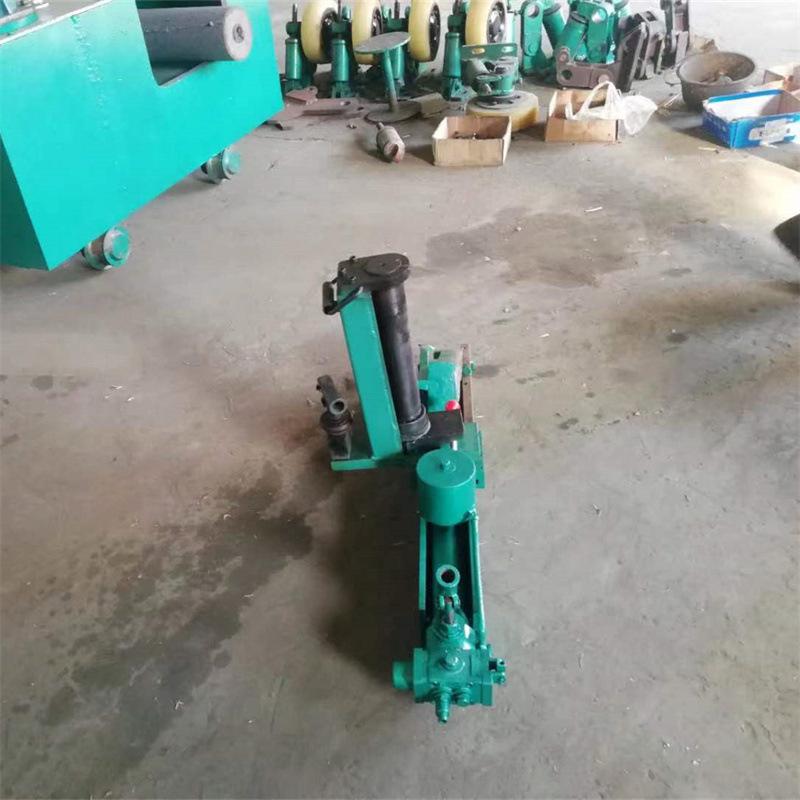

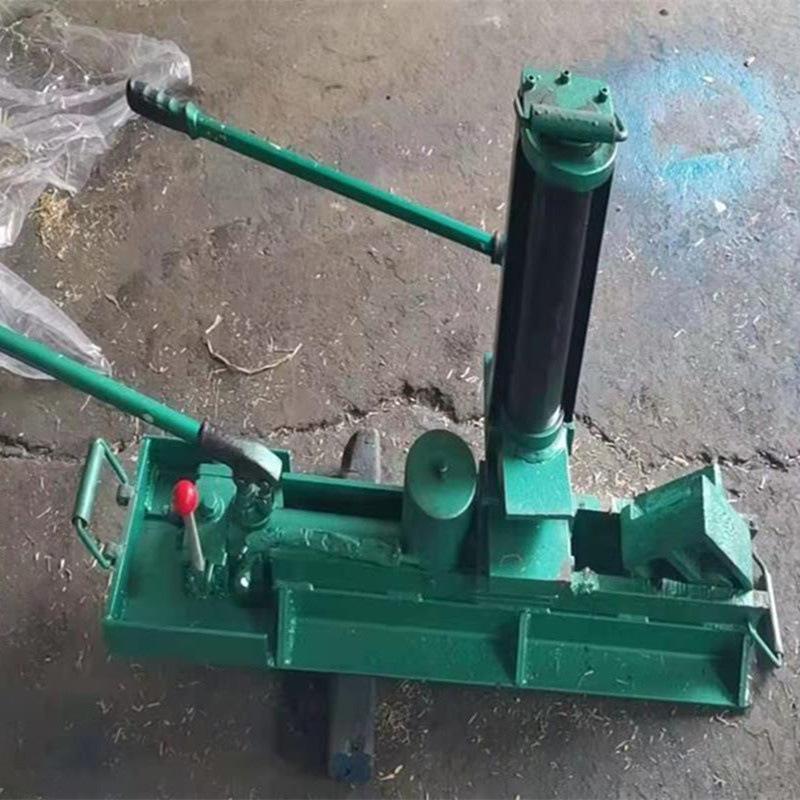

La máquina de reajuste hidráulico para locomotoras (comúnmente conocida como máquina de carreteras) es una herramienta ideal para el mantenimiento de vías mineras. Es adecuada para operaciones mineras y se utiliza para el reajuste de locomotoras y vagones mineros de menos de 15 toneladas.
Todos los componentes de la máquina y principales características estructurales.
1. Componentes de toda la máquina: Toda la máquina se compone principalmente de una parte de transmisión hidráulica, una parte del mecanismo de palanca y una parte del marco de la polea transversal.
2. Características principales del mecanismo: La máquina adopta un movimiento hidráulico de dos coordenadas. Presenta una estructura compacta, alta eficiencia de trabajo, estabilidad y fiabilidad, y una baja intensidad de trabajo. En particular, ofrece buena seguridad gracias a su bajo consumo de energía. Es adecuada para la operación en vía (reinicio) de locomotoras o vagones mineros de menos de 15 toneladas.
3. Sistema de elevación (incluye parte del mecanismo de palanca y parte de transmisión hidráulica).
a. Mecanismo de palanca: El mecanismo consta de palanca principal, palanca auxiliar, biela, rodillo, gancho lateral y otras piezas. Su estructura es simple y fácil de mantener y operar.
b. Parte de transmisión hidráulica de elevación: La parte de transmisión hidráulica se compone principalmente de una bomba de columna manual o de palanca, un cilindro de aceite, un tanque de aceite, etc. Sus ventajas: alta presión de aceite, menos fugas, sin ruido, larga vida útil y alto grado de libertad en el rango de ajuste de altura.
c. Se coloca un gancho en un lado del elevador, lo que no solo garantiza la estabilidad del centro de gravedad durante el reinicio, sino que también lo hace conveniente y confiable.
d. Bastidor de rodillos transversales: Además del mecanismo de palanca transversal y la transmisión hidráulica transversal, el bastidor de rodillos transversales está equipado principalmente con una polea transversal. Permite que las ruedas de la locomotora o vagón minero, una vez extraídas, se introduzcan correctamente en la vía mediante la rotación de las ruedas y el movimiento de la corredera. Es rápido y práctico. Está compuesto principalmente por la base de la máquina con riel guía y el bastidor deslizante.
Parámetros técnicos
1. Capacidad de carga máxima: carga de la columna superior 15000 kg, carga del gancho lateral (o puerto de conexión) 10000 kg;
2. Recorrido máximo (no exceda la línea de marcado en el uso real): recorrido de la columna superior 150 mm recorrido del gancho lateral (o puerto de conexión) 220 mm recorrido lateral 300 mm;
3. Peso de la máquina: 50 kg.
Instrucciones de uso
1. Precauciones al desembalar: No invierta la caja de madera antes de desembalarla. No la golpee con un martillo al desembalarla para evitar dañar las piezas internas. Abra con cuidado la tira de sellado con una palanca y luego la tapa de la caja. Después de retirar la máquina, revise cada pieza según la lista de embalaje, limpie el aceite antioxidante y la suciedad de la máquina y aplique aceite de motor para uso en espera.
2. Preparación para el uso: afloje la válvula de ventilación de la parte de elevación hidráulica, abra la válvula de retorno de aceite, aplique presión moderada sobre la columna superior o el gancho lateral para bajarlo a una posición baja y monte el sistema de elevación de la máquina con la parte móvil lateral (inserte el asiento debajo de la columna de elevación en la ranura sobre el marco de rodillos de la corredera lateral); coloque el asiento de la corredera lateral sobre una superficie horizontal plana y sólida (la posición adecuada para la operación de reinicio); coloque el gancho lateral de la máquina de reinicio debajo de la posición adecuada de la locomotora o vagón minero para el reinicio.
3. Operación: Cierre la válvula de retorno de aceite de elevación, inserte la palanca de control en el orificio de presión manual, presione lentamente la palanca de control para hacer que el núcleo de la bomba de émbolo se mueva alternativamente hasta que la rueda se eleve a la altura requerida, cambie el deflector de inversión de movimiento lateral a la marcha requerida e inserte la palanca de control en el orificio del cigüeñal, presione la palanca de control con la mano, la corredera lateral junto con el sistema de elevación se moverá lateralmente hasta que la locomotora o el vagón de mina se muevan a la posición esperada, abra lentamente la válvula de retorno de aceite, deje que la locomotora o el vagón de mina descienda lentamente, hasta que se complete la operación de reinicio de la rueda (en la vía).
4. Descarga de la máquina: Abra completamente la válvula de retorno de aceite, responsable del movimiento de elevación, y presione hacia abajo la columna superior o el gancho lateral hasta que baje a su posición más baja. Cierre la válvula de retorno de aceite, apriete la válvula de ventilación y retire la máquina de reinicio.
5. Mantenimiento e inspección periódica de la máquina: Para garantizar que la máquina sea flexible y confiable cada vez que se utilice, es necesario realizarle un mantenimiento efectivo y inspeccionarla periódicamente.
a. Las piezas deslizantes y móviles expuestas de la máquina deben mantenerse libres de óxido y lubricarse después de cada uso. Si el intervalo entre usos es largo, se debe aplicar aceite antioxidante. Para garantizar la precisión del movimiento, evite dejar caer, golpear o abollar la máquina.
b. Se requiere una inspección periódica de las piezas móviles y de los niveles de aceite una vez al trimestre.
c. Al cambiar o reponer el aceite hidráulico, elija un aceite con una viscosidad de 18-38 centistokes (temperatura del aceite a 50 °C) y una precisión de filtro de no más de 20 micras. Al rellenar el aceite hidráulico, evite la arena y otros residuos, y asegúrese de vaciar el cuerpo de la bomba y el cuerpo del cilindro cada vez que lo rellene.
d. Cuando se requiera mantenimiento, utilice gasolina o diésel (preste atención a la seguridad) para limpiar el circuito de aceite y los componentes principales, y tenga cuidado de no causar rayones, golpes, deformaciones u otros daños en la superficie de trabajo de la máquina que puedan afectar su normal funcionamiento.
