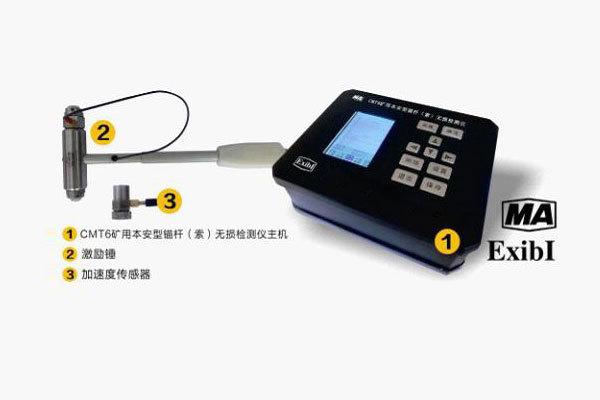

Introducción del producto: instrumento de pruebas no destructivas de anclaje (cable) intrínsecamente seguro para minería CMT6

Áreas de aplicación
Detectar la longitud de la varilla de anclaje (cable), la fuerza máxima de anclaje (extracción), la fuerza inicial de pretensado (apriete) y la carga de trabajo axial en la mina;
Evaluar si el anclaje de la mina (cable) alcanza la longitud de diseño, la fuerza máxima de anclaje (extracción), la fuerza de pretensado (apriete) y otros indicadores de calidad de la construcción;
Pruebe la carga de trabajo axial recibida por el anclaje (cable) en operación y evalúe la estabilidad del anclaje (cable) que soporta el sistema de roca circundante.
característica principal
Los ensayos no destructivos no dañan el efecto de anclaje, la pretensión y la carga de trabajo de la varilla de anclaje (cable);
Se puede detectar la longitud de cualquier varilla de anclaje (cable) y no se requiere ningún procesamiento adicional para la varilla de anclaje (cable);
Se puede probar la fuerza máxima de anclaje (extracción) de cualquier varilla (cable) de anclaje, y no se requiere ningún procesamiento adicional para la varilla (cable) de anclaje;
Se puede probar la fuerza de pretensado y la carga de trabajo de cualquier varilla de anclaje (cable) y no se requiere ningún procesamiento adicional para la varilla de anclaje (cable);
Puede monitorear los cambios en la carga de trabajo de cualquier anclaje (cable) durante un largo tiempo, y puede usarse para evaluar las condiciones de carga del anclaje (cable) en funcionamiento y la seguridad del sistema de soporte del anclaje (cable);
La prueba es conveniente y la longitud de la varilla de anclaje (cable), la fuerza de anclaje máxima, la fuerza de pretensado (apriete) y el valor de la carga de trabajo se muestran directamente;
La velocidad de la prueba es rápida y la prueba se puede completar en unos pocos minutos;
La precisión de la prueba es alta, la precisión de la prueba de longitud puede alcanzar más del 95% y la precisión de la prueba de fuerza puede alcanzar más del 92%;
El equipo es fácil y rápido de operar, tiene buena repetibilidad y tiene pocos factores humanos;
Componentes de grado militar, fuente de alimentación de batería de 6 voltios, rendimiento estable y alta confiabilidad;
Modo de transferencia de datos: transferencia USB;
Generar informes de pruebas automáticamente.
Principio del producto
Según la teoría de ondas elásticas, en un sistema compuesto por varilla de anclaje, mortero y roca circundante, la onda de tensión acústica se emite desde la parte superior de la varilla de anclaje, se propaga a través de su cuerpo y se refleja y transmite en la interfaz entre la varilla y el mortero, y entre este y la roca circundante. En el sistema de anclaje, cuando el anclaje, el mortero y la roca circundante se vierten densamente, la mayor parte de la energía se transmite a la roca circundante debido a la pequeña diferencia en la impedancia de onda. Solo una pequeña parte de la energía se refleja; cuando el mortero no se vierte densamente, aparecen agujeros en el mortero, y en ellos aparecen interfaces de impedancia de onda de diversos grados, lo que se manifiesta como la superposición de señales de emisión con diferentes intensidades en la señal original. Según la ubicación del punto de mutación y la intensidad de la señal reflejada, se puede determinar y analizar la calidad del anclaje de la varilla de anclaje.
La longitud del ancla se detecta utilizando el tiempo de emisión de la onda de tensión acústica e ingresando los parámetros de velocidad de onda normal del mismo tipo de ancla para calcular la longitud de la varilla.

Especificaciones técnicas del instrumento de pruebas no destructivas de anclaje (cable) de minería intrínsecamente seguro CMT6

Respuesta de frecuencia de la señal de vibración: 1 Hz ~ 10 kHz;
Precisión de lectura de la señal de vibración: 1 μs;
Precisión de lectura de frecuencia de señal de vibración: 1 Hz;
Error de consistencia al leer señales de vibración: ≤0,5%;
Error de consistencia de frecuencia de lectura de la señal de vibración: ≤0,5 %;
Frecuencia de muestreo transitoria: 0～100 kHz, conmutación automática;
Convertidor A/D: 16 bit;
Almacenamiento de datos: disco duro electrónico de 4 GB (puede almacenar 600.000 piezas de datos medidos);
Puerto: 1 USB2.0 (solo para uso en tierra);
Pantalla: Pantalla LCD a color TFT de 3,5″;
Fuente de alimentación: batería DC 6,0 V incorporada;
Tiempo de trabajo continuo: más de 8 horas;
Tamaño: 194 mm × 156 mm × 62 mm (largo × ancho × alto);
Peso: 2Kg;
Temperatura de trabajo: 0℃～+40℃.
