Introducción del producto pararrayos para minas
El sistema de comunicación de despacho es un sistema necesario entre los "seis sistemas principales" para la producción segura en minas de carbón, y es el canal de contacto para la comunicación de producción, garantía de rescate y despacho de mando. Por lo tanto, la protección de las líneas de transmisión de comunicación del sistema de comunicación es muy importante. Cuando un rayo que transporta alta energía impacta las líneas de transmisión de comunicación con débil capacidad de protección contra rayos, después de impactar las líneas de transmisión de gran altitud, incluso si se utilizan cables apantallados para las líneas de transmisión y se requiere una puesta a tierra confiable (si el efecto de apantallamiento es pobre, la calidad de la puesta a tierra es peor y más peligrosa), la energía peligrosa del rayo aún puede entrar en las líneas e ingresar al equipo operativo, causando daños al equipo en casos menores, y potencialmente causando chispas eléctricas debido a daños en el equipo en casos severos, lo que lleva a explosiones de gas subterráneo y polvo de carbón. Por lo tanto, el artículo 459, párrafo 3 de las 《Regulaciones Nacionales de Seguridad en Minas de Carbón》 estipula: Las líneas de comunicación deben estar equipadas con fusibles y dispositivos de protección contra rayos en la entrada de la mina para evitar este riesgo y garantizar la seguridad absoluta de las líneas de comunicación. El protector contra sobretensiones de la línea de comunicación integra protección contra rayos y protección con fusibles para diferentes niveles de voltaje de las líneas de comunicación. Sujeta sobrevoltaje, funde sobrecorriente y descarga grandes corrientes de rayo directamente a tierra para garantizar la seguridad absoluta de las líneas de comunicación. Para identificar mejor el estado de la línea de comunicación de una línea determinada, el Tipo II añade indicadores para el estado de la línea de comunicación, incluyendo inactiva, en llamada, sonando, etc. El Tipo III añade un sistema inteligente de gestión de líneas de comunicación, y se puede configurar opcionalmente un módulo de barrera de seguridad de acoplamiento cuando no se configura una barrera de seguridad de acoplamiento. El estado de línea de una línea determinada se puede mostrar inteligentemente en el sistema de gestión de líneas de comunicación. Una vez que ocurre una falla en una línea determinada, el sistema puede avisar y alertar.
Denominación y clasificación de modelos de pararrayos mineros
a) Clasificación tipo a prueba de explosión: minería intrínsecamente segura marca a prueba de explosión: Exib I Mb.
b) Dimensiones y peso: El modelo de pared mide 580 mm × 205,5 mm × 700 mm y pesa aproximadamente 15 kg. El modelo de suelo mide 643 mm × 493 mm × 965 mm y pesa aproximadamente 30 kg.
Estructura del producto pararrayos para minas

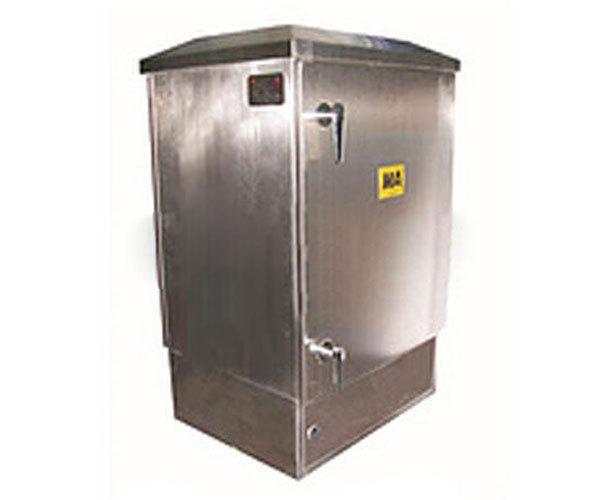

La carcasa del pararrayos intrínsecamente seguro está hecha de acero inoxidable. Según el método de instalación, se divide en dos tipos: instalación en pared e instalación de pie. Tiene una apariencia hermosa y es fácil de instalar. La caja contiene la placa principal protegida por el pararrayos de línea de comunicación, la placa principal de monitoreo de línea de comunicación, el módulo de entrada y salida de línea de tarjeta de línea de comunicación, la ranura de línea entrante, la ranura de línea saliente, etc. Principio de funcionamiento y función del pararrayos de mina El equipo se bloquea automáticamente cuando el voltaje de la línea de comunicación en la entrada al pozo excede el umbral; se fusiona automáticamente cuando la corriente de la línea de comunicación en la entrada al pozo excede la corriente de arranque de corte; el equipo puede descargar la señal de interferencia de pulso de alta amplitud introducida por la conmutación de equipos de alta potencia y el voltaje de sobretensión causado por sobretensiones de rayo y las líneas eléctricas conectadas accidentalmente a las líneas de comunicación debido a algunos factores humanos a través del punto de puesta a tierra o el bucle de línea en la entrada al pozo. Hacer que las señales dañinas como sobrecorriente, sobretensión, descargas de rayo, etc. se eliminen en la boca del pozo, garantizando así la seguridad del lugar de trabajo subterráneo en la mina de carbón. El estado de voltaje de la línea de comunicación se identifica analizando el estado de voltaje de la línea de comunicación, y se muestra en la placa principal en forma de luces indicadoras. El significado de las luces indicadoras del Tipo II es: Estado inactivo (colgado) -> Luz amarilla encendida, estado de llamada -> Luz roja encendida, estado de llamada -> Luces dobles parpadeando, estado de falla -> Luces dobles apagadas. El significado del interruptor DIP de 8 bits en el Tipo II es que si la línea de comunicación es demasiado larga, excediendo los 10 km, y la pérdida de línea de comunicación es demasiado grande para afectar la calidad de la llamada, puede girar este interruptor para aumentar la calidad de la llamada. En circunstancias normales, no afectará la calidad de la llamada (el valor de pérdida de línea de un módulo de un solo canal no excede los 0,05 dB, y el valor de corriente es de aproximadamente 0,6 mA). Habrá indicaciones correspondientes en el software del sistema de gestión de la línea de comunicación.
