Mina de Carbón SY-60 Dinamómetro de Pilar Monómero Tipo Puntero Dinamómetro de Pilar Monómero Dinamómetro Aumentado

Manómetro de un solo pilar

servicio al cliente

El manómetro de columna única se utiliza para detectar la fuerza de soporte inicial (resistencia de trabajo) de la columna hidráulica. Es de tipo servofreno, también conocido como instrumento de equilibrio externo. Su función principal es abrir la válvula de bola de tres vías de forma gradual y presurizada para garantizar que la columna hidráulica se descargue sin fugas. Los cambios en todo el proceso de detección son lentos, lo que reduce el impacto en el manómetro y prolonga su vida útil.

Instrucciones:

El comprobador de resistencia de trabajo de un solo pilar se utiliza para comprobar la fuerza de apoyo inicial (resistencia de trabajo) del pilar hidráulico. El comprobador de resistencia de trabajo de un solo pilar tipo SY no solo mide la presión del pilar, sino que también lo presuriza, evitando así la despresurización durante la prueba.

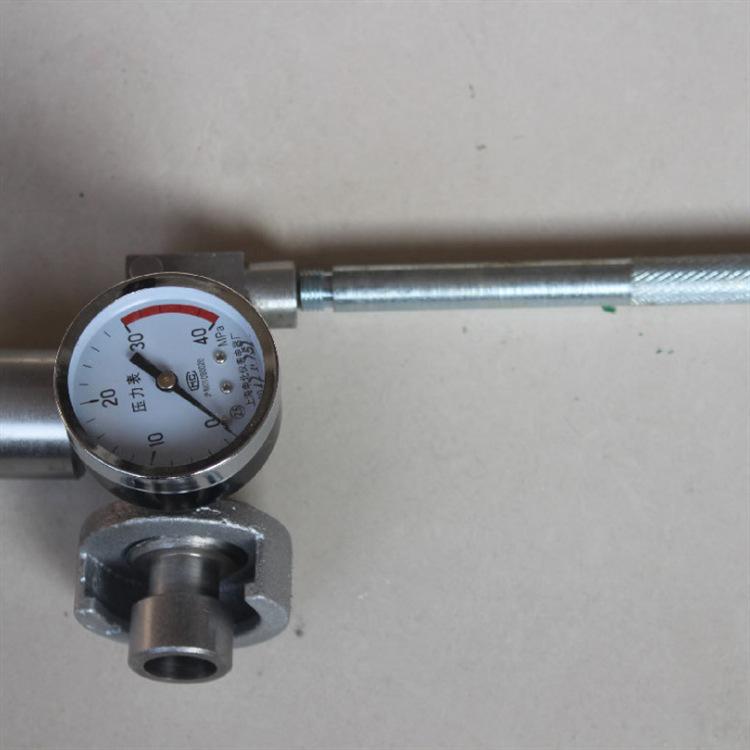

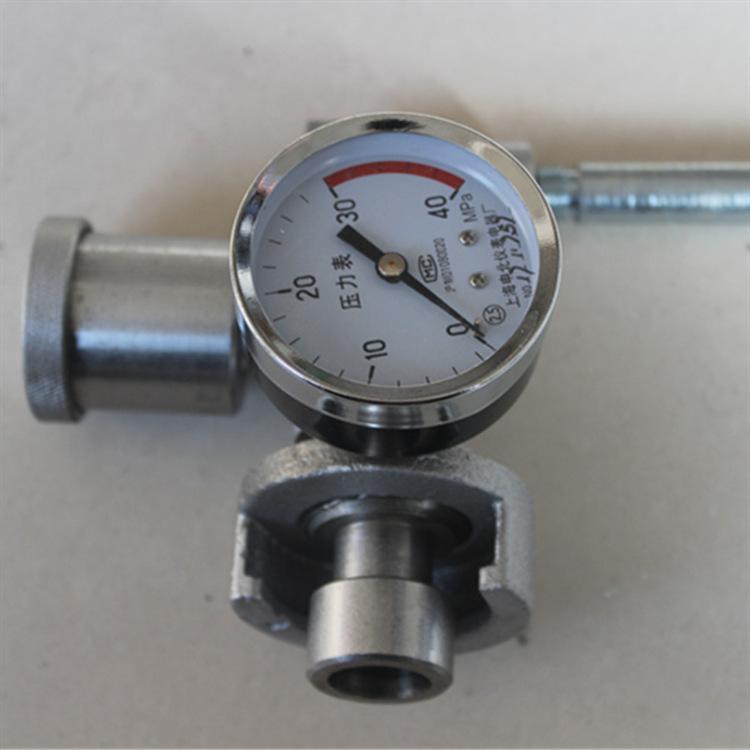

El comprobador de resistencia de trabajo de un solo pilar se compone principalmente de una tarjeta en forma de U con cabezal medidor, un cuerpo de medición, un dedal y una varilla de presión. Para su uso, primero coloque la tarjeta en forma de U en la válvula de tres vías, luego inserte el puerto del cuerpo de medición en la tarjeta, gire la tarjeta para que el puerto del cuerpo de medición y la válvula de tres vías encajen, luego gire la varilla de presión con una ligera fuerza y presiónela hacia abajo. En este momento, el dedal simplemente abre la válvula de retención de bola en la válvula de tres vías, de modo que la presión del líquido en el pilar se transmite al manómetro a lo largo de la periferia del dedal en el cuerpo de medición, y el valor de la fuerza de soporte inicial (resistencia de trabajo) del pilar se puede leer desde el cabezal medidor.
Características:

Tiene las ventajas de un uso fácil, una estructura razonable, una idea novedosa y una prueba precisa.
Características técnicas:

Tiene las ventajas de tamaño pequeño, peso ligero, fácil de transportar y operación simple, especialmente el diseño de estructura razonable, que es único entre productos similares y es profundamente favorecido por los operadores.
Célula de carga de un solo pilar:
Modelo: SY-40 SY-60
Rango: 0-40 MPA 0-60 MPA
Precisión de la medición: 2,5 % F/S
Modo de visualización: micrómetro
Peso: 1,5 kg
