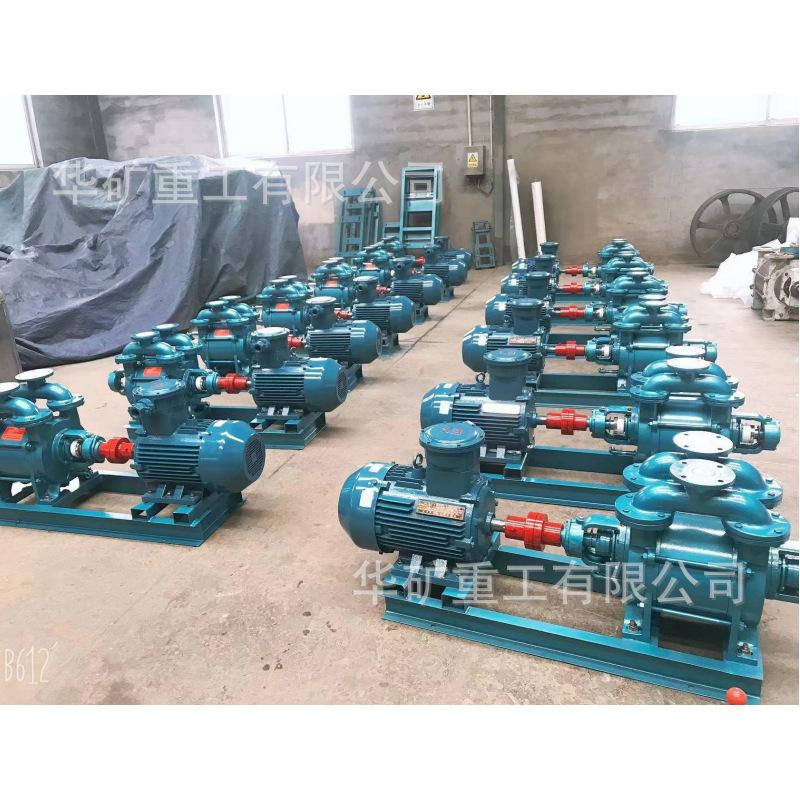

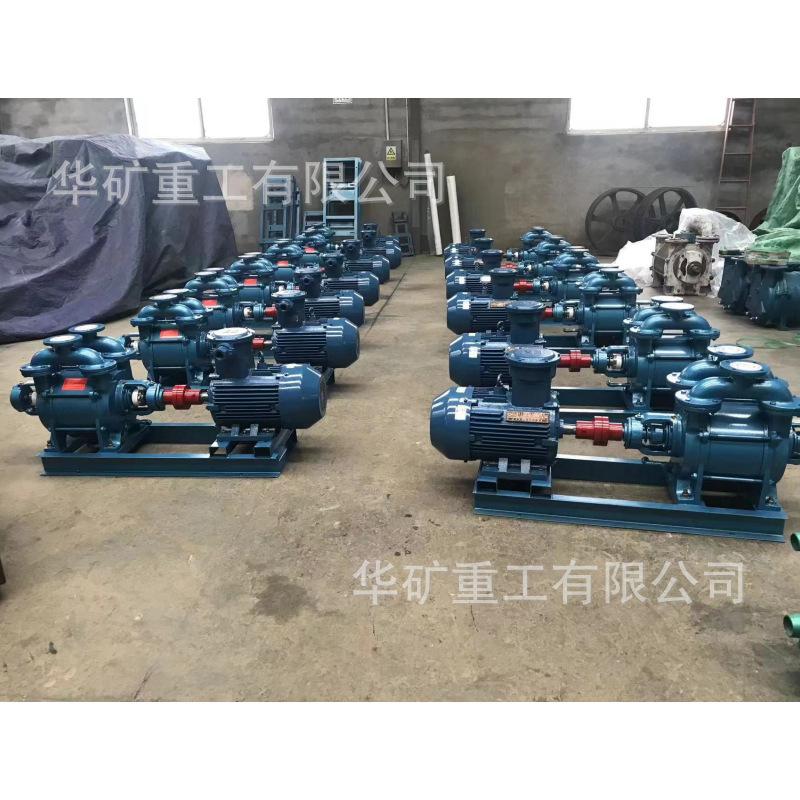

Bomba de vacío de anillo de agua con sello mecánico, con ruido ambiental, para minería pequeña, tipo 2BV

Introducción del producto de bomba de vacío de anillo de agua:

La bomba de vacío de anillo de agua es una bomba de vacío rugoso equipada con un rotor excéntrico con álabes fijos que impulsa agua (líquido) hacia la pared del estator, formando un anillo líquido concéntrico con el estator. El anillo líquido y los álabes del rotor forman una bomba de vacío rotativa de volumen variable. El vacío máximo que puede alcanzar es de 2000 a 4000 Pa, y el grado de vacío de la unidad formada con la bomba de vacío puede alcanzar de 1 a 600 Pa.

Las bombas de anillo de agua también se pueden usar como compresores, llamados compresores de anillo de agua, que son compresores de baja presión con un rango de presión de 1~2×105Pa de presión manométrica. Las bombas de vacío de anillo de agua se utilizaron inicialmente como bombas de agua autocebantes, y luego se utilizaron gradualmente en muchos sectores industriales como el petróleo, químico, maquinaria, minería, industria ligera, medicina y alimentación. Las bombas de anillo de agua se utilizan ampliamente en muchos procesos de producción industrial, como la filtración al vacío, la derivación de agua al vacío, la alimentación al vacío, la evaporación al vacío, la concentración al vacío, la resurgencia al vacío y la desgasificación al vacío.

Principio de funcionamiento de la bomba de vacío de anillo de agua:

La bomba de vacío de anillo de agua tiene una cantidad adecuada de agua como fluido de trabajo en el cuerpo de la bomba. Cuando el impulsor gira en sentido horario, el agua es lanzada alrededor por el impulsor. Debido a la fuerza centrífuga, el agua forma un anillo cerrado de aproximadamente igual espesor determinado por la forma de la cámara de la bomba. Se forma un espacio en forma de media luna entre el cubo del impulsor y el anillo de agua, y este espacio es dividido por el impulsor en varias pequeñas cavidades iguales al número de álabes.

En la etapa de succión, el anillo de agua se aleja gradualmente del cubo, y el volumen de la pequeña cavidad aumenta de pequeño a grande. Cuando la pequeña cavidad se conecta al puerto de succión, el gas es aspirado. En la etapa de escape, el anillo de agua se acerca gradualmente al cubo, y la pequeña cavidad disminuye de grande a pequeña, de modo que el gas se comprime. Cuando la pequeña cavidad se conecta al puerto de escape, el gas es descargado fuera de la bomba. Con la rotación estable del impulsor, los procesos de succión y escape se llevan a cabo continuamente, por lo que el gas puede ser aspirado continuamente.

Instalación de equipos de bomba de vacío de anillo de agua:

1. Instalación de la bomba de vacío de anillo de agua:

Al instalar la bomba de vacío de anillo de agua y el compresor, la superficie de instalación debe ser horizontal y fijarse con pernos a través de los orificios en las esquinas inferiores. Instale el filtro en la tubería de succión.

2. Instalación del separador de gas y agua de la bomba de vacío de anillo de agua:

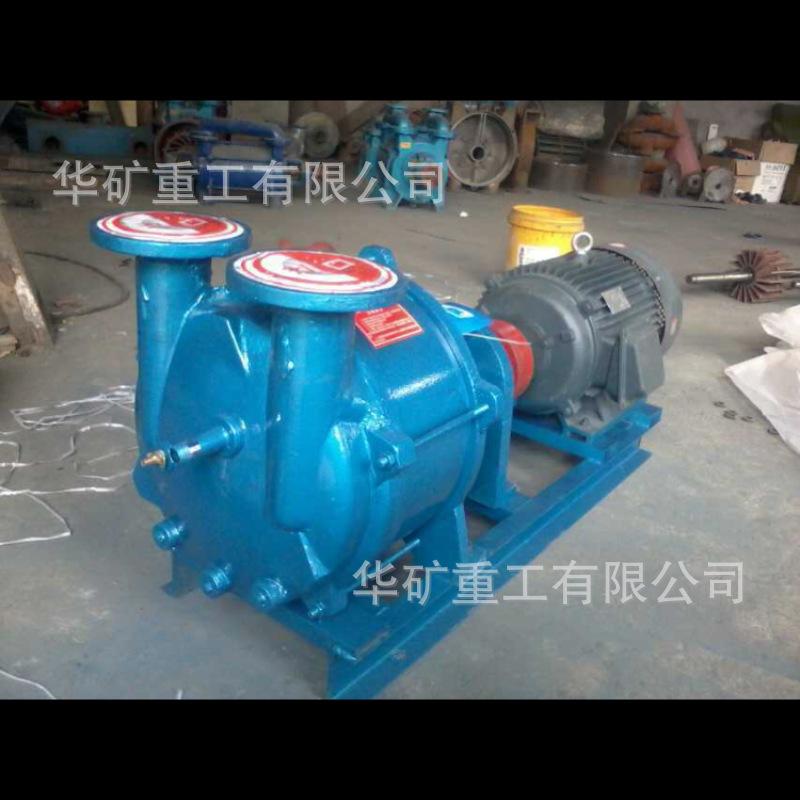

El separador de gas y agua de la bomba de vacío de anillo de agua se instala directamente en el puerto de escape de la bomba y se fija con pernos. El separador cuenta con una tubería conectada a la bomba, que suministra el agua necesaria para el funcionamiento de la bomba. El agua restante se suministra a través de la tubería de suministro de agua, y el suministro se ajusta mediante una válvula en la tubería. Se debe instalar una válvula de retención en la tubería de entrada de aire de la bomba de vacío de anillo de agua o del compresor.

Uso y mantenimiento de la bomba de vacío de anillo de agua:

1. Para evitar que el impulsor, el cuerpo de la bomba o el impulsor atascado se desgasten, las partículas de polvo que ingresan a la cavidad de la bomba con el gas y el fluido de trabajo se pueden eliminar a través del puerto de lavado en la parte inferior de la bomba de vacío de anillo de agua 2BV.

2. Si se utiliza agua dura como fluido de trabajo, se debe ablandar o se debe limpiar la bomba con una solución durante el ciclo.

3. Los cojinetes de trabajo del motor de la bomba de vacío de anillo de agua están 15℃~20℃ más altos que la temperatura ambiente, y no se permite que excedan los 55℃~60℃. Los cojinetes en funcionamiento normal deben engrasarse 1-2 veces al año, limpiarse al menos una vez al año y el aceite lubricante reemplazarse.

4. Si el sello mecánico utilizado en la bomba de vacío de anillo de agua gotea, debe verificar si los anillos dinámico y estático del sello mecánico están dañados o si el anillo de sellado está envejecido. Si se produce la situación anterior, debe reemplazar los accesorios.

Características del producto bomba de vacío de anillo de agua:

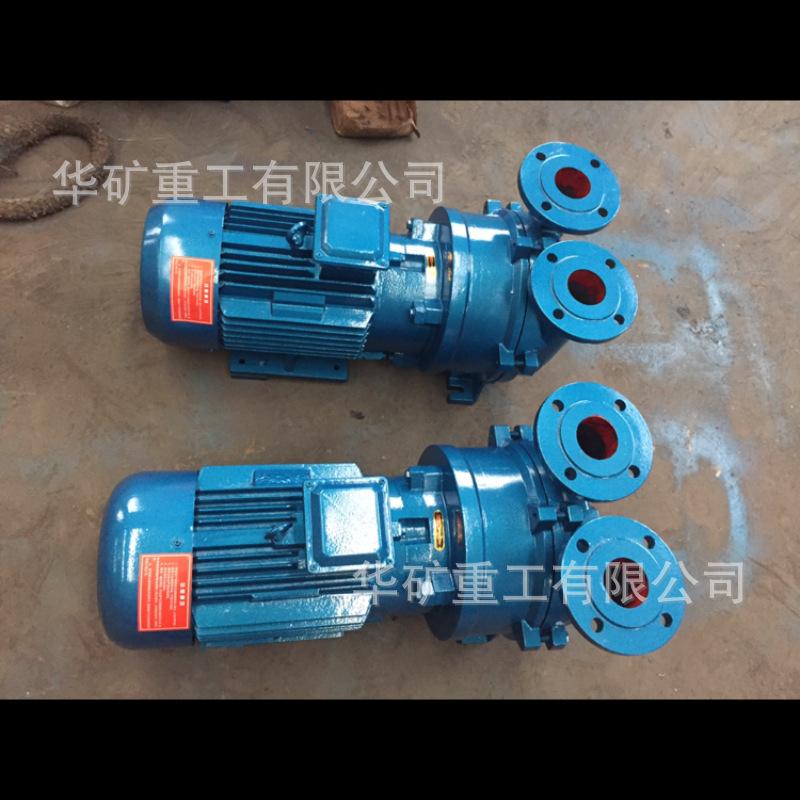

1. El diseño de conexión directa coaxial de la máquina y la bomba ahorra espacio y es fácil de instalar.

2. El sello mecánico se utiliza como configuración estándar para eliminar fugas y simplificar el mantenimiento.

3. Funciona sin problemas y el ruido puede ser tan bajo como 62 decibeles.

4. Diseño unificado resistente a la corrosión, el impulsor de bronce mejora la resistencia a la corrosión de la bomba, como el material de acero inoxidable, es adecuado para aplicaciones más exigentes.

5. El diseño único del puerto de escape flexible no producirá sobrecompresión, lo que garantiza que el 2BV sea altamente eficiente dentro de su rango de rendimiento.
