Esr02 Pro Mesa de Prueba de Transistor Electrolítico M328 Resistencia Inductor Capacitor Probador Esr

Precauciones

Antes de probar el capacitor, asegúrese de descargarlo primero, de lo contrario el medidor podría dañarse.
Al usar un adaptador para la fuente de alimentación, utilice un adaptador con un rango de voltaje de CC 9V-12V (incluyendo 9V, 12V).
Este instrumento no cargará la batería. Cuando la potencia de la batería sea inferior a 6V, reemplace la batería a tiempo.
Al descargar el capacitor, no es necesario encender la alimentación.

Indicadores técnicos

Resistencia: 0Ω-50MΩ              Resolución: 0.01Ω
Capacitancia: 25pf-100mf           Resolución: 1pf
Inductancia: 0.01mH-20H         Resolución: 0.01mH
Resolución para medir ESR de un capacitor: 0.01Ω

Instrucciones

a. Presione "Encender/Prueba" para encender la máquina y realizar una prueba. Repita esta tecla para realizar múltiples pruebas. La máquina se apagará automáticamente si no hay operación dentro de los 20 segundos posteriores a la prueba.

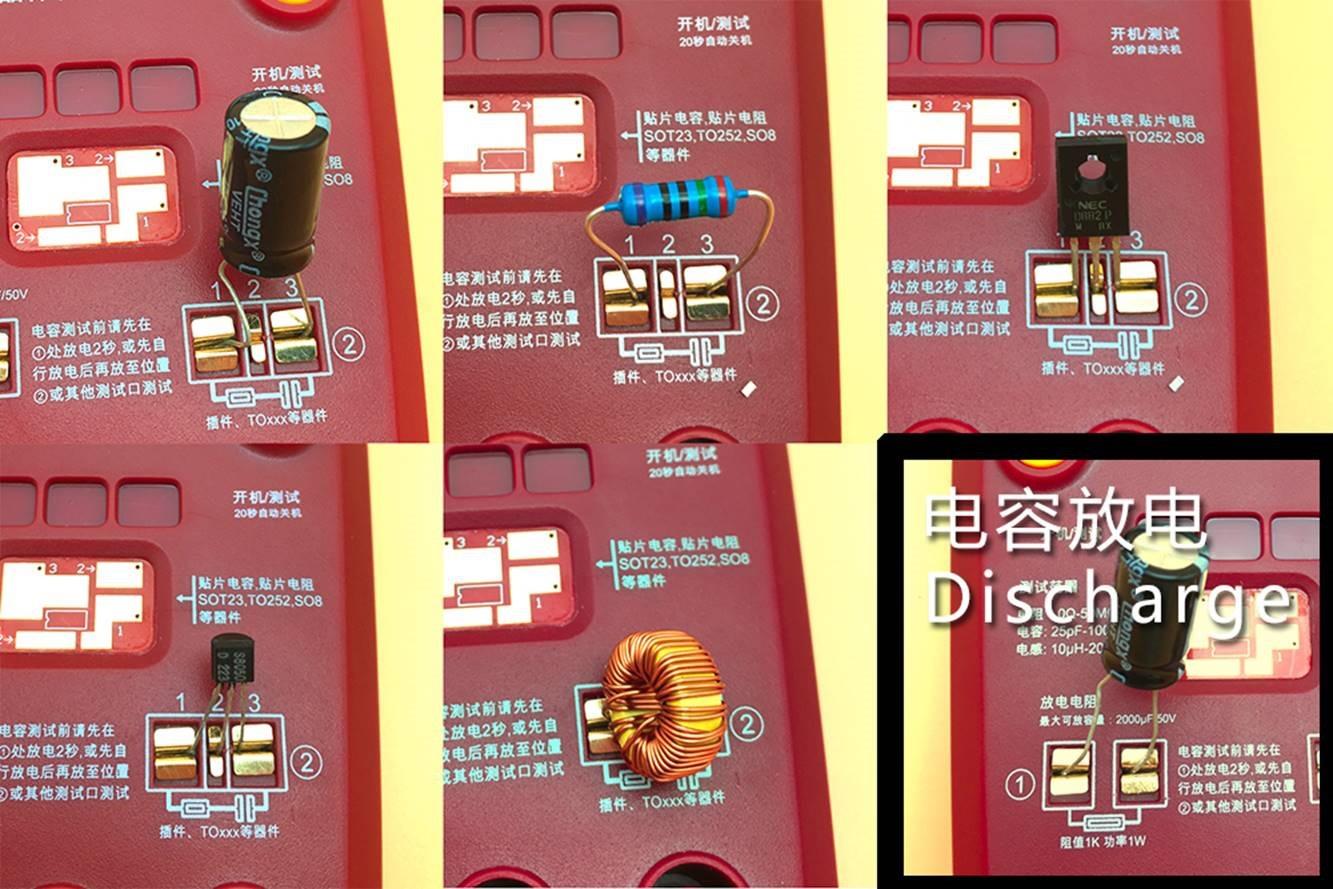

b. Este instrumento proporciona tres métodos de medición: SMD, plug-in y medidor externo. Los pines 1, 2, 3 de cada método tienen la misma relación correspondiente.
c. No es necesario distinguir el orden de colocación de los dispositivos. Una vez completada la medición, la pantalla mostrará la función del dispositivo correspondiente a cada pin.
d. Una tabla de referencia de valores típicos de ESR correspondientes a condensadores electrolíticos está impresa en la parte posterior del medidor. Esta tabla es solo para referencia. Consulte los datos publicados por cada fabricante.

calibración

Puntos de prueba de cortocircuito 1, 2 y 3, presione el botón "Encendido/Prueba", y la pantalla preguntará si desea entrar en calibración. Presione el botón "Encendido/Prueba" dentro de 2 segundos para confirmar y entrar en calibración.
La pantalla entonces le solicita desconectar los puntos de prueba 1, 2 y 3. Continúe después de desconectar hasta que la calibración esté completa.

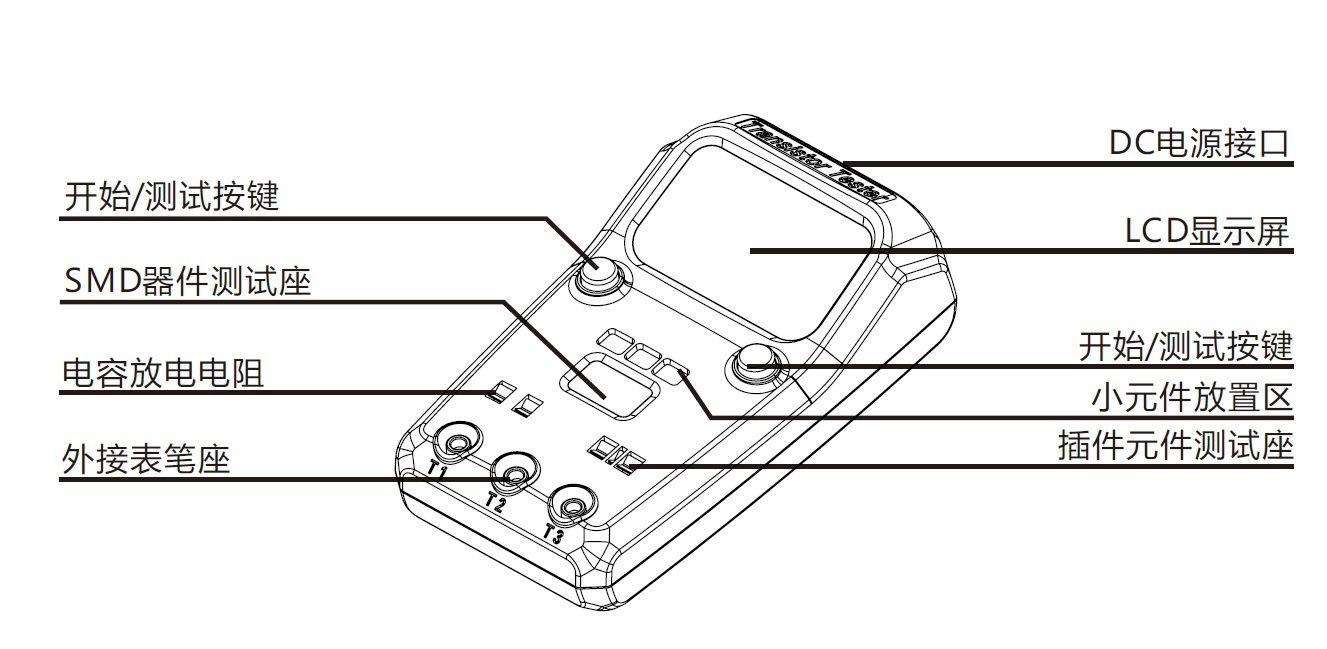

nueva función

1、Interfaz de alimentación de CC

Rango de entrada de voltaje: 9V~12V

Conveniente para fábricas que necesitan pruebas a largo plazo o de larga duración, ahorra baterías y es amigable con el medio ambiente

2. Botón de Inicio/Prueba

Tamaño grande: Es fácil de operar para personas con manos grandes

Teclas izquierda y derecha: Mismas funciones, adecuadas para personas zurdas y diestras

3. Área de colocación de componentes pequeños

Al probar dispositivos pequeños, los dispositivos son fáciles de caerse, por ejemplo, debido a sacudidas, viento o estornudos, los dispositivos pueden perderse. Tener un área de colocación como esta puede brindar gran conveniencia.

Hay 3 rejillas que pueden contener una variedad de componentes diferentes, lo que facilita encontrarlos durante la operación y las pruebas.

Especificación

1. Operación con dos botones, apagado automático.
2. Solo 20 nA de corriente de apagado.
3. Detecta automáticamente transistores bipolares NPN, PNP, transistores de efecto de campo MOS de canal N y canal P, transistores de efecto de campo de unión, diodos, diodos, tiristores, tiristores unidireccionales y bidireccionales de pequeña potencia.
4. Identificar automáticamente la disposición de los pines de los componentes.
5. Medición del factor de amplificación de corriente y el voltaje umbral base-emisor de transistores bipolares.
6. Identificar transistores Darlington por voltaje umbral base emisor y alto factor de amplificación de corriente.
7. Puede detectar diodos de protección de transistores bipolares y transistores MOS.
8. Medición del voltaje umbral y la capacitancia de puerta del MOSFET de puerta.
9. Puede medir dos resistencias al mismo tiempo y se muestra el símbolo de la resistencia. El lado derecho muestra el valor decimal de 4. El símbolo de la resistencia en ambos lados muestra el número de pin. Así puede medir el potenciómetro. Si el cursor del potenciómetro no se traslada a la posición extrema, podemos distinguir el pin central y los extremos.
10. La resolución de medición de resistencia es de 0.1Ω, y se pueden medir 50MΩ.
11. Puede medir capacitancia de 325pf-100mf con una resolución de 1pf.
Los capacitores de 12.2uf o más pueden medir el valor de resistencia en serie equivalente al mismo tiempo. Dos se pueden mostrar en valor decimal con una resolución de 0.01Ω.
13. Puede mostrar dos diodos en el orden correcto y símbolos de diodos y dar el voltaje directo del diodo.
14. El LED se detecta como un diodo con un voltaje directo más alto. Se determina que la combinación de LEDs son dos diodos.
15.Se puede identificar un diodo Zener con una tensión de ruptura inversa inferior a 4.5V.
16. Se puede medir la capacitancia inversa de un solo diodo. Si un transistor bipolar está conectado a la base y al colector o emisor del pin, se puede medir la capacitancia inversa de la unión colector o emisor.
17. Se puede conectar a un puente rectificador de medición única.
