Módulo de carga de batería de litio TP4056 de 1 A con interfaz USB tipo C y protección de carga 2 en 1

Características y parámetros del módulo:
Entrada conUSB TIPO CAsiento de la madre

Puede utilizar directamente un cargador de teléfono móvil para cargar la batería de litio.

Y todavía hay juntas de soldadura para el cableado de voltaje de entrada, lo que puede ser muy conveniente para el bricolaje.

Voltaje de entrada: 5 V

Voltaje de corte de carga: 4,2 V ±1 %
Corriente máxima de carga: 1000 mA

Voltaje de protección contra sobredescarga de la batería: 2,5 V

Corriente de protección contra sobrecorriente de la batería: 3 A

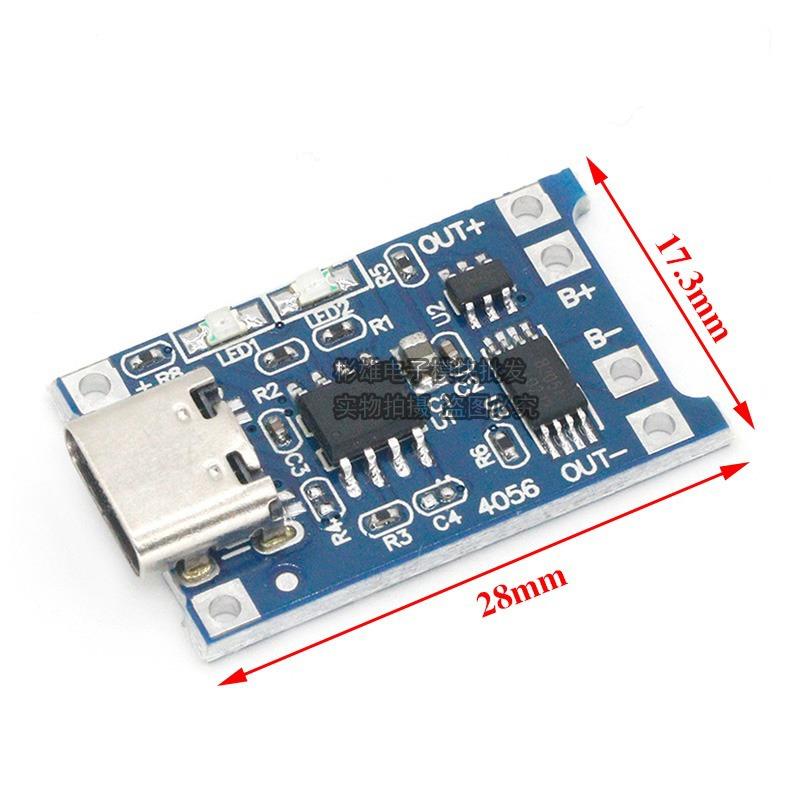

Tamaño del tablero: 2,6 x 1,7 cm

Instrucciones:

Nota: Al conectar la batería por primera vez, es posible que no haya salida de voltaje entre OUT+ y OUT-. En ese momento, conecte una tensión de 5 V para cargarla y activar el circuito de protección. Si la batería se cortocircuita de B+ a B- y luego se conecta, también debe cargarse para activar el circuito de protección. Al usar un cargador de teléfono móvil como entrada, tenga en cuenta que el cargador debe tener una salida de 1 A o más; de lo contrario, podría no cargar correctamente.

El conector MICRO USB y las almohadillas + - junto a él son los terminales de entrada de energía, que están conectados a un voltaje de 5V. B+ está conectado al polo positivo de la batería de litio, y B- está conectado al polo negativo de la batería de litio. OUT+ y OUT- están conectados a la carga, como los polos positivo y negativo de una placa elevadora móvil u otras cargas.

Conecte la batería a B+ B-, inserte el cargador del teléfono móvil en la toma USB, la luz roja se enciende cuando se está cargando y la luz verde se enciende cuando está completamente cargado.

Placa integrada de carga y protección de batería de litio de 1A, módulo de carga dos en uno

Nota: La carga en el terminal OUT debe desconectarse durante la carga.
