TDA7297 Placa de Amplificador de Potencia Piezas Cc 12V Nivel Trasero Puro 2.0 Dos Canales 15W+15W Kit Digital DIY

Usa este video de piezas DIY para presentar Youkuhttp://v.youku.com/v_show/id_XNDIwODQzNTky.html(Copie la URL en la barra de direcciones de IE para abrir):

●La nueva versión de TDA7297 piezas y kits de placa amplificadora de potencia pura post-etapa, con circuito de conexión anti-inversa, previene eficazmente que el chip se queme debido a la conexión inversa de energía, los componentes están reorganizados, el espaciamiento de los orificios de los cables es el estándar de 3.96 mm, lo cual es conveniente para soldar directamente los cables o agregar bloques de terminales estándar en la placa. Los componentes incluidos son como se muestran en la imagen del producto terminado, necesita soldarlos usted mismo.

DIY imperdible:Recientemente, algunos clientes dijeronLa placa es ruidosa.Analizamos las siguientes razones: 1. Usando fuente de alimentación rectificadora de CA, 2. No se añade potenciómetro.Solución:1. Se debe agregar un potenciómetro. Si no agrega un potenciómetro, debe usar dos resistencias de 47K en paralelo a los terminales de entrada de audio izquierdo y derecho. 2. Si la fuente de alimentación de CA se reduce y rectifica, el capacitor de filtro de 100uf debe reemplazarse por uno de 1000uf o más (no es necesario reemplazarlo si se alimenta con batería).Algunos clientes también dijeron que la fiebre era alta.La mayoría de las veces es porque no hay radiador o el radiador usado es demasiado pequeño.Se requiere un disipador de calor.El tamaño de radiador recomendado es 100x30x45mm (largo x ancho x alto). Este kit no incluye un radiador.

◆Ventajas de esta placa:No hay sonido de sobretensión al encender, la relación señal/ruido es alta y apenas se escucha ruido cuando el oído está cerca del altavoz sin entrada; la calidad de sonido es excelente: los agudos son delicados, suaves, transparentes y no obviamente ásperos, y los graves son sólidos, completos, potentes y se pueden controlar libremente. Recientemente, he visto a algunos clientes decir que la generación de calor es alta, lo que puede deberse a la falta de un disipador de calor o al pequeño disipador de calor. Por favor, aconseje a los clientes: Esta placa necesita estar equipada con un disipador de calor de tamaño apropiado (grande más que pequeño)

◆ El kit electrónico asegura que la calidad de los componentes es buena y los circuitos son correctos, pero debido a que la habilidad práctica y el nivel técnico de cada persona son diferentes, no podemos garantizar su éxito en el bricolaje. Dado que el producto es barato y la tarifa exprés es demasiado cara, no hay servicio de devolución o cambio. Por favor, considere cuidadosamente antes de comprar. Después de recibir los productos, por favor confirme el pago y dé una buena reseña dentro de las 24 horas. Quienes compren el producto aceptan estos términos. Quienes no estén de acuerdo, por favor, tomen otro camino. Se aconseja a los compradores sin base electrónica que no compren el producto.

◆El núcleo de esta placa amplificadora es el chip amplificador de doble canal TDA7297 importado, producido por SGS-THOMSON STMicroelectronics en Europa. La fuente de alimentación está diseñada para ser alimentada con CC, y puede ser alimentada directamente por una batería de 12V. El rango de voltaje es: 9-15V, el voltaje recomendado es 12V, la potencia de salida es de hasta 15W+15W, la potencia máxima es de 30W+30W, el volumen es pequeño pero el sonido es impactante, adecuado para cualquier ocasión.

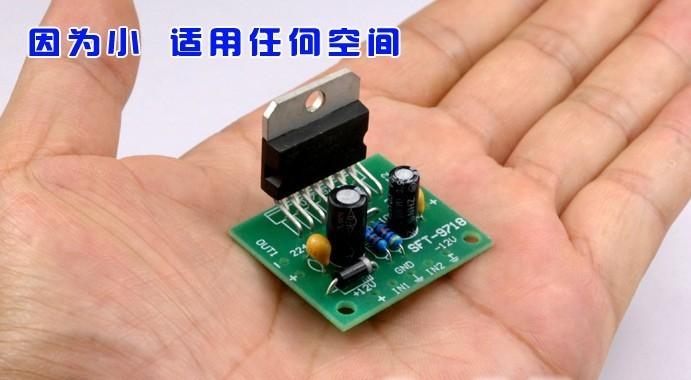

◆Tamaño: 34x29x25mm (largo x ancho x alto), tamaño ultrapequeño, adecuado para cualquier espacio.
Voltaje: CC 9-15V, voltaje recomendado 12V, corriente 2A o más
Potencia: 15W+15W
Impedancia de salida: 4-8 ohmios
Peso neto: 10g

◆La eficiencia de trabajo de esta placa amplificadora es tan alta como 90%, lo cual es muy ahorrador de energía. Puede reproducir continuamente durante más de 5 horas cuando se alimenta con una batería de motocicleta de 12V.

◆Esta placa amplificadora de pequeño volumen alimentada a 12V es de hecho un gran módulo amplificador. El propietario usa esta placa amplificadora para manejar dos altavoces de 6.5 pulgadas de 100W y la calidad de sonido es igualmente excelente. No se siente forzada en absoluto y la calidad de sonido es soberbia.

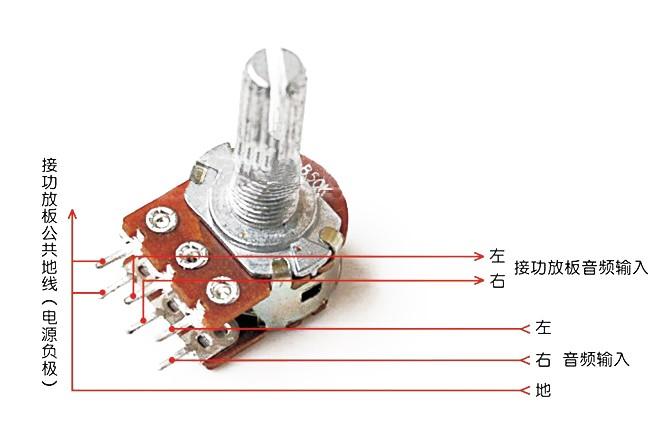

◆Necesita agregar un potenciómetro de control de volumen frente a esta placa amplificadora. El método de conexión es muy simple, como se muestra en la figura anterior.

◆ Utilice esta placa amplificadora para hacer altavoces de computadora DIY, ahorre dinero, y el efecto es mejor que los altavoces multimedia que cuestan más de 100 yuanes en el mercado.

◆El diseño del circuito de este amplificador es razonable y se pone en el mercado después de pruebas estrictas. No hay un sonido de impacto molesto al encender la alimentación, ni ruido estático, ¡es realmente genial!

◆Esta placa amplificadora está diseñada según el circuito estándar oficial. La placa de circuito impreso utiliza FR-4 de alta calidad de 1,6 mm de espesor, con cableado razonable y disposición compacta de los componentes. No hay sonido de impacto de corriente al encender, y casi ningún ruido estático. Para los parámetros del TDA7297, por favor inicie sesión en el sitio web oficial de ST:http://www.st.com/stonline/stappl/productcatalog/app?page=productSelector&search=TDA

◆Esta placa amplificadora necesita estar equipada con un disipador de calor.Este precio no incluye el radiadorPuedes optar por hacerlo tú mismo con placas de aluminio. Las tiendas de aleaciones de aluminio tienen muchos materiales sobrantes, y la mayoría de los jefes no te pedirán dinero. Debido a que el disipador de calor del TDA7297 está conectado a GND (tierra pública), también puedes usar la carcasa como radiador, pero debes asegurarte de que el material de la carcasa sea metal.

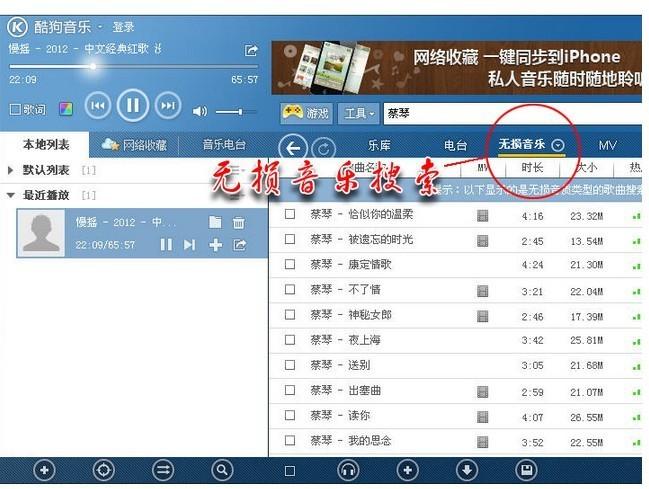

◆Un buen amplificador también debe tener una buena fuente de sonido. Si escuchas música a menudo en tu computadora, se recomienda que instales la nueva versión del reproductor "KuGou Music", en el cual puedes buscar una gran cantidad de música sin pérdida en los formatos de: .ape, .flac, .wav. Estas músicas son todas de alta calidad sin pérdida. Deberías escuchar música sin pérdida.

◆Recordar de nuevo:Este kit electrónico asegura que la calidad de los componentes es buena y los circuitos son correctos, pero debido a que la habilidad práctica y el nivel técnico de cada persona son diferentes, no podemos garantizar su éxito en el DIY. Dado que el producto es barato y la tarifa exprés es demasiado cara, no hay servicio de devolución o cambio. Por favor, considere cuidadosamente antes de comprar. Después de recibir los productos, por favor confirme el pago y dé una buena reseña dentro de las 24 horas. Quienes compren el producto aceptan estos términos. Quienes no estén de acuerdo, por favor tomen otro camino. Se aconseja a los compradores sin conocimientos electrónicos que no compren el producto.
