Límite de Tres Patas de Alta Calidad del Fabricante de Origen con Botón de Rodillo con Mango Pies Doblados Izquierdo y Derecho Microinterruptor Vertical

Microinterruptor

Un microinterruptor con un intervalo de conmutación de contacto diminuto y un mecanismo de acción rápida, una estructura de contacto que opera con una carrera especificada y una fuerza especificada, cubierto con una carcasa y con una varilla de accionamiento en el exterior, también llamado interruptor sensible.

Los microinterruptores de precisión suelen tener tres especificaciones: tipo básico, tipo con palanca de operación y tipo con palanca de operación y carcasa. Los microinterruptores utilizan un diseño de botón pulsador y resorte.

Principio de funcionamiento:
La fuerza mecánica externa actúa sobre la lengüeta de acción a través del elemento de transmisión (pasador, botón, palanca, rodillo, etc.). Cuando la lengüeta de acción se mueve al punto crítico, ocurre una acción instantánea, causando que el contacto móvil en el extremo de la lengüeta de acción se conecte o desconecte rápidamente con el contacto fijo.
Cuando se elimina la fuerza sobre el elemento de transmisión, la lengüeta de acción genera una fuerza de acción inversa. Cuando la carrera inversa del elemento de transmisión alcanza el punto crítico de la acción de la lengüeta, la acción inversa se completa instantáneamente. El microinterruptor tiene un pequeño espacio entre contactos, una carrera de acción corta, una pequeña fuerza de presión y un encendido y apagado rápido. La velocidad de acción de su contacto móvil no tiene nada que ver con la velocidad de acción del elemento de transmisión.

Ventajas de Switch:

(1) Adopta una estructura de resorte de tensión, tiene una fuerte resistencia al impacto y tipos de fuerza de acción ricos.

(2) Larga vida útil y alta fiabilidad.

(3) Está disponible una gama completa de bloques de terminales, incluyendo terminales de soldadura, terminales de ojal (110#), terminales para placas de circuito impreso, etc.

(4) Equipado con varios tipos de trampolines.

Uso del interruptor:
Ampliamente utilizado en ratones de computadora, ratones para automóvil, productos electrónicos automotrices, equipos de comunicación, productos militares, instrumentos de prueba, calentadores de agua a gas, estufas de gas, pequeños electrodomésticos, hornos de microondas, arroceras, equipos flotantes, equipos médicos, automatización de edificios, herramientas eléctricas y equipos eléctricos y de radio generales, temporizadores de 24 horas, temporizadores y máquinas expendedoras, etc.

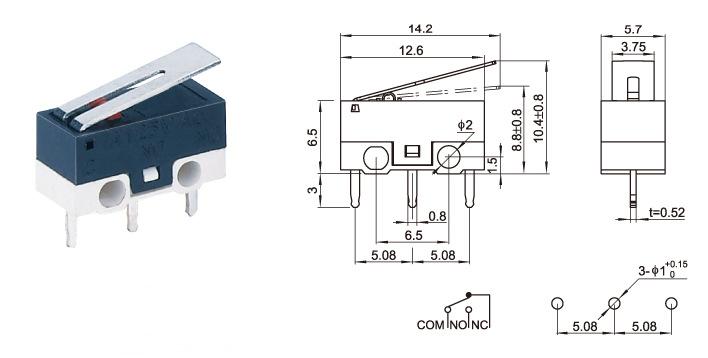

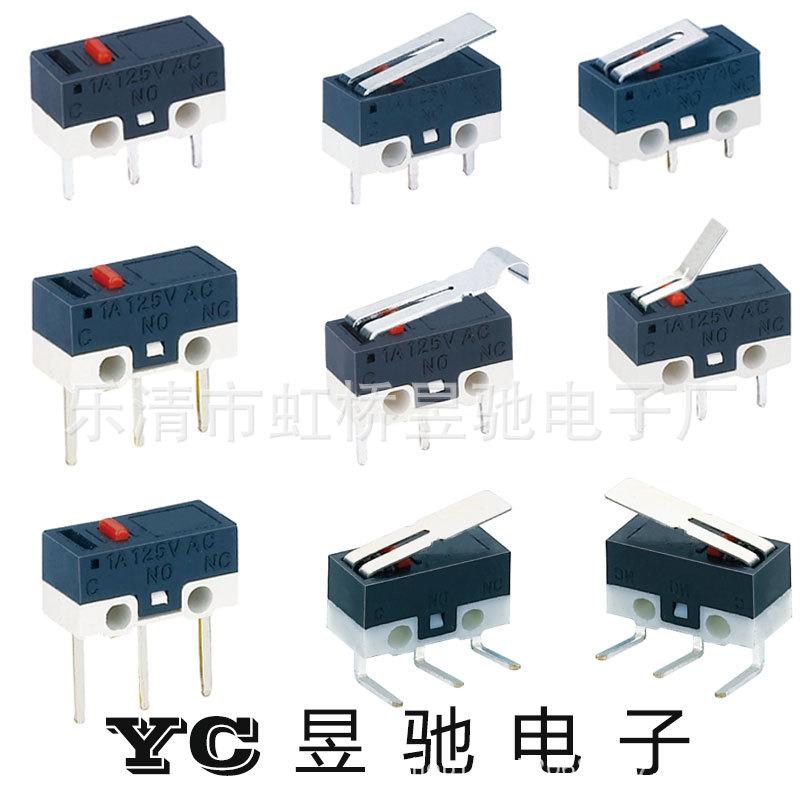

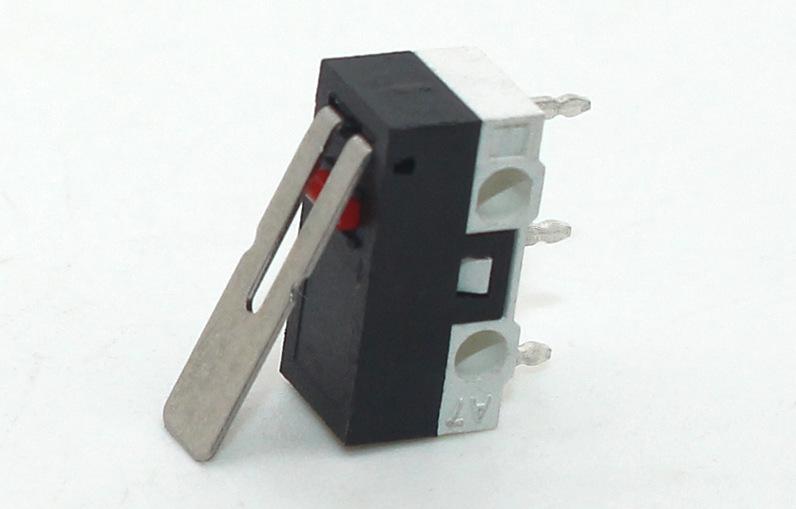

Cambiar imagen:

Con mango de presión, con mango de presión curvo, con rodillo, con codo izquierdo, codo derecho, etc.

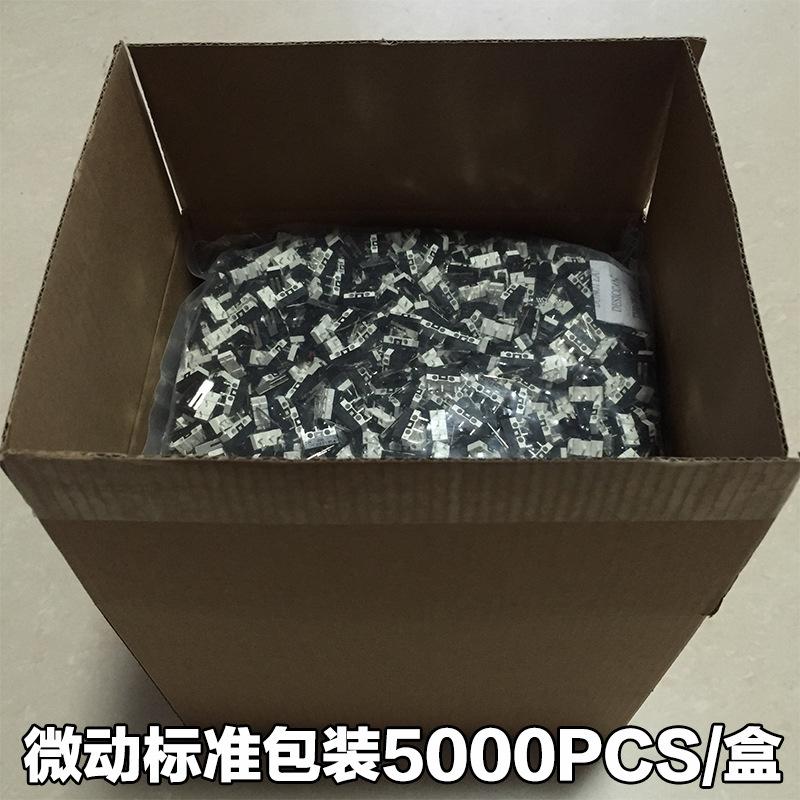

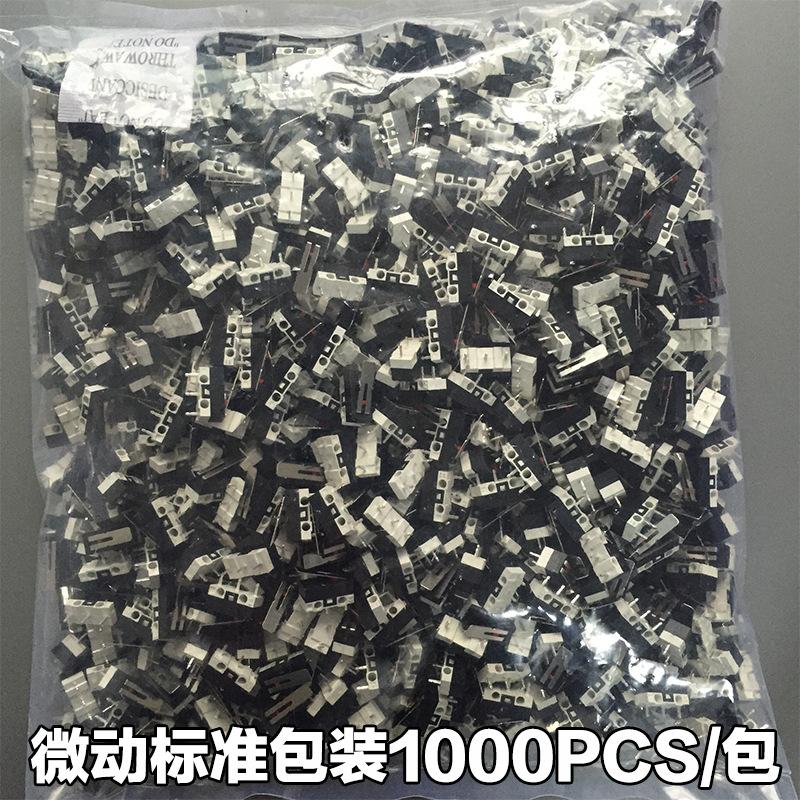

Embalaje del producto:

Interruptores similares:

Enciclopedia de Electrónica Yuchi:

Precauciones de uso:



♦Cuando el interruptor se usa realmente, pueden ocurrir algunos accidentes que no se pueden predecir en teoría. Por lo tanto, es necesario probarlo dentro del alcance de la posible implementación.



♦Los valores nominales registrados en los datos, a menos que se especifique lo contrario,



Se refiere al valor bajo condiciones de prueba estándar (temperatura +15--+35°, humedad relativa 25--75%, presión atmosférica 86--106kPa).



Al realizar pruebas en equipos reales, confirme que no solo las condiciones de carga sean las mismas, sino que también el entorno de uso debe ser el mismo que las condiciones de uso reales.



♦Los datos de referencia registrados en el documento son valores reales medidos por muestreo de la línea de producción, recopilados en un gráfico, en lugar de valores garantizados.



♦Los valores nominales y los valores de rendimiento registrados en los datos son los valores obtenidos de pruebas individuales, pero las condiciones compuestas de los valores nominales y los valores de rendimiento no se pueden garantizar al mismo tiempo.



◎Elija el interruptor correcto



Por favor, seleccione el interruptor apropiado y úselo según el entorno de uso y las condiciones de carga.
♦Seleccione un interruptor adecuado según la corriente nominal, la carga de operación, el tipo de vástago de accionamiento y las condiciones ambientales.



♦Usar un interruptor que conmute corrientes más grandes en lugar de un interruptor de corriente pequeña afectará la fiabilidad de los contactos, así que por favor intente evitarlo.



Por favor, seleccione un interruptor que sea adecuado para la corriente de conmutación.



Por favor use un interruptor sellado en un ambiente donde el interruptor pueda estar expuesto al agua u otros líquidos o donde haya muchas impurezas o polvo.



◎Asuntos eléctricos



(1) Sobre la carga utilizada



♦La capacidad de conmutación de CA y CC es muy diferente, así que confirme el valor nominal. La capacidad de control de CC es muy pequeña.



Esto se debe principalmente a que no tiene un punto cero (punto de cruce por cero de la corriente) como la CA, por lo que una vez que se genera un arco es difícil eliminarlo, lo que resulta en un tiempo de arco más largo.



Además, dado que la dirección de la corriente es fija, provocará la migración de los contactos. Debido a la irregularidad, los contactos no se pueden desconectar, lo que puede causar fácilmente fallos de funcionamiento.
♦ En el caso de la inducción, se generará una tensión inducida inversa. Cuanto mayor sea la tensión, mayor será la energía, lo que resultará en un mayor consumo y migración de los contactos.



Por lo tanto, por favor confirme las condiciones nominales.



♦Al conmutar las cargas en el lado de microcarga y en el lado de alta carga utilizando sus rangos de carga respectivos, conecte un relé que sea apropiado para la carga.
♦Las condiciones para cada valor nominal son las siguientes.
Carga inductiva: Factor de potencia0.4 o más (CA), constante de tiempo menor a 7 ms (CC) Carga de lámpara: Existe una corriente de irrupción equivalente a 10 veces la corriente estable.



Carga del motor: Hay una corriente constante equivalente a6 veces la corriente de sobretensión.



(2) Sobre el uso de interruptores en circuitos electrónicos



Cuando el microinterruptor cambia de contactos, saltará y vibrará, causando interferencia de ruido y errores de pulso en circuitos electrónicos y equipos de audio.



Para evitar este efecto, por favor tome las siguientes medidas.



♦Al diseñar el circuito, configure un circuito de absorción de sobretensiones como un circuito CR.



♦Utilice un interruptor para microcargas que utiliza contactos de oro que no se ven fácilmente afectados por el medio ambiente.
Con respecto al uso de micro cargas



Si usa un interruptor de carga general al conmutar un circuito de microcarga, puede causar un contacto deficiente. Por favor, seleccione un interruptor dentro del rango de uso.



Incluso con cargas diminutas en el área de aplicación, comoSi la carga genera corriente de sobretensión durante la conmutación, también habrá pérdida de contactose hará más grande y acortará su vida útil.



Por lo tanto, inserte un circuito de protección de contacto según sea necesario.
◎Asuntos mecánicos



(1) Sobre el ajuste de la carrera de operación
El ajuste de la carrera de operación afectará la confiabilidad del microinterruptor. Para obtener alta confiabilidad, debe usarse dentro del rango de fuerza de contacto apropiado.





♦Al usar contactos normalmente cerrados (NC), el cuerpo operativo debe ajustarse para asegurar que la varilla de accionamiento pueda regresar a la posición libre.



Además, usando un (Al instalar el contacto con un contacto NC), instálelo con 0%-100% del valor de especificación de la carrera de acción (0T) como estándar.
♦Cuando la carrera se establece cerca de la posición de operación (OP) y la posición de reposo (RP), la fuerza de contacto será inestable y no se puede garantizar una alta fiabilidad.



Además, también es fácil que cause un mal funcionamiento debido a la vibración y el impacto.



♦ Cuando la carrera se establece por encima de la posición de carrera total (PCT), la fuerza de inercia del cuerpo operativo puede causar daños a la varilla de accionamiento y al cuerpo del interruptor.



Al mismo tiempo, el estrés añadido al resorte móvil interno también aumentará.Esto resulta en una vida útil acortada del interruptor.

(2) Respecto a la velocidad de operación y la frecuencia de operación
La configuración de la frecuencia de operación y la velocidad de operación afectarán el rendimiento del interruptor.
Tenga en cuenta lo siguiente:



♦Si la velocidad de operación es extremadamente lenta, la conmutación de los contactos será inestable, lo que puede causar mal contacto y soldadura, etc.



♦Si la velocidad de operación es extremadamente rápida, se convertirá en una acción de impacto, causando daños prematuros.



♦Si la frecuencia de operación es alta, el conmutado de los contactos podría no seguir el ritmo.



♦Cuando la frecuencia de operación es extremadamente baja (menos de una vez al mes), se formará una película de óxido en la superficie de contacto, lo que resultará en un contacto deficiente.



La velocidad de operación permitida y la frecuencia de operación permitida se utilizan para indicar la fiabilidad del interruptor. La vida útil del interruptor es un valor a una velocidad de operación específica.



Por lo tanto, incluso dentro de la velocidad y frecuencia de operación permitidas,La vida útil puede no alcanzarse bajo ciertas condiciones. Por favor, realice experimentos de confirmación por adelantado.
(3) Sobre el estado de uso



Por favor, no lo use durante mucho tiempo mientras está presionado. De lo contrario, acelerará el deterioro de las piezas y cambiará sus características.
(4) Cómo operar el interruptor



Cómo opera el interruptor afecta su rendimiento. Por favor, preste atención a lo siguiente al operar.



♦Utilice suboperadores de interruptor (levas, topes, etc.) con formas suaves.



La varilla de accionamiento del interruptor se retrae rápidamente, y si recibe un impacto, puede dañarse y su vida útil puede acortarse.



♦Por favor, no aplique una carga excéntrica a la varilla de accionamiento durante el funcionamiento, de lo contrario, la fricción local puede dañar la varilla de accionamiento y acortar su vida útil.



♦Por favor, opere de acuerdo con la dirección de la varilla de accionamiento.



♦En el caso de un botón de aguja, presione el botón verticalmente.
♦El ángulo del tope de leva del balancín de bola debe ajustarse en el rango de 30-50 grados. Si el ángulo es demasiado grande, causará una tensión lateral anormal en el balancín.



♦Procesar la varilla de accionamiento aplicará una fuerza externa excesiva al mecanismo interno del interruptor, provocando que sus características cambien y que el interruptor funcione mal.



◎Sobre la instalación



(1) Fijando el interruptor



Al instalar el interruptor, se recomienda utilizar los tornillos de montaje especificados para cada interruptor, en combinación con arandelas planas, arandelas de resorte, etc.



Si aprieta la arandela elástica directamente, la arandela elástica puede hundirse en la resina y causar grietas, así que coloque la arandela plana sobre la resina.



Además, tenga cuidado al apretar los tornillos. Usar una llave de vaso, etc., puede generar golpes y armónicos excesivos, lo que puede causar adhesión de los contactos y daños al interruptor.



Respecto al uso de fijadores, etc.



Al usar adhesivos, fijadores, etc., no permita que se adhieran a las partes móviles del interruptor ni que entren en el interior del interruptor.



De lo contrario, puede causar un mal funcionamiento o falla de contacto. Además, algunos tipos pueden producir gas tóxico y causar efectos adversos, por lo que utilícelo después de una confirmación suficiente.



Método de cableado



No aplique tensión a los cables durante el cableado.
Ubicación de la instalación
Por favor, instálelo en un lugar donde no sea fácil que el interruptor funcione mal.
Inspección de mantenimiento
Durante la instalación, asegúrese de que sea fácil de revisar y reemplazar.
Dirección de instalación
Al instalar un balancín largo en un interruptor de baja carga, preste atención a la dirección de instalación para asegurarse de que el peso del balancín no ejerza presión directamente sobre el botón.



De lo contrario, el interruptor podría no restablecerse correctamente.
(2) Sobre la conexión con terminales



Terminal de soldadura
Al soldar con un soldador, controle la temperatura de la punta del soldador paraPor debajo de 380oC. Si se usa en caso de soldadura deficiente,



Puede causar calentamiento anormal y quemaduras. La temperatura y el tiempo de soldadura son380oC • Dentro de 3s, el calentamiento prolongado puede causar que la cubierta se derrita, la superficie del conductor se queme, etc.



Esto hace que las características de conmutación se degraden.



Terminales de Lugs



Al soldar con un soldador, conecte el soldador al terminal de lengüeta. Use un conector de lengüeta de una forma especificada para insertarlo directamente en el terminal.



(3) Precauciones de soldadura
Al soldar manualmente, coloque el terminal horizontalmente (nivelado con el suelo) y suelde rápidamente usando un soldador con capacidad de calor apropiada y una cantidad apropiada de soldadura.



Al realizar soldadura automática, ajuste la cantidad de fundente y no permita que el fundente se extienda sobre el sustrato. El fundente que entre en el interruptor puede causar un mal contacto.



Tenga cuidado de usar un ventilador de ventilación para extraer el gas volatilizado del fundente para evitar que la punta del soldador toque el cuerpo del interruptor y provoque que el fundente fluya hacia el interior del cuerpo del interruptor.



El gas de flujo entra en el interruptor, lo que puede causar contactoNo aplique fuerza a los cables y terminales inmediatamente después de soldar.



◎Entorno de uso y almacenamiento



(1) Sobre el Uso
Por favor, no agregue aceite a los botones, las piezas de transmisión y otras piezas móviles.De lo contrario, puede causar un mal funcionamiento o un mal contacto.
(2) Sobre el entorno de uso
Generalmente, los interruptores no son impermeables, por lo que son propensos a salpicaduras de líquidos como agua.Por favor tome medidas de protección para el interruptor cuando lo use en un ambiente de rociado.
No utilice el interruptor en condiciones donde esté sometido continuamente a vibraciones o impactos.La generación de desgaste puede llevar a fallas de contacto, mal funcionamiento, vida útil acortada, etc.



Además, si se aplica vibración excesivaDebido a vibraciones o impactos, los contactos pueden funcionar mal, pegarse o romperse.



Por favor, instálelo en una dirección que no cause resonancia y en un lugar libre de vibraciones e impactos.



Por favor, use el interruptor dentro del rango de temperatura y humedad de funcionamiento especificado. Usarlo a altas temperaturas puede causar cambios en las características.



también,Si la temperatura cambia repentinamente, también causará que las características cambien. Se recomienda que lo instale lo más lejos posible de la fuente de calor para evitar ser afectado.



(3) Entorno de almacenamiento



Al guardar el interruptor, colóquelo en una bolsa de polietileno para evitar la decoloración debida a la sulfuración de los terminales (plateado).



Además, evite lugares donde se generen gases nocivos y lugares con alta temperatura y alta humedad.



En algunos lugares de almacenamiento, se recomienda queReinspeccione el producto después de 3-6 meses antes de usarlo.
