Características

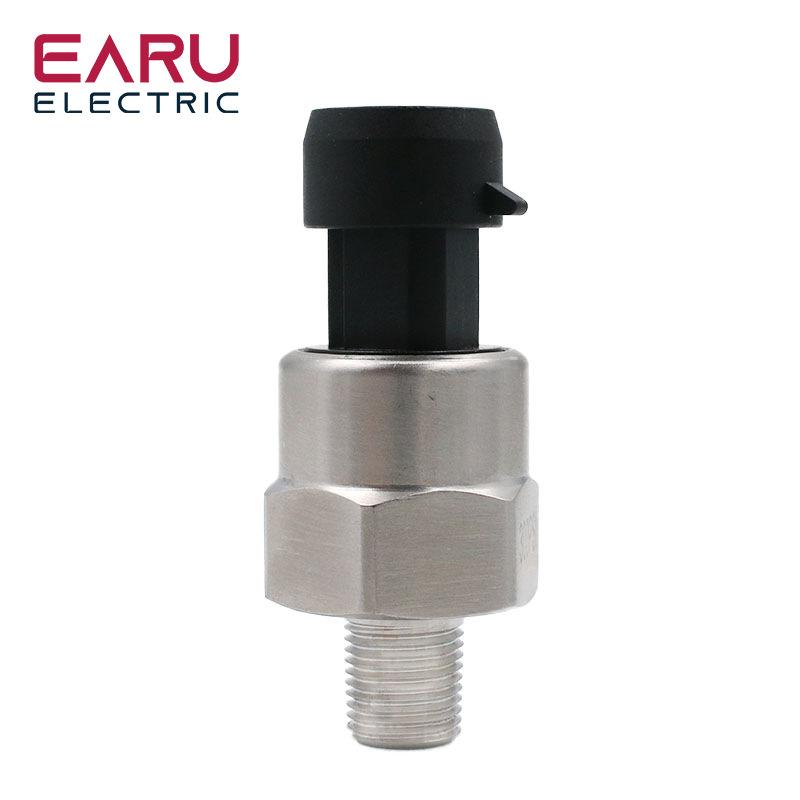

Este es un sensor de presión más avanzado que los sensores de presión mecánicos tradicionales.
Error de salida ±2%FS, incluyendo no linealidad, error de histéresis y repetibilidad, en todo el rango de temperatura.
Peso ligero, tamaño pequeño, fácil de instalar y operar.
Tiene función de protección contra sobretensión perfecta.
Aplicable a presión de aceite, presión de combustible, presión de diésel, presión de gas, presión de agua, presión de aire, y se puede usar para tanques de aceite, tanques de gas, tanques de diésel, etc.
Longitud de la línea: 30cm (solo como referencia)
especificaciones del producto
Material: acero inoxidable
Voltaje CC 5V

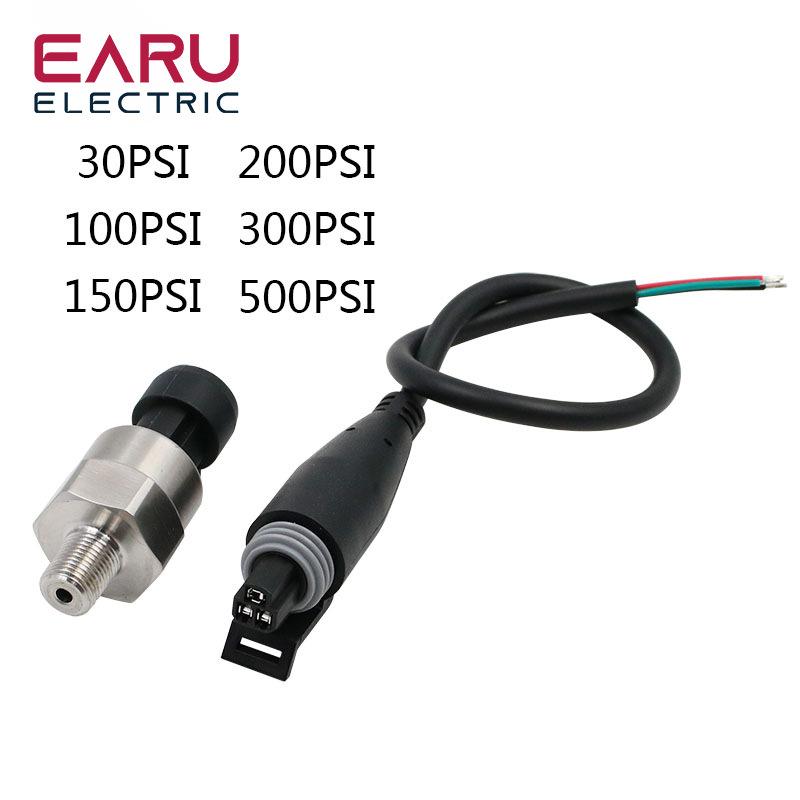

Presión: 30 psi/100 psi/150 psi/200 psi/300 psi/500 psi (opcional)
Por favor, deje un mensaje y dígame el tipo que necesita, de lo contrario lo enviaremos aleatoriamente.
Tipo de rosca: 1/8" NPT
30 psi
Entrada: 0-30 psi
Salida: 0.5V~4.5V salida de voltaje lineal 0.5V~4.5V salida de voltaje lineal. Salida a 0 psi 0.5V, salida a 15psi 2.5V, salida a 30 psi 4.5V.
Precisión: Dentro del 2% de la lectura (escala completa).
Rosca: 1/8"-27 NPT.
Conectores de Cableado: Desconexión Rápida con Sello de Agua. Conectores macho incluidos.
Cableado: Rojo es +5V; negro es tierra; azul es salida de señal.
100 psi
Entrada: 0-100 psi
Salida: 0.5V~4.5V salida de voltaje lineal 0.5V~4.5V salida de voltaje lineal. Salida a 0 psi 0.5V, salida a 50 psi 2.5V, salida a 100 psi 4.5V.
Precisión: Dentro del 2% de la lectura (escala completa).
Rosca: 1/8"-27 NPT

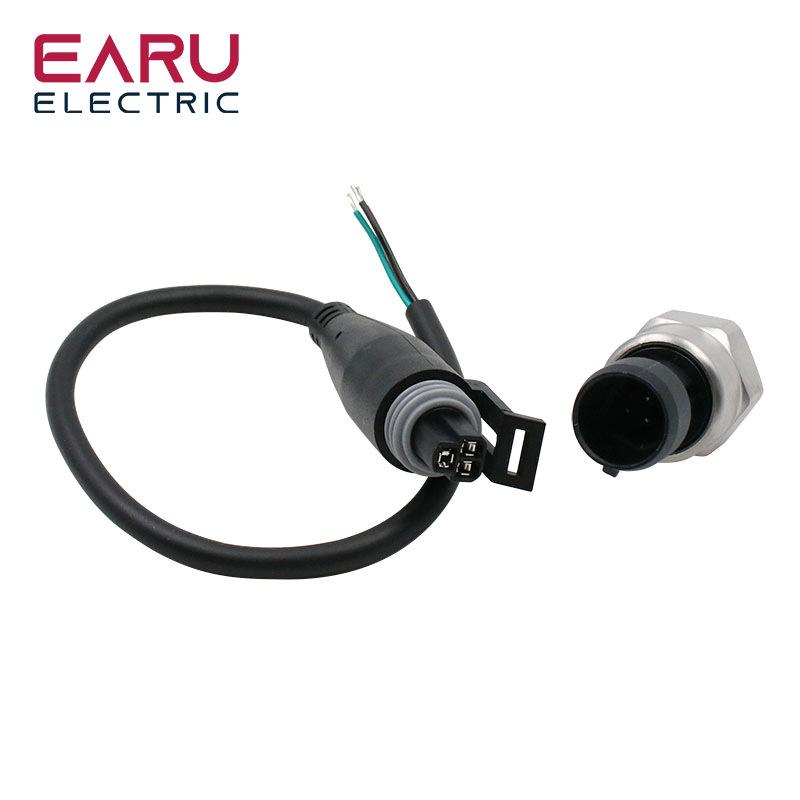

Conectores de cableado: Desconexión rápida con sello de agua. Viene con conector macho y arnés de cableado (cola de cerdo).
El cable rojo es +5V; el cable negro es tierra; y el cable azul es salida de señal.
150 psi
Entrada: 0-150 psi
Salida: 0-150 psi salida de voltaje lineal 0.5-4.5V. Salida 0 psi 0.5V, salida 75 psi 2.5V, salida 150 psi 4.5V
Precisión: +/-0.5%FS +/-0.5%FS
Rosca: 1/8" NPT
Rojo para +5V; negro para tierra; verde para salida de señal
Capacidad de sobrecarga: 2-4 veces la presión nominal
Temperatura de trabajo: -40~+120°C
Temperatura de compensación: 0~+80°C
Nivel de protección: IP67 Nivel de protección: IP67
Medios de presión: Aceite, gas y agua compatibles con acero inoxidable 316L
Resistencia de carga: ≤ (fuente de alimentación -6.5V/0.02A)Ω
Estabilidad a largo plazo: menos de 0.1%FS/año
Efecto de la temperatura en el punto cero: Valor típico: 0.02%FS/°; Valor máximo: 0.05%FS/°.
Efecto de la temperatura en la sensibilidad: Valor típico: 0.02%FS/°; Valor máximo: 0.05%FS/°: 0.05%FS/°
Resistencia al impacto: 1000g
Resistencia a golpes: ≤+/-0.01%FS (eje X, Y, Z, 200Hz/g)
Tiempo de respuesta: ≤1ms
Resistencia de aislamiento>100mΩ 500VCC
Grado a prueba de explosiones: ExiaTTCT6
Compatibilidad electromagnética: EN50051-1 EN50051-1
200 psi
Entrada: 0-200 psi
Salida: 0.5V~4.5V salida de voltaje lineal 0.5V~4.5V salida de voltaje lineal. Salida a 0 psi 0.5V, salida a 100 psi 2.5V, salida a 200 psi 4.5V
Temperatura de trabajo: -40~+125°C
Precisión: ±1 %FS
Rosca: 1/8"-27 NPT
Capacidad de sobrecarga: 2 veces la presión nominal
Medios de presión: Aceite, gas y agua compatibles con acero inoxidable 316L
Resistencia de carga: ≤ (fuente de alimentación -6.5V/0.02A)Ω
Estabilidad a largo plazo: ± 0.2%FS/año
Efecto de la temperatura en el punto cero: Valor típico: ±0.02%FS/°; Valor máximo: ±0.05%FS/°.
Efecto de la temperatura en la sensibilidad: Valor típico: ±0.02%FS/°; Valor máximo: ±0.05%FS/°
Resistencia al impacto: 100g
Resistencia a golpes: ≤±0.01%FS (eje X, Y, Z, 200Hz/g)
Tiempo de respuesta: ≤1ms
Resistencia de aislamiento>100mΩ 500VCC
Grado a prueba de explosiones: ExiaTTCT6
Compatibilidad electromagnética EN50081-1; EN50082-2; IEC6 1000-4-3
Conectores de cableado: Desconexión rápida con sello de agua. Viene con conector macho y arnés de cableado (cola de cerdo).
Cableado: Rojo representa IN+; negro representa GND; verde representa OUT.

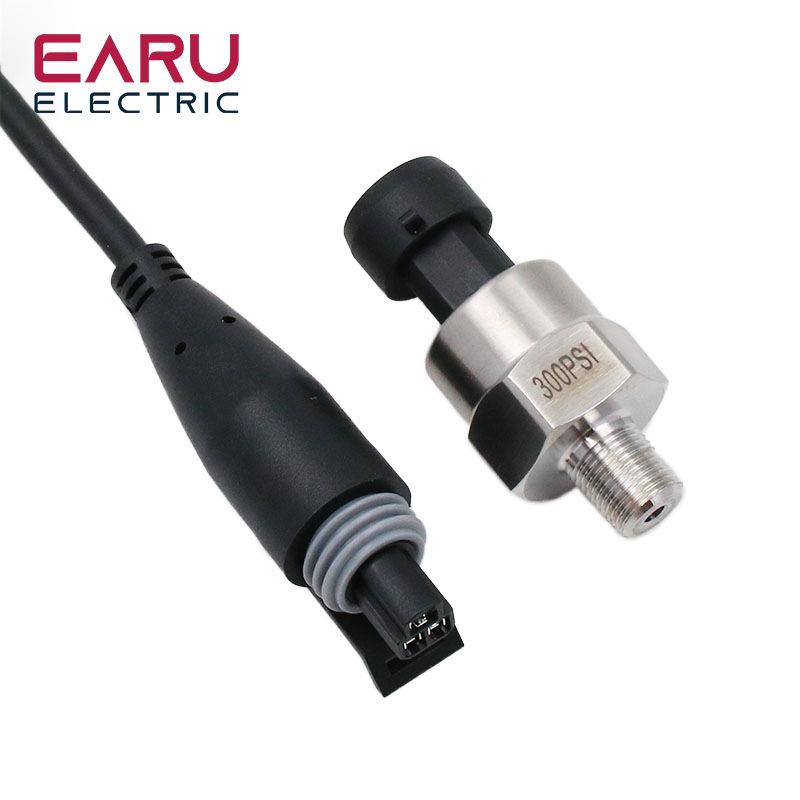

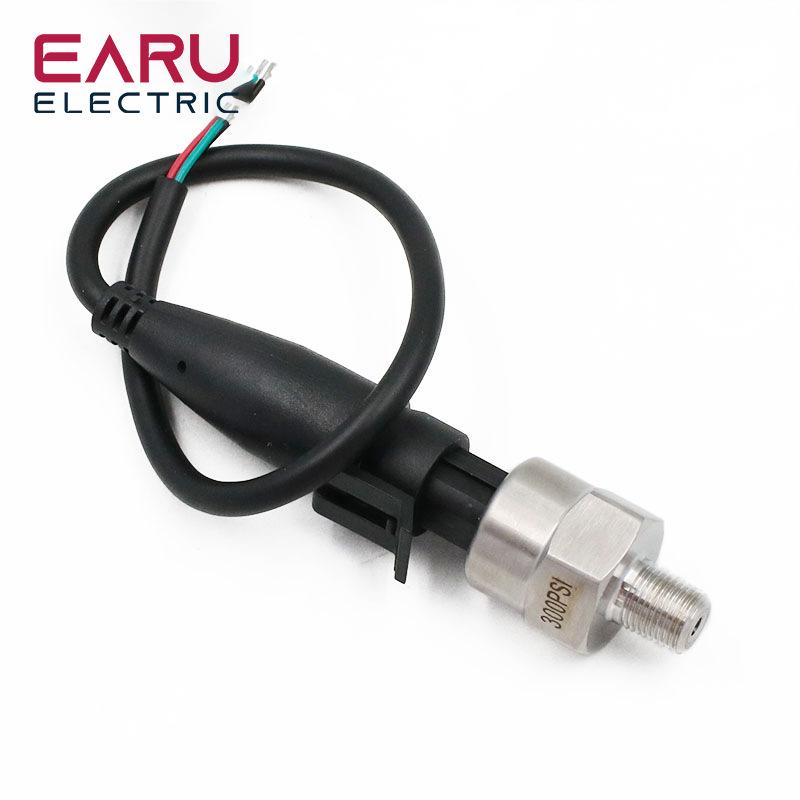

300 psi
Entrada: 0-300 psi
Salida: Salida de voltaje lineal de 0.5-4.5V Salida de voltaje lineal de 0.5-4.5V. Salida a 0 psi 0.5V, salida a 150 psi 2.5V, salida a 300 psi 4.5V
Precisión: +/-0.5%FS +/-0.5%FS
Rosca: 1/8" NPT
Cableado rojo: +5V; negro: tierra; verde: salida de señal
Capacidad de sobrecarga: 2-4 veces la presión nominal
Temperatura de trabajo: -40~+120°C
Temperatura de compensación: 0~+80°C
Nivel de protección: IP67 Nivel de protección: IP67
Medios de presión: Aceite, gas y agua compatibles con acero inoxidable 316L
Resistencia de carga: ≤ (fuente de alimentación -6.5V/0.02A)Ω
Estabilidad a largo plazo: menos de 0.1%FS/año
Efecto de la temperatura en el punto cero: Valor típico: 0.02%FS/°; Valor máximo: 0.05%FS/°: 0.05%FS/°
Efecto de la temperatura en la sensibilidad: Valor típico: 0.02%FS/°; Valor máximo: 0.05%FS/°
Resistencia al impacto: 1000g
Resistencia a golpes: ≤+/-0.01%FS (eje X, Y, Z, 200Hz/g)
Tiempo de respuesta: ≤1ms
Resistencia de aislamiento>100mΩ 500VCC
Grado a prueba de explosiones: ExiaTTCT6
Compatibilidad electromagnética: EN50051-1.
500 psi
Entrada: 0-500 psi (presión manométrica)
Salida: Salida de voltaje lineal de 0.5-4.5V Salida de voltaje lineal de 0.5-4.5V. Salida a 0 psi 0.5V, salida a 250 psi 2.5V, salida a 500 psi 4.5V.
Precisión: +/-1%FS +/-1%FS
Rosca: 1/8" NPT
Cableado: Rojo indica +5V; negro indica tierra; amarillo (verde) indica salida de señal
Capacidad de sobrecarga: 2-4 veces la presión nominal
Temperatura de trabajo: -40~+120°C
Temperatura de compensación 0~+80°C
Nivel de protección: IP67 Nivel de protección: IP67
Medios de presión: Aceite, gas y agua compatibles con acero inoxidable 316L
Resistencia de carga: ≤ (fuente de alimentación -6.5V/0.02A)Ω
Estabilidad a largo plazo: menos de 0.1%FS/año
Efecto de la temperatura en el punto cero: Valor típico: 0.02%FS/°; Valor máximo: 0.05%FS/°: 0.05%FS/°
Efecto de la temperatura en la sensibilidad: Valor típico: 0.02%FS/°; Valor máximo: 0.05%FS/°
Resistencia al impacto: 1000g
Resistencia a golpes: ≤+/-0.01%FS (eje X, Y, Z, 200Hz/g)
Tiempo de respuesta: ≤1ms
Resistencia de aislamiento>100mΩ 500VCC
Grado a prueba de explosiones: ExiaTTCT6
Compatibilidad electromagnética: EN50051-1.
El paquete incluye
1 x Sensor de presión (con cable)
