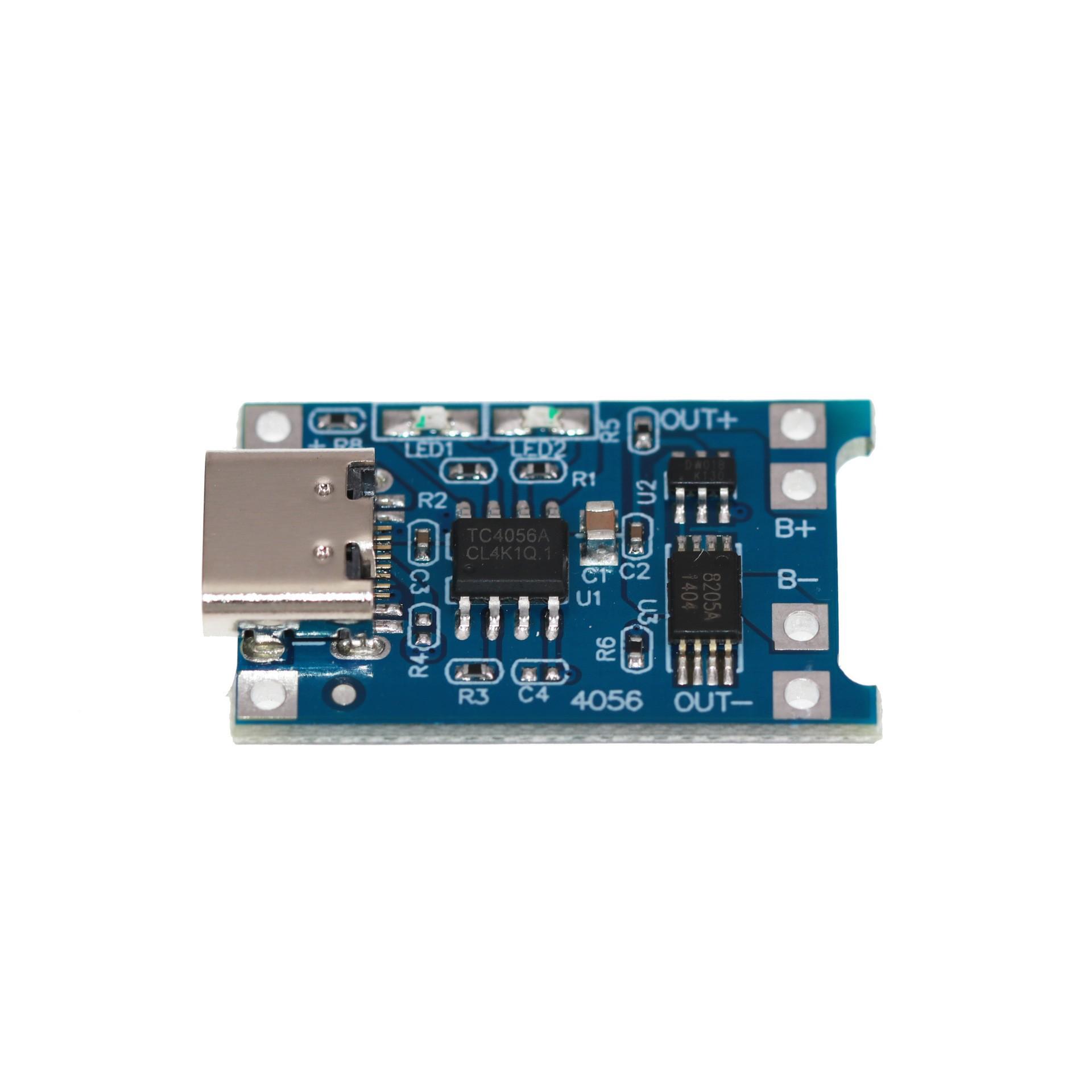

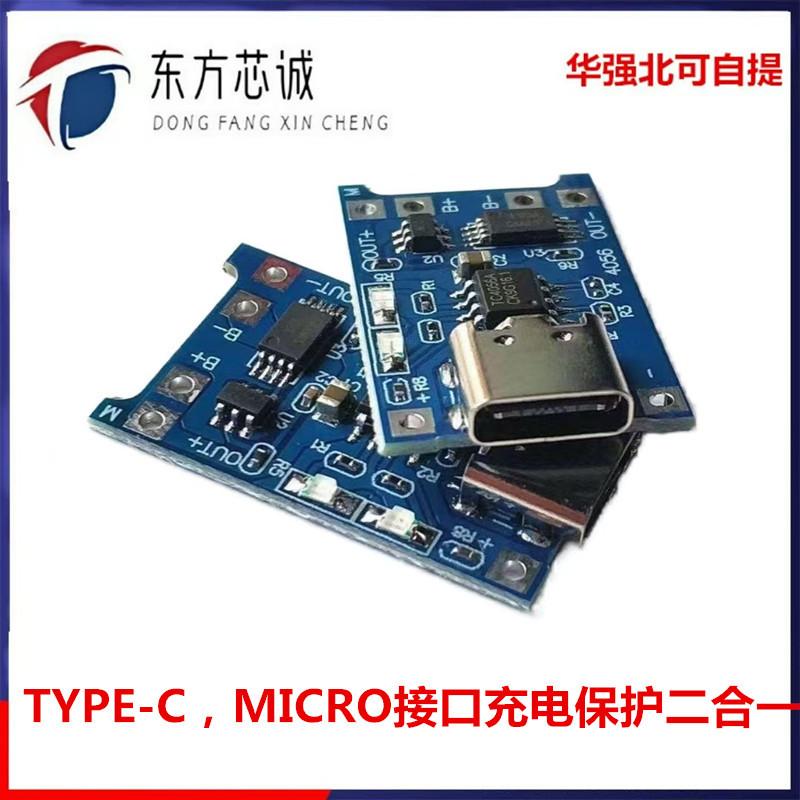

Módulo de placa de carga de batería de litio TP4056 1A con interfaz USB TIPO C, protección de carga dos en uno

Esta placa de circuito tiene función de carga y función de protección contra descarga de batería, que puede cargar y descargar al mismo tiempo.

Características y parámetros del módulo:
El extremo de entrada tiene un conector hembra USB TIPO C
Puede utilizar directamente un cargador de teléfono móvil para cargar la batería de litio.
Y todavía hay juntas de soldadura para el cableado de voltaje de entrada, lo que puede ser muy conveniente para el bricolaje.
Voltaje de entrada: 5 V
Voltaje de corte de carga: 4,2 V ±1 %
Corriente máxima de carga: 1000 mA
Voltaje de protección contra sobredescarga de la batería: 2,5 V
Corriente de protección contra sobrecorriente de la batería: 3 A
Tamaño del tablero: 2,6 x 1,7 cm

Instrucciones:
Nota: Cuando conecte la batería por primera vez, puede que no haya salida de voltaje entre OUT+ y OUT-. En este momento, conecte un voltaje de 5V para cargarla y activar el circuito de protección. Si la batería se cortocircuita de B+ a B- y luego se conecta, también necesita ser cargada para activar el circuito de protección. Al usar un cargador de teléfono móvil para la entrada, preste atención a que el cargador pueda suministrar 1A o más, de lo contrario podría no cargar normalmente.
El conector USB TIPO C y los pads + - junto a él son los terminales de entrada de energía, que se conectan a un voltaje de 5V. B+ se conecta al terminal positivo de la batería de litio, y B- se conecta al terminal negativo de la batería de litio. OUT+ y OUT- se conectan a la carga, como los terminales positivo y negativo de una placa elevadora móvil u otras cargas.

Conecte la batería a B+ B-, inserte el cargador del teléfono móvil en el puerto USB, la luz roja se enciende cuando se está cargando y la luz azul se enciende cuando está completamente cargada.
