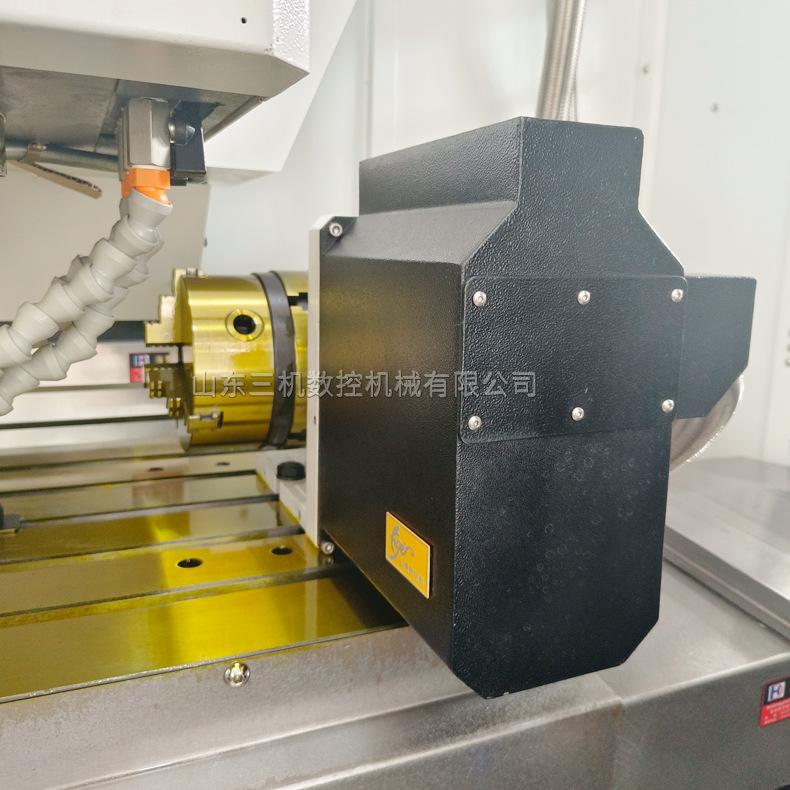

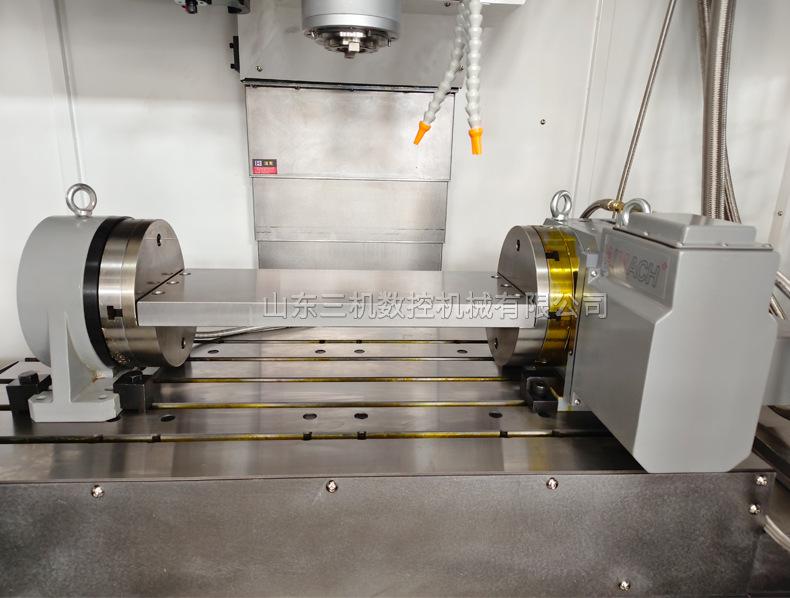

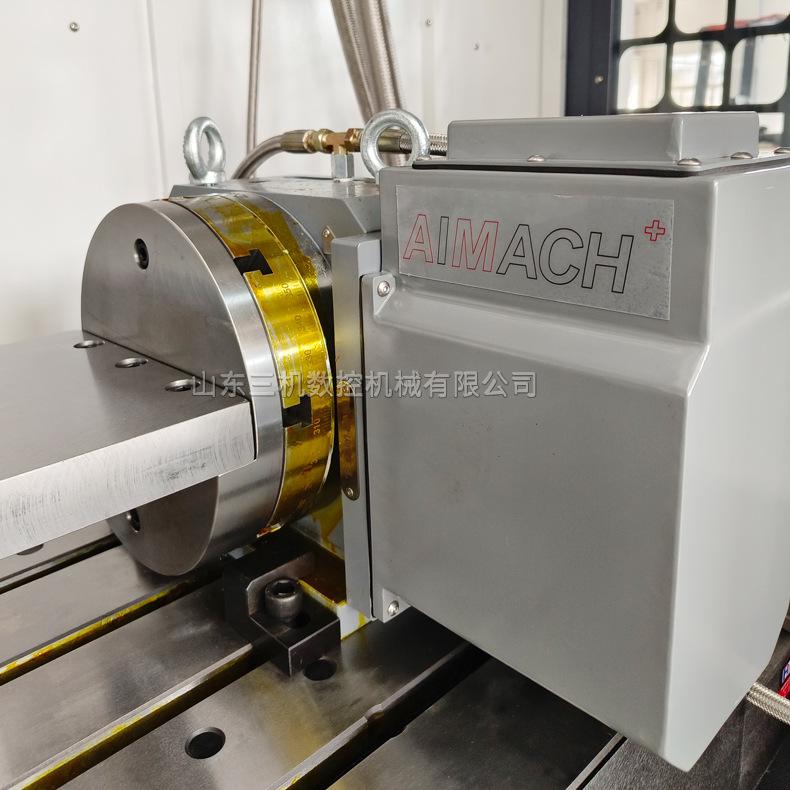

Centro de mecanizado vertical VMC1160, computadora CNC, centro de mecanizado CNC Gong, centro de mecanizado de cuatro ejes 1160

Los principales parámetros técnicos

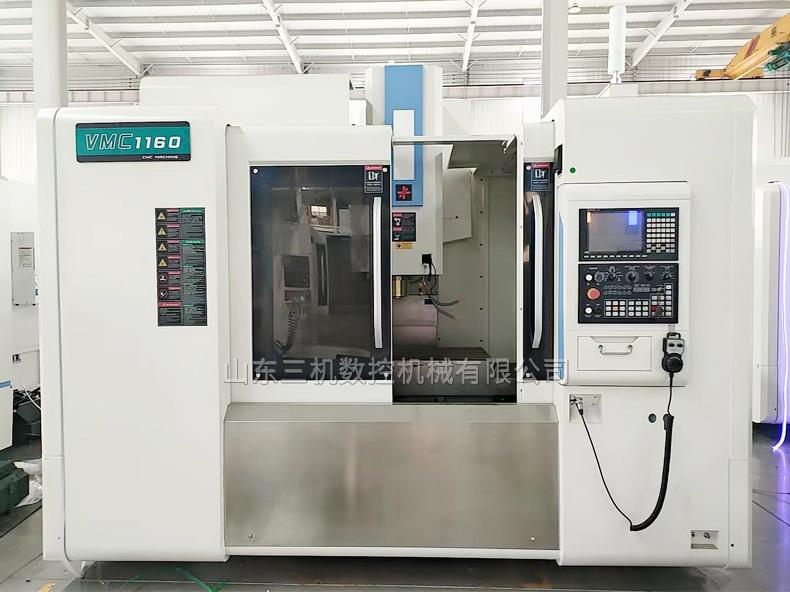

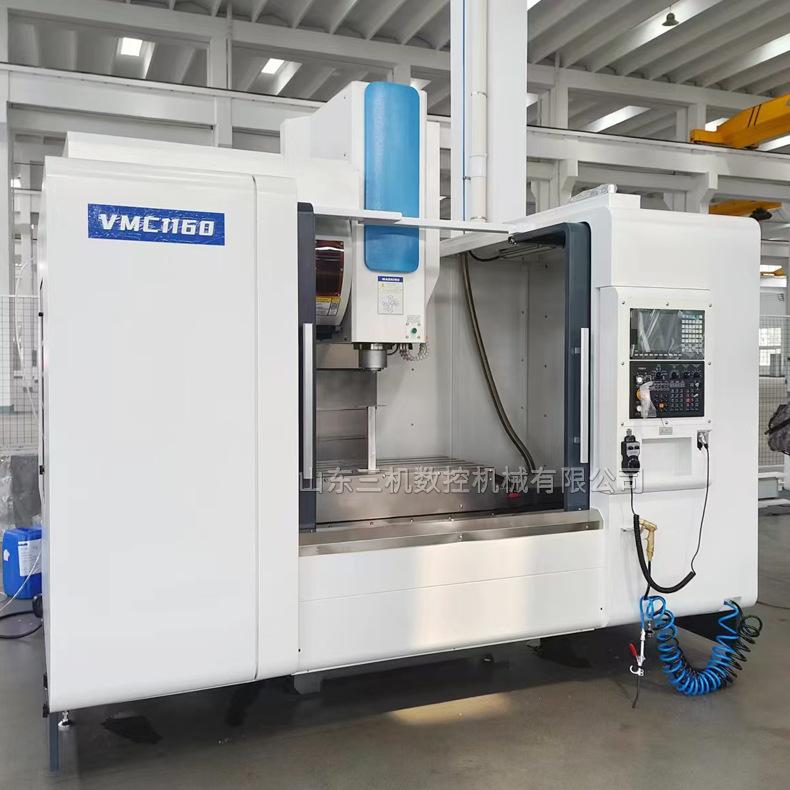

Centro de mecanizado vertical VMC1160

Cronograma

incógnita

1100 mm

Y

600 mm

Z

620 mm

Distancia desde la cara final del husillo hasta la mesa de trabajo

120-720 mm

Distancia desde el centro del husillo hasta la superficie de guía de la columna

675 mm

Parámetro del banco de trabajo

tamaño del escritorio de trabajo

1200×600 mm

Capacidad máxima de carga del banco de trabajo

900 kilos

Dimensiones de la ranura en T

5×18×120 mm

Parámetro de alimentación

Velocidad de movimiento rápido en el eje X

24 m/min

Velocidad de movimiento rápido en el eje Y

24 m/min

Velocidad de movimiento rápido del eje Z

24 m/min

Velocidad de movimiento de avanceX, Y, Z

1-10 m/min

Par motor con servicio de tres ejes

22/22/30 N.m

Parámetros del husillo

Método del husillo

correa de distribución

Cono del husillo

BT40-150

Rango de velocidad del husillo

8000 rpm

Potencia del motor del husillo

(Servo CA) 11 kW

Parámetro de la hoja

Capacidad del almacén de herramientas

24 cantidad

Tamaño máximo de la herramienta

Φ350/250 mm/Φ150

Peso máximo de la herramienta

8 kilos

Exactitud

precisión de posicionamiento（Norma JIS)

±0,008/300 mm

Repetibilidad（Norma JIS)

±0,005 mm

Apariencia y peso

Dimensiones

3100×2550×2900 mm

Peso de la máquina: aprox.

7000 kilos
