Pilar de FRP para Minería Operación Simple Alta Resistencia a la Tracción Pilar de FRP Dw38-30/100B

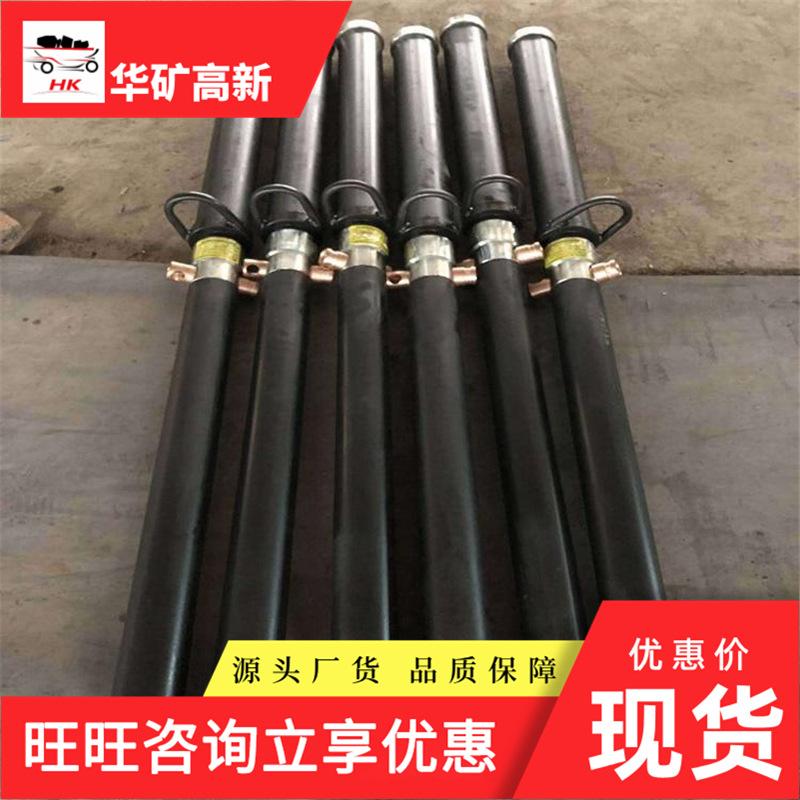

El cuerpo del cilindro del pilar simple de FRP está fabricado con FRP y es más ligero que el de los pilares de acero de la misma altura, por lo que también se le denomina pilar hidráulico simple ligero. Se utiliza principalmente como un nuevo tipo de equipo para el soporte avanzado y temporal en la excavación y el mantenimiento de túneles en la industria minera del carbón.

El pilar de FRP es un pilar de resistencia constante con suministro de fluido externo, fabricado con materiales no metálicos especiales. La ventaja del cilindro de pilar simple de FRP es su ligereza, lo que reduce considerablemente la intensidad de trabajo del operador y mejora la eficiencia. Es fácil de operar y usar. Posee una gran fuerza de anclaje y resistencia a la tracción en el soporte de proyección de anclajes subterráneos. Su gran fuerza de expansión unifica todo el techo. El material de FRP se caracteriza por su resistencia a la corrosión, fácil operación y larga vida útil. El pilar de FRP utiliza emulsión o agua hidrostática como fluido de trabajo. Los componentes clave (columna activa, cilindro, base, resorte de reajuste, etc.) incorporan tecnología anticorrosiva, con alta resistencia a ácidos y álcalis, ideal para diversos entornos de trabajo.

Proceso de uso:

(I) Proceso de elevación y soporte inicial Al levantar el soporte hidráulico simple de FRP, inserte la pistola de inyección en el sistema de tuberías en el cuerpo de la válvula de llenado de aceite de la válvula de tres vías, cuelgue el manguito de bloqueo, opere la pistola de inyección y el líquido a alta presión de la estación de bombeo abrirá la válvula unidireccional de bola en la válvula de tres vías a través de la pistola de inyección y entrará en el soporte, lo que obligará al pistón a subir.

(II) Proceso de soporte de carga: Tras la instalación del puntal hidráulico simple de PRFV, este se encuentra en estado de soporte de carga. A medida que aumenta el tiempo de soporte, aumenta la carga sobre la placa superior de la cara de trabajo. Cuando la carga sobre el puntal supera la resistencia nominal de trabajo, la fuerza del líquido a alta presión en la cavidad interna del puntal sobre la almohadilla de la válvula de seguridad supera la fuerza de sujeción preajustada del resorte de la válvula de seguridad en el manguito guía hexagonal. Esto comprime el resorte de la válvula de seguridad. La almohadilla de la válvula de seguridad y el manguito guía hexagonal se mueven juntos, la almohadilla de la válvula de seguridad se separa del asiento de la válvula, la válvula de seguridad se abre, el líquido de la cavidad interna se desborda y el pistón se contrae. La presión sobre la placa superior se equilibra de nuevo.

(III) Proceso de recuperación del pilar. Al recuperar el puntal hidráulico simple de FRP, inserte la manija de descarga en el orificio de descarga del cilindro de la válvula derecha de la válvula de tres vías, gire la manija de descarga, fuerce el manguito de la válvula, el tornillo de conexión, el cuerpo de la válvula de llenado de aceite y otros componentes para que se muevan axialmente como un todo, comprima el resorte de la válvula de descarga y la almohadilla de la válvula de descarga se separa de la superficie de sellado del cilindro de la válvula izquierda. La válvula de descarga se abre y el fluido de trabajo en la cavidad interna del puntal se rocía en la goaf a través del cilindro de la válvula izquierda. La columna activa se retrae por la acción de su propio peso y el resorte de reajuste. La recuperación del pilar se completa.
