La mesa de operación intrínsecamente segura TH12 para minería adopta una estructura a prueba de explosiones intrínsecamente segura para minería y cumple con los requisitos de GB3836.1-2010 y GB3836.4-2010. Es adecuada para minas de carbón subterráneas con peligros de explosión de gas y polvo de carbón, así como para entornos de carbón, metalurgia, industria química, materiales de construcción, alimentos, transporte y otros para control y visualización.

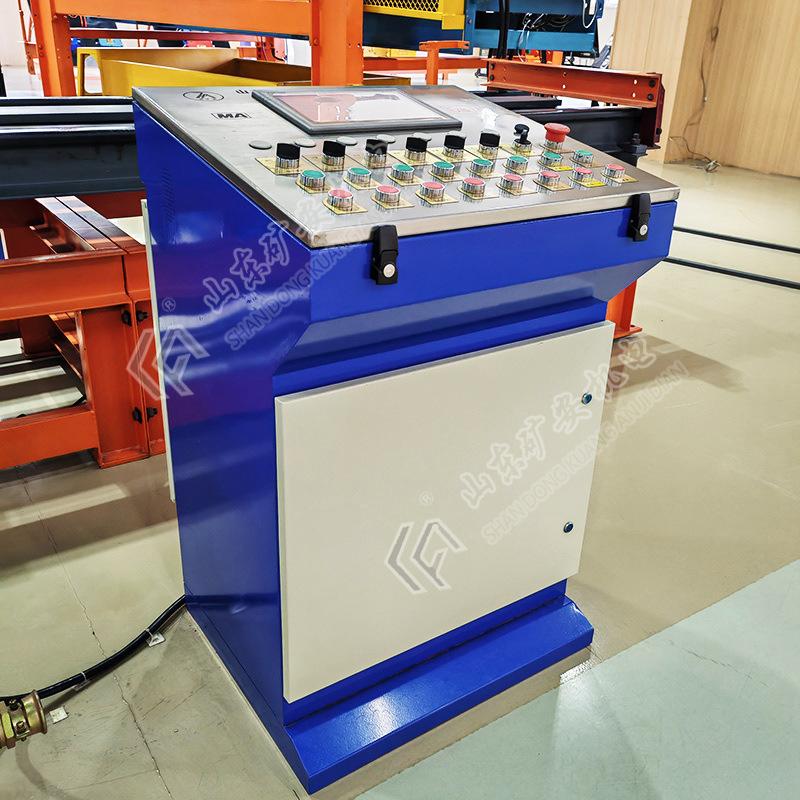

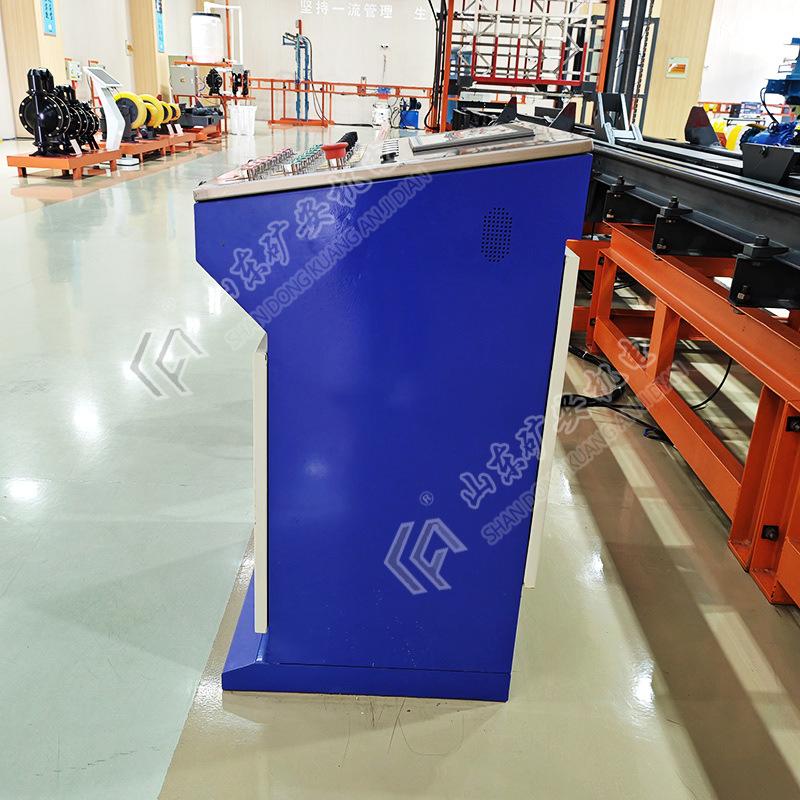

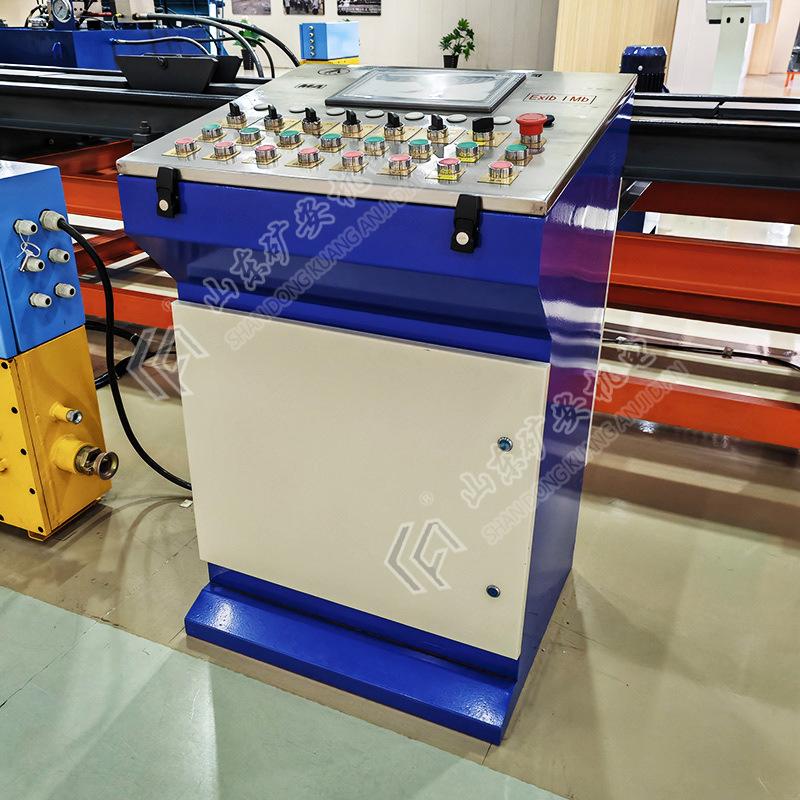

La mesa de operaciones es una estructura de piso, compuesta principalmente por una parte de control, una parte de visualización con luz indicadora LED y una parte de alarma de falla.

Al pulsar el botón de cierre, se envía una señal de indicación al controlador PLC. Tras recibirla, el controlador PLC envía una señal de ejecución según el programa preprogramado para activar el indicador LED y la alarma de la consola de operación.

Señal de entrada: 12 canales de conmutación pasivos

Señal de salida: 5 pares de contactos pasivos normalmente abiertos

Visualización de la señal: La señal luminosa debe ser claramente visible a 20 m en la oscuridad.

Función de control: Los 5 botones (interruptores de conversión) en la consola operativa pueden controlar el estado de bloqueo y funcionamiento del equipo según los requisitos del equipo controlado.

Función de depuración: función automática/manual/de mantenimiento

Función de visualización: 16 luces indicadoras en la consola pueden mostrar el estado de funcionamiento del equipo de acuerdo con los requisitos del equipo controlado.
