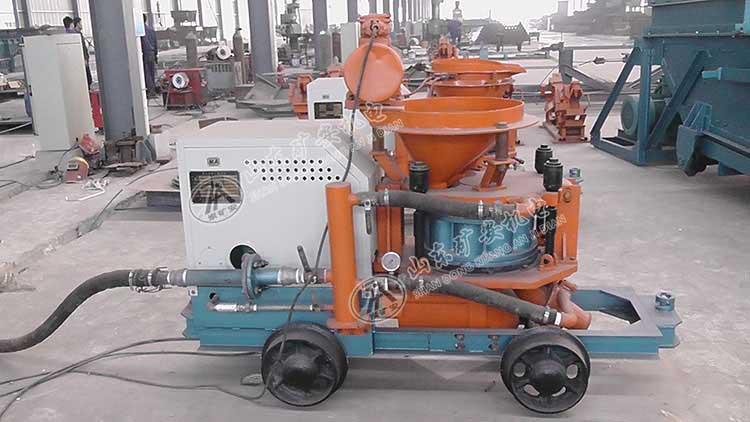

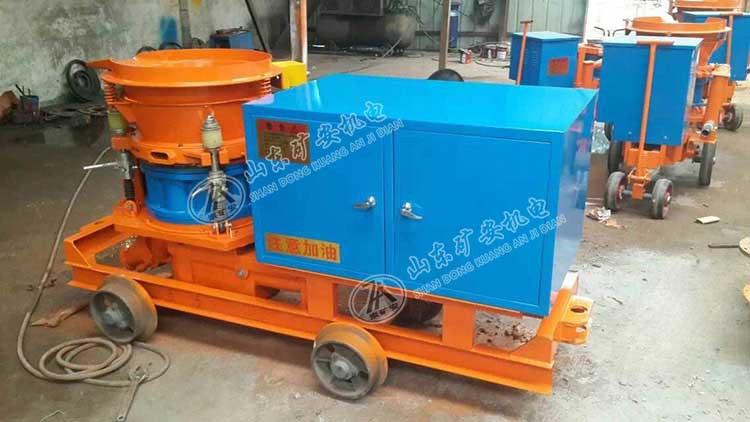

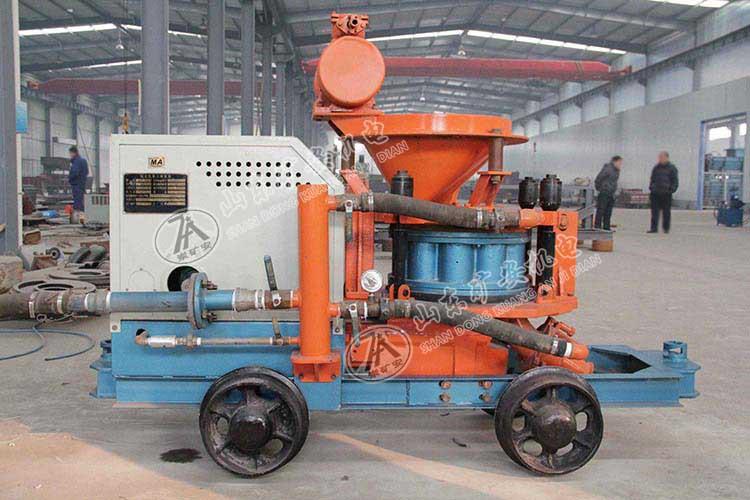

Xiong Força Tipo Espesso PZ-9 Pulverizador de Concreto Reparo Simples Pulverizador de Concreto Tipo PZ-9

A máquina de pulverização de concreto PZ-9 é um dispositivo usado para pulverização seca e úmida de concreto. Possui as características de tecnologia avançada, estrutura razoável, desempenho estável, operação e manutenção convenientes, longa vida útil da máquina de pulverização de construção e pode ser equipada com dois tipos de dispositivos de locomoção, rodas de borracha e rodas sobre trilhos. A máquina de pulverização PZ-9 é amplamente utilizada na construção de pulverização de concreto de túneis, bueiros, metrôs, projetos hidrelétricos e projetos subterrâneos.

O concreto projetado utiliza ar comprimido para transportar a mistura de concreto de acordo com a proporção através de uma tubulação e pulverizá-la em alta velocidade sobre a superfície a ser projetada para solidificar e endurecer, formando assim uma camada de suporte de concreto. Nos últimos anos, a tecnologia de concreto projetado tem sido amplamente utilizada nos campos da construção, construção de túneis ferroviários e rodoviários, construção de poços de mina, reforço de taludes, etc., devido ao seu processo simples, efeito único, custo econômico e rápida velocidade de construção.

O tipo de rotor direto não gruda na câmara do material, a descarga do material é suave, a eficiência é alta e o tempo é economizado.

Fixação de compensação elástica de quatro pontos, bom efeito de vedação, menos poeira ao redor da máquina e longa vida útil das peças de desgaste.

O fluxo de ar de vórtice de baixa pressão e alta velocidade é usado para transportar materiais, superando os problemas de aderência, bloqueio de tubos e deflexão de pulso durante o transporte de material, e o fluxo de material é uniforme, contínuo e estável.

O novo bocal e dispositivo de cotovelo de descarga melhoram o efeito de pulverização, com menos rebote e camada de pulverização de alta qualidade.

O chassi da máquina pode ser montado em tipo de pneu, tipo skid e tipo de roda ferroviária com vários calibres.

Os materiais misturados são descarregados na tremonha vibratória a partir da porta de descarga do misturador dosador (ou mistura e carregamento manual) e são alimentados na tremonha da máquina de concreto projetado através da tela. Eles são agitados pelo discador e injetados na cavidade de material reto do rotor. À medida que o rotor gira para a porta de descarga, o material é soprado para dentro do ciclone pelo ar comprimido que flui através da câmara de ar. Aqui, outro vento é introduzido a partir do ciclone, que sopra, acelera, gira, flutua e entra no tubo de alimentação em um estado espiral de múltiplas cabeças. Em seguida, entra no tubo de alimentação e chega ao bocal, onde uma pequena quantidade de água suplementar é adicionada e pulverizada.

A máquina de concreto projetado PZ-9 é composta principalmente por dispositivo de acionamento, conjunto do rotor, sistema de gás, sistema de injeção e caixa de controle elétrico.

Modelo PZ-9

Capacidade de injeção 9/h

Distância máxima de transmissão: 150m

Relação água-cimento < 0,35

Tamanho máximo do agregado 20mm

Diâmetro interno do tubo de entrega φ64mm

Pressão de trabalho 0,2-0,6 MPa

Consumo de ar 9-10/min

Potência de acionamento 7,5kW (10hp)

Nível de tensão 380 V, 440 V, 660 V, 1140 V 50 Hz/60 Hz

Chassi O chassi pode ser montado em tipo de pneu, tipo skid, tipo roda ferroviária
