Cabrestante de Registro para Minería en Venta Funcionamiento Suave Larga Vida Útil Fd-61K Cabrestante Ligero para Registro

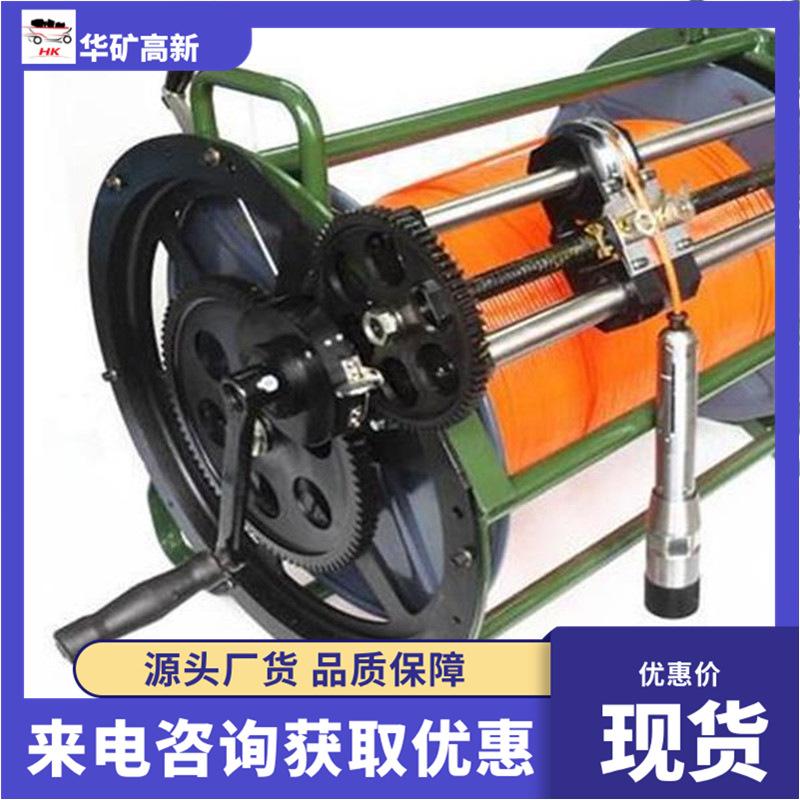

El cabrestante portátil de registro FD-61K consta de un bastidor de cabrestante, cable, conector de cable y polea de cabeza de pozo. Se puede utilizar junto con la herramienta de registro gamma de transmisión digital FD-3019 para mediciones geológicas en pozos profundos.

característica principal

1. Bastidor del cabrestante

El bastidor del cabrestante consta de un marco de cabrestante, una pata de apoyo, un tambor de enrollamiento, una manivela, un engranaje de transmisión, un dispositivo de freno, un colector y una toma de salida.

El bastidor del cabrestante está soldado a partir de tubos de acero sin costura de paredes delgadas, que son compactos, ligeros y resistentes.
Las patas se pueden bajar o subir para satisfacer diferentes requisitos de operación, manipulación y embalaje.
El tambor de bobinado está hecho de placa de aleación de aluminio mediante laminado integral.
La manivela incorpora un mecanismo de inserción rápida. Puede operar en tres estados: en funcionamiento, vacío y extraído tirando del manguito de bloqueo, lo que facilita la recogida, liberación, manipulación y empaquetado del cable.
El dispositivo de freno puede lograr la mejor condición de frenado ajustando la tuerca de posicionamiento
El colector está compuesto por tres anillos colectores y seis escobillas de carbón en contacto, lo que garantiza una transmisión confiable y duradera.
Las tomas de entrada y salida del cable son impermeables, de siete hilos, y se conectan directamente a la mesa de operaciones FD-3019. Los hilos 1 y 2 del conector son señales, los hilos 3, 4 y 5 son alimentación, y los hilos 6 y 7 son tierra.
2. Cable

Se utiliza un cable tripolar con revestimiento de plástico YHCJ-3X7/0.2. Cada núcleo del cable está compuesto por siete hilos de cobre de 0,2 mm. El núcleo está compuesto por dos hilos de fibra de aramida importada de alta resistencia y baja elongación como cuerpo principal para soportar la tensión. La capa exterior está hecha de poliuretano naranja importado como revestimiento, resistente al desgaste y a las bajas temperaturas.

3. Conector de cable

Este conector de cable utiliza el conector de cable FD-3019, que emplea un enchufe hembra coaxial de tres núcleos (núcleo interior: señal; núcleo medio: alimentación; núcleo exterior: tierra). La unión utiliza un anillo de sellado tipo "O", dos dispositivos de sellado interior y exterior, y una carcasa exterior de acero inoxidable de Ф40 mm. Se puede usar directamente con la sonda FD-3019 y se puede conectar fácilmente sin necesidad de herramientas, cumpliendo con los requisitos de sellado impermeable y siendo duradero.

4. Polea de cabezal de pozo

La polea de boca de pozo se utiliza para guiar el cable dentro del pozo. Esta polea es apta para diversos cables y para bocas de pozo con diámetros de Ф80 a Ф200 mm y diferentes condiciones.

El cabrestante de registro se utiliza para medir la inclinación y la profundidad del pozo de petróleo. Adopta un cambio de velocidad hidráulico-mecánico continuo en su estructura, que es fácil de operar, estable en funcionamiento, con un amplio rango de cambio de velocidad, gran peso de elevación y profundidad de medición profunda. Los componentes eléctricos pueden ser dispositivos a prueba de explosiones o no a prueba de explosiones según los requisitos del usuario, lo que es seguro y confiable. El cabrestante está equipado con un componente contador para mostrar la profundidad de medición y puede proteger eficazmente el equipo de medición del pozo de petróleo. Tiene mayores ventajas que productos nacionales similares y es un equipo ideal para el registro en campos petroleros.

Parámetros técnicos del cabrestante maderero
Modelo: CJ6000 (F), CJ7000 (F)
Profundidad de medición: 6000m, 7000m
Presión de trabajo de la bomba de engranajes hidráulica: 16 mpa
Presión de trabajo del motorreductor hidráulico: 15,7 mpa
Fuerza de elevación máxima: 4077N, 4077N
Diámetro del cable de acero: φ2,5 mm, φ2,5 mm
Tipo: Cambio de velocidad de engranajes más cambio de velocidad continuamente variable hidráulico
Dimensiones: 895*920*1075
Peso neto: 870kg.
