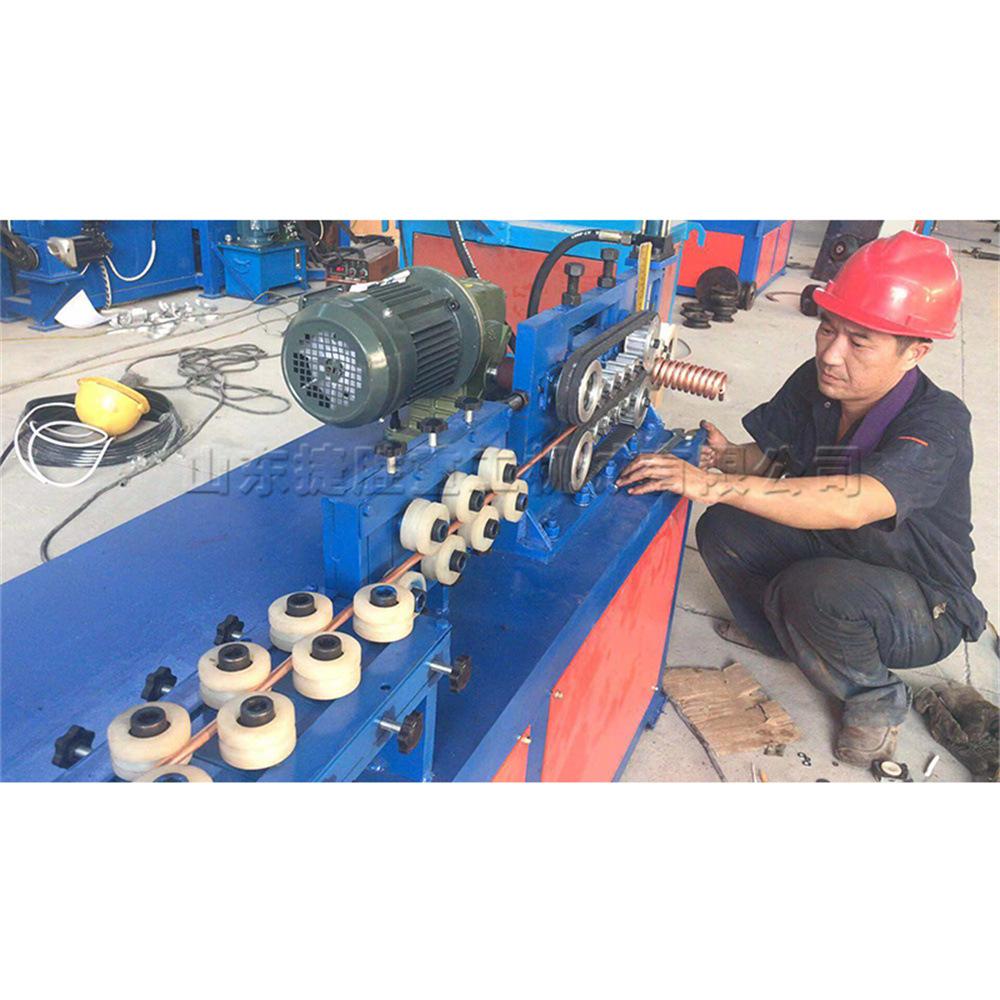

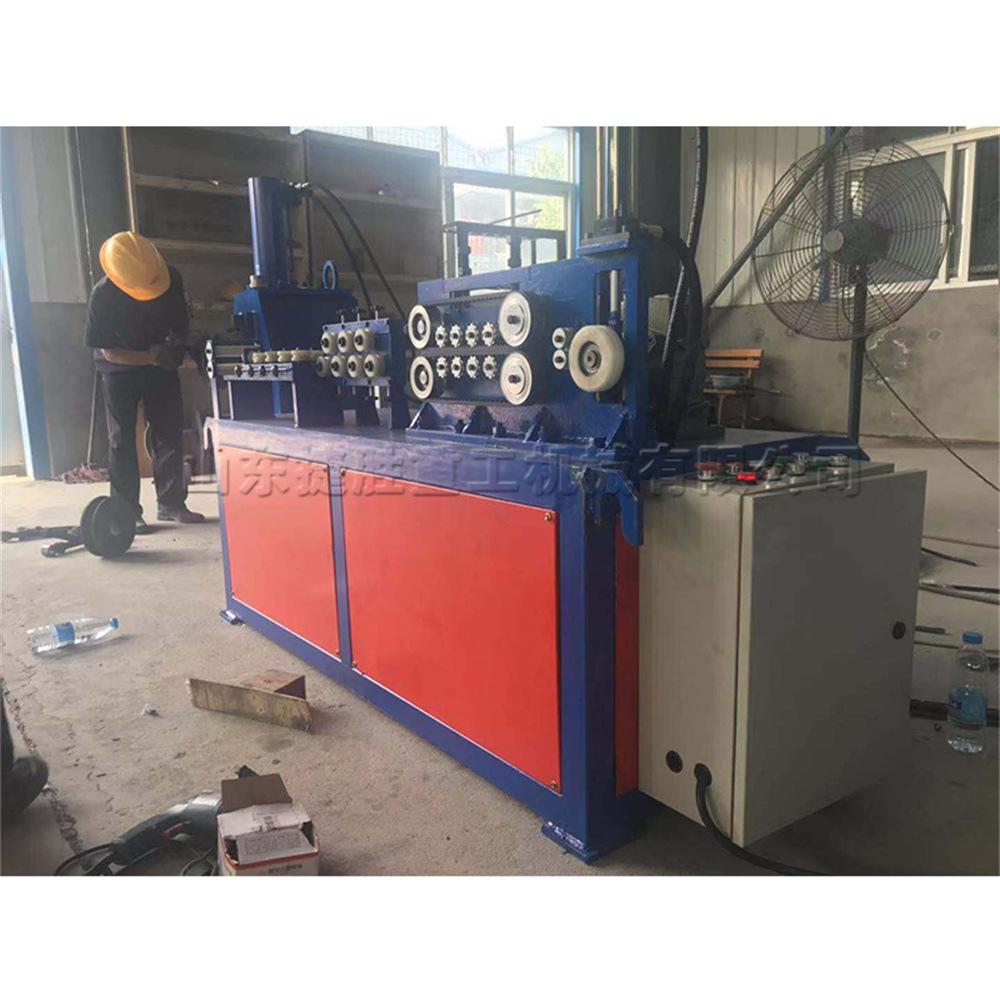

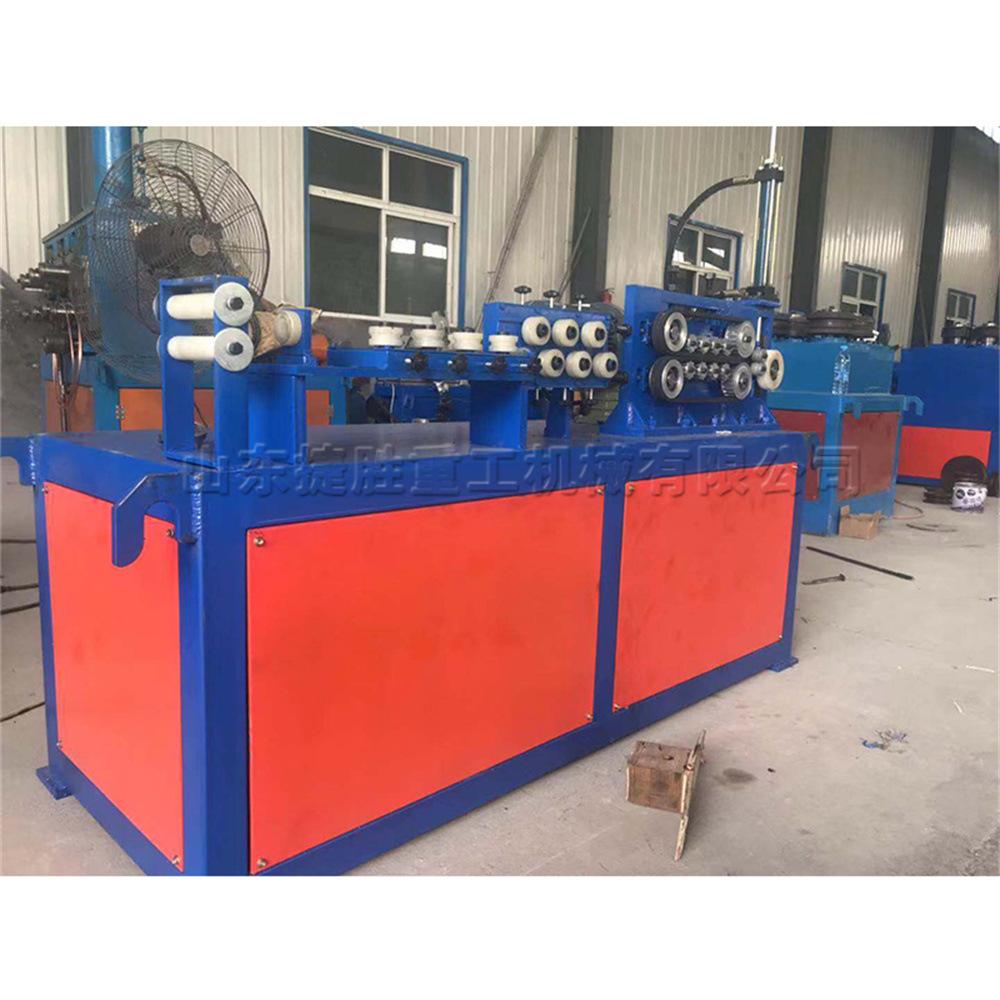

Máquina Enrolladora de Tubo Metálico Hidráulico Tubo de Aire Acondicionado Máquina Enrolladora Espiral Tubo de Acero Inoxidable Máquina Enderezadora Enrolladora
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
La máquina de bobina WFY—25/30/51/75 se utiliza paraEvaporadorEs un equipo para doblar y formar serpentines y bridas como intercambiadores de calor y bridas de hierro plano. Puede doblar tubos de metal y acero plano en piezas de trabajo cilíndricas, circulares, en forma de arco o espiral de pequeño diámetro sin cambiar básicamente las características de la sección transversal. Se utiliza ampliamente en evaporadores, intercambiadores de calor, petróleo, industria química, energía hidroeléctrica, estructuras metálicas e industrias de fabricación de maquinaria.Tiene una estructura razonable, tamaño pequeño, operación y mantenimiento convenientes y uso confiable.
Los principales parámetros técnicos
|
Parámetros técnicos del modelo |
Año laboral 7-30 |
WFY7-50 |
Año laboral 7-75 |
|
|
Módulo de sección de flexión máxima Cm |
5 |
12 |
21 |
|
|
Velocidad de plegado m/min |
5.6 |
5.0 |
2.8 |
|
|
Límite de fluencia del perfil MPa |
345 |
345 |
345 |
|
|
Empuje del cilindro T |
8 |
18 |
25 |
|
|
Acero redondo |
Modelo de sección transversal más grande |
Ф25 |
Ф38 |
Ф48 |
|
Radio de curvatura mínimo |
50 |
80 |
100 |
|
|
Doblado de acero plano |
Sección transversal máxima mm |
6×30 |
12×70 |
25×80 |
|
Radio de curvatura mínimo mm |
90 |
150 |
150 |
|
|
Tubo redondo (5D) |
Modelo de sección transversal más grande |
Ф28×3 |
Ф51×5 |
Ф76×5 |
|
Radio de curvatura mínimo mm |
80 |
130 |
190 |
|
|
Modelo de sección transversal más pequeña |
Ф6×1 |
Ф18×1.5 |
Ф20×1.5 |
|
|
Radio de curvatura mínimo mm |
30 |
60 |
80 |
|
|
tubo cuadrado |
Modelo de sección transversal más grande |
30×30×2,5 |
50×50×6 |
80×80×6 |
|
Radio de curvatura mínimo mm |
150 |
250 |
300 |
|
|
Modelo de sección transversal más pequeña |
10×2 |
20×2 |
20×2 |
|
|
Radio de curvatura mínimo mm |
40 |
60 |
80 |
|
