I. Descripción general

Nuestra empresa es un fabricante especializado en la producción de equipos de numeración, reparación, prueba y materiales para la reparación de cables de minería, con una sólida experiencia técnica y un equipo completo. Nuestros principales productos incluyen máquinas de parcheo en caliente para cables totalmente automáticas, máquinas numeradoras, secadoras, detectores de fallas en cables y cintas ignífugas para parcheo en caliente, entre otros. Estos productos se venden a numerosos grupos mineros en todo el país y son muy populares entre los usuarios de minas de carbón. Atendiendo a las necesidades de los usuarios, hemos desarrollado y producido esta máquina numeradora de cables totalmente automática, que cuenta con una serie de funciones automáticas como numeración por laminación, cierre y apertura hidráulica del molde, calentamiento automático y parada automática de temperatura, entre otras. Los números impresos en el cable son claros y nítidos, lo que la convierte en un equipo de numeración de cables certificado en China.

2. Principales parámetros técnicos

Voltaje de funcionamiento: 220 V

Corriente de trabajo: 3A

Potencia de calentamiento: 700W

Temperatura de calentamiento: 0-300 ℃ (ajustable)

Especificación del número de presión: 1,5 mm²-185 mm²

3. Introducción a la estructura

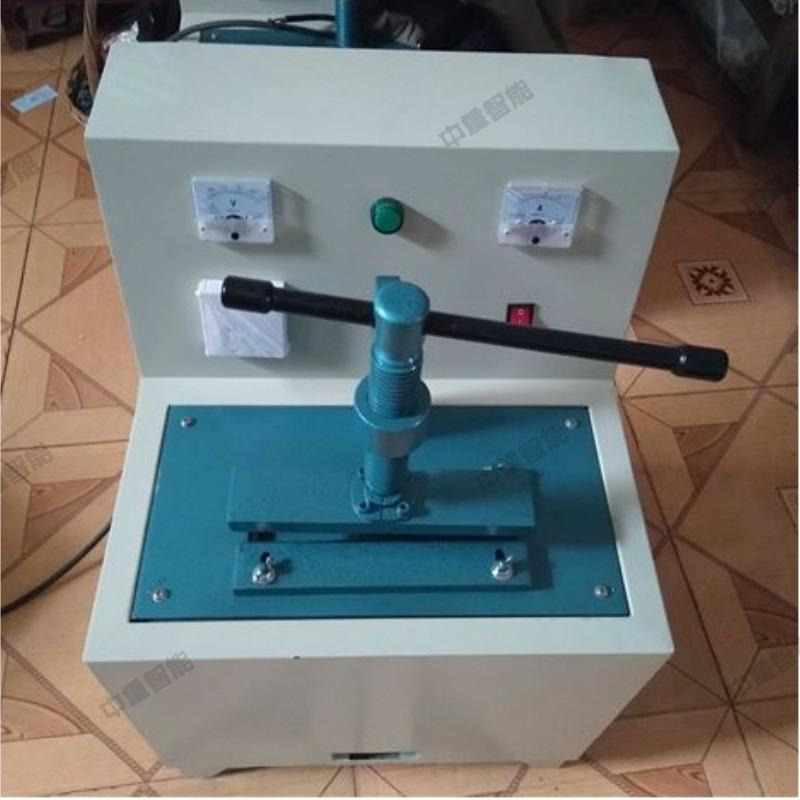

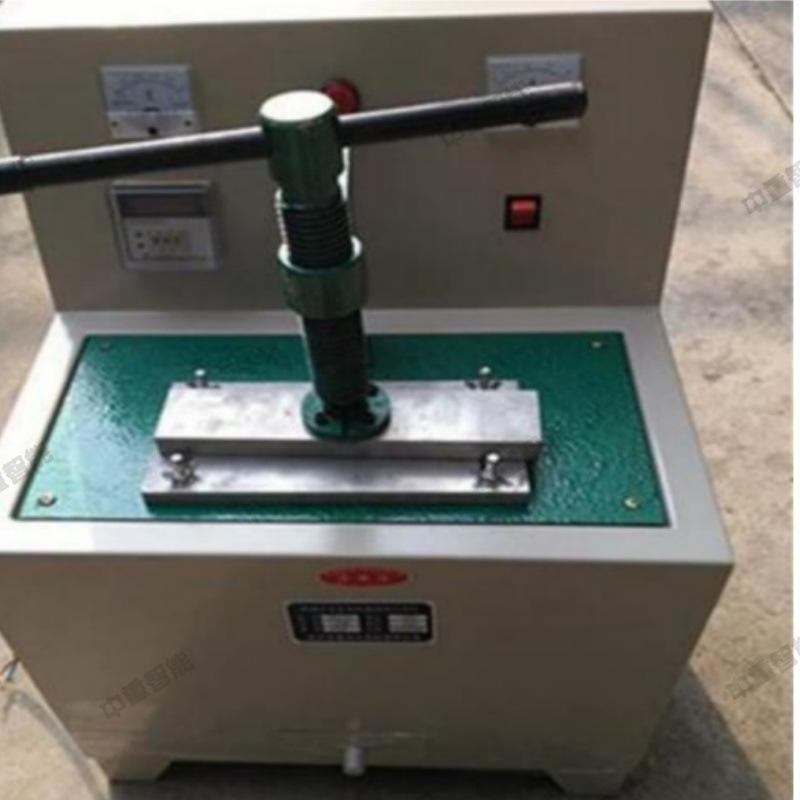

La máquina marcadora de cables totalmente automática se compone principalmente de un soporte, un sistema de control electrónico de temperatura, un sistema de sujeción de molde hidráulico, un panel de control de instrumentos, una placa calefactora, etc.

El soporte es el componente principal de la máquina. La placa calefactora, el sistema de control eléctrico y el sistema de sujeción hidráulica están instalados en él. Está fabricado con perfiles de acero soldados y cuenta con ruedas universales en la parte inferior, que permiten su libre desplazamiento en el lugar de trabajo. El sistema de control eléctrico incluye funciones como calentamiento y enfriamiento automáticos, y visualización digital de la temperatura. La sujeción hidráulica garantiza la presión necesaria durante el proceso de prensado de cables. El panel de control incluye un voltímetro, un amperímetro, una luz indicadora, un interruptor de perilla, un pulsador, un relé, un instrumento de visualización digital, un fusible, un contactor de CA y otros componentes. La placa calefactora es el componente principal de la numeradora. Un tubo calefactor está instalado en la placa para suministrar la energía térmica necesaria para el prensado de cables. El dial de numeración está ubicado en la ranura central de la placa calefactora, conformando así un conjunto completo de procesos automatizados de prensado de cables con indicación luminosa, sujeción hidráulica, apertura del molde, control automático de temperatura y fácil movimiento.

4. Instrucciones de uso

1. Cableado: Primero conecte el sistema de control electrónico a una fuente de alimentación de 220 V (usando un cable de 6 mm2), encienda el interruptor, la energía está conectada, la luz indicadora se vuelve roja, el instrumento de control de temperatura muestra la temperatura ambiente y verifique si el voltaje del voltímetro es normal, sistema de control de temperatura (220 V).

2. Calibre el instrumento de control de temperatura: gire el instrumento a la posición de ajuste y compruebe que la temperatura esté dentro del rango requerido por la presión del cable (Nota: Se ajustó a aproximadamente 160 °C antes de salir de fábrica). Gire en sentido horario para aumentar la temperatura y en sentido antihorario para disminuirla, y luego gírelo a la posición de medición de temperatura.

3. Según el tamaño, número, longitud y modelo del cable, gire el disco de código para obtener el código requerido y ajuste el deflector, como MYP3×50-160#-280m.

4. Sujete el cable: inserte el cable en el dial, cierre la abrazadera, active el conector y apriete el cable. No lo afloje demasiado para evitar pulsaciones incorrectas.

5. Calentamiento: Presione el botón de calentamiento (verde); la luz verde se enciende, la luz roja se apaga y comienza el calentamiento. Cuando la temperatura alcance aproximadamente 100 °C, presione ligeramente el gato para evitar que se afloje. Después de unos 20 minutos, la temperatura sube a la temperatura establecida (160 °C). La alimentación se corta automáticamente para detener el calentamiento; la luz verde se apaga y la luz roja se enciende. En este momento, la temperatura puede subir unos 10 °C y luego baja automáticamente. Se detiene automáticamente cuando baja a la temperatura establecida. Abra la matriz, retire el cable y el prensado se completa.

6. Repita los procedimientos de operación 3-4 anteriores para presionar otros cables.

5. Cosas a tener en cuenta

1. Al realizar el cableado, asegúrese de prestar atención al voltaje requerido por la máquina, 220 V.

2. Esta máquina no es a prueba de explosiones y no puede utilizarse para operaciones subterráneas.

3. Conecte el cable de tierra para evitar fugas eléctricas.

4. No desmonte el circuito de la máquina a voluntad para evitar una conexión incorrecta y quemar piezas.

VI. Compromiso de servicio

Todos los productos fabricados en nuestra fábrica se procesan y producen según las normas nacionales y empresariales. Los productos vendidos cuentan con tres garantías (reparación, reemplazo y reembolso) y un año de garantía gratuita (excepto por daños causados por factores humanos). Fuera del período de garantía, los usuarios pueden disfrutar de precios preferenciales en el suministro y la reparación de piezas. Implementamos servicios de seguimiento posventa y capacitamos a los operadores para garantizar un uso normal por parte de los usuarios.
