Anillo dentado para diseño de arco de mina de carbón anillo dentado de mina para reducir la concentración de esfuerzos anillo de diente recto de mina

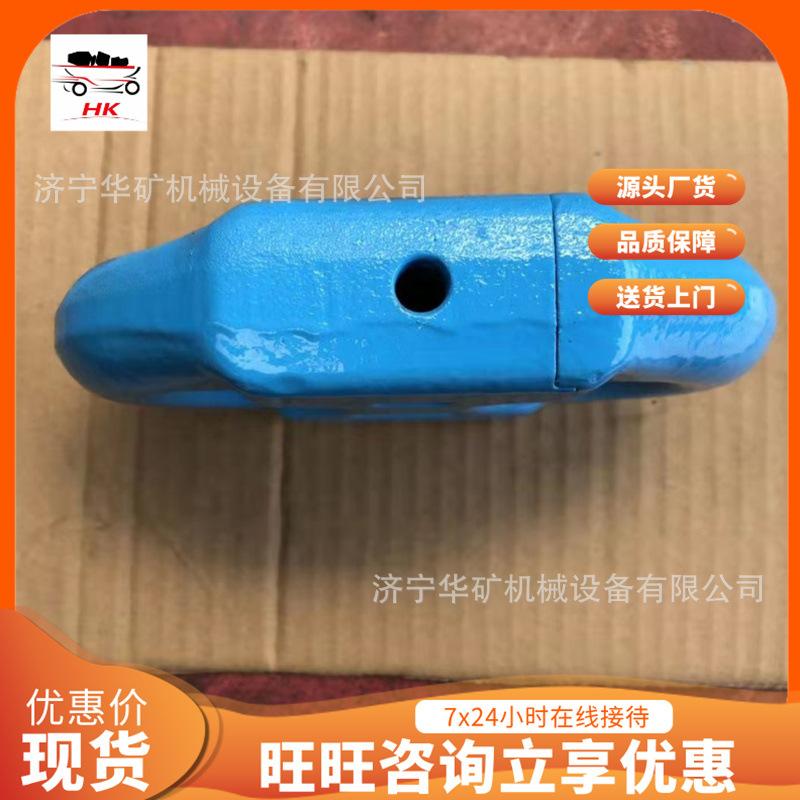

Introducción del producto de anillo dentado:

Los anillos de engranaje recto también se llaman anillos de engranaje dentado y anillos de engranaje de escalera. Los nombres se basan en las formas de los dientes de sus superficies de acoplamiento. La diferencia entre los anillos de engranaje dentado, los anillos de engranaje recto y los anillos de engranaje de escalera radica en las diferentes formas de los dientes de sus superficies de acoplamiento. Su apariencia y estructura son las mismas.La norma MT/T 99-1997 se utiliza para el diseño. Debido a las diferentes formas de los dientes de los tres tipos de platos, su rendimiento sigue siendo diferente cuando se someten a una fuerte tensión.

1. El plato dentado se llama así porque su forma se asemeja a la de una hoja de sierra. La desventaja es que la forma de los dientes es relativamente pequeña y el punto de fuerza de un solo diente está demasiado concentrado, lo que tiende a provocar la rotura y pérdida de piezas dentales.

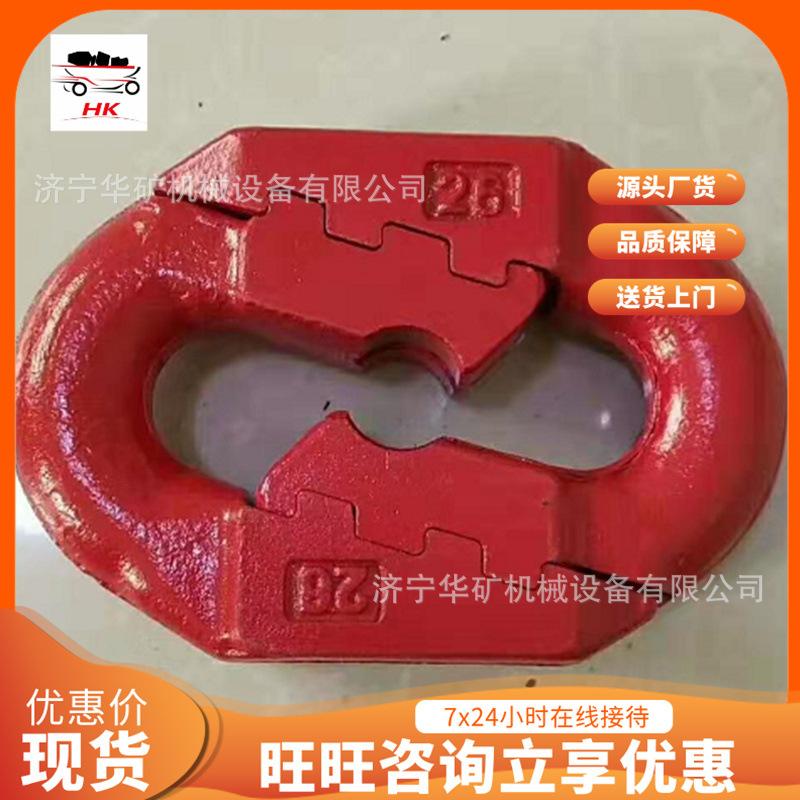

2. El plato dentado recto con unión de anillo es una mejora del plato dentado de sierra. La forma de sus dientes se ha modificado para que sean más anchos y verticales, y los puntos de tensión son relativamente uniformes. Sin embargo, aún existen puntos de concentración de tensión en las esquinas, por lo que aún no es la estructura óptima.

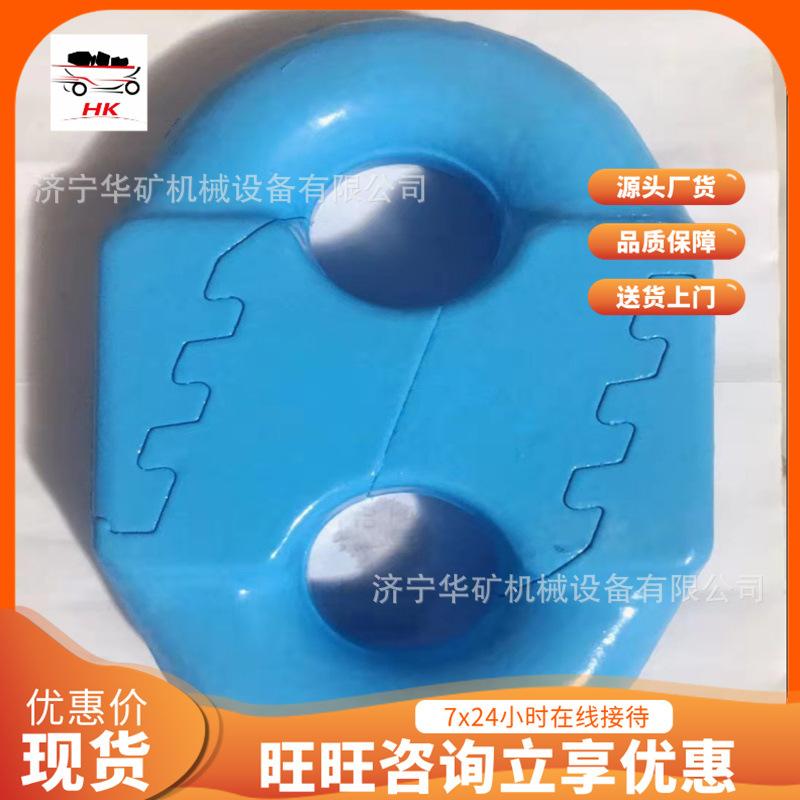

3. El anillo de cadena con unión de dientes de escalera mejora la forma del diente recto en un diente trapezoidal en ángulo sobre la base del anillo de cadena con unión de dientes rectos, y agrega un diseño de arco en la unión de la esquina, que es más propicio para reducir la concentración de tensión y aumentar la resistencia a la rotura.

Parámetros del producto de anillo dentado:

tipo:Anillo diente de sierra, anillo diente de arco, anillo diente de escalera

Especificación: 18X64、22X86、24X86、26X92、30X108、34X126

Material: 23 manganeso, 20 manganeso, 20 vanadio manganeso

usar: Se utiliza para conectar cadenas mineras de eslabones redondos. Se puede instalar horizontal o verticalmente.

Especificación(milímetros)   respeto por uno mismo(kilogramos)   Carga de prueba(kn)  Alargamiento máximo(%) Carga mínima de rotura(kn)

18X64       0.727         320         1.2              370

22x86       1.498         480          1.2              550

24x86       1. 778         570          1.2              660

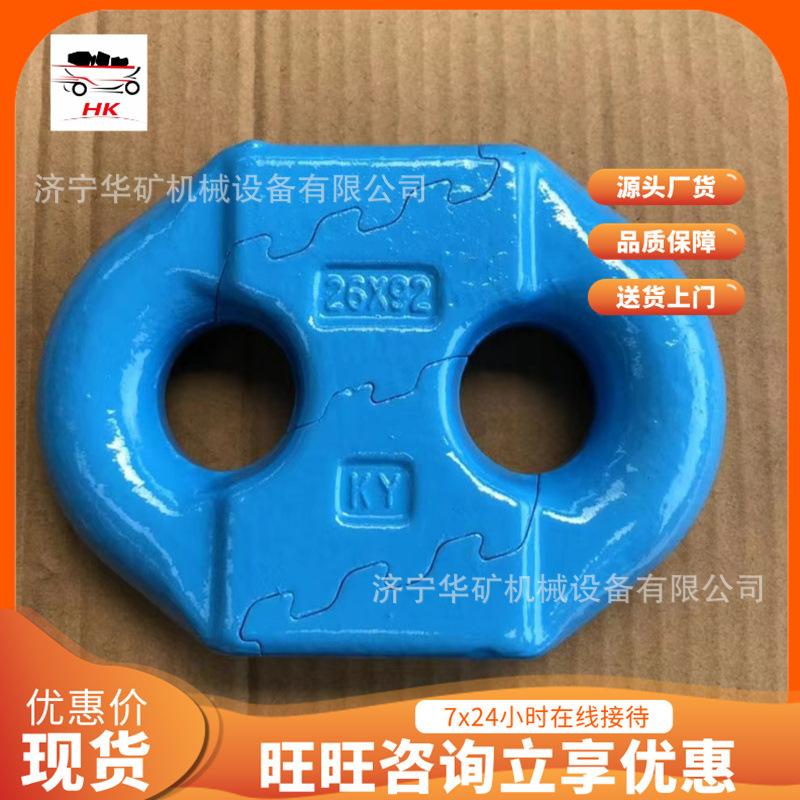

26x92       2.148         640          1.2              770

30x108      3.552          850         1.2              1020
