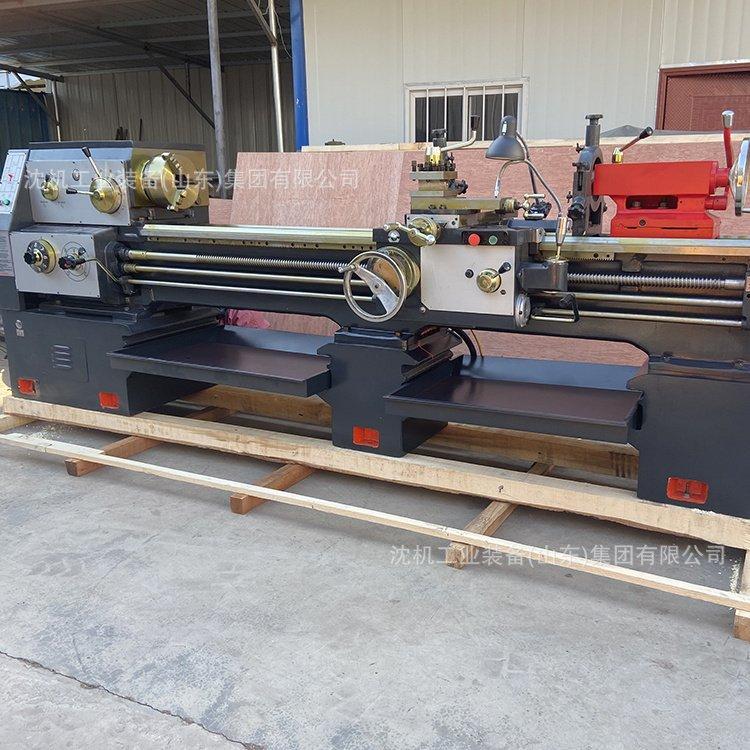

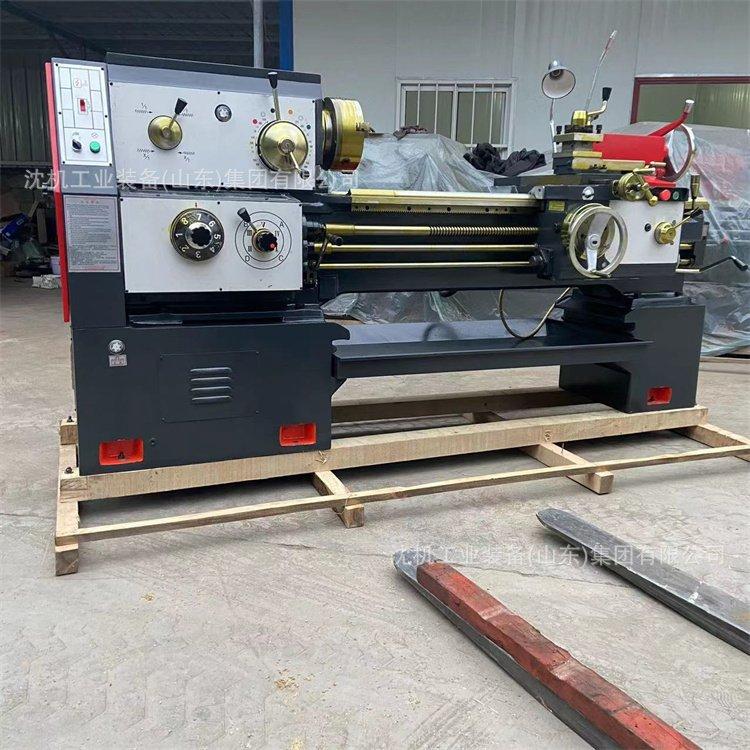

Torno industrial general Shen machine CA6140X1000 torno de corte de alta resistencia torno para agujeros grandes
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Características estructurales de C6140x1000:
1）El rodamiento del plano del husillo adopta un rodamiento NSK (Japan Seiko)
2）Los rodamientos de transmisión por correa utilizan rodamientos NSK (Japan Seiko)
3）Bajo nivel de ruido de la caja de engranajes del husillo principal (rectificada por rectificadora CNC de tornillo sinfín)
4）La dureza por temple del lecho es superior a HRC52℃
5）El dispositivo de iluminación utiliza lámparas de cuarzo de Taiwán
6）El motor principal utiliza un motor de exportación
7）La precisión de la guía lineal está garantizada por la rectificadora de guías lineales de la fábrica Fuji de Japón
8）Use centro de procesamiento de marca famosa nacional para el procesamiento de la caja

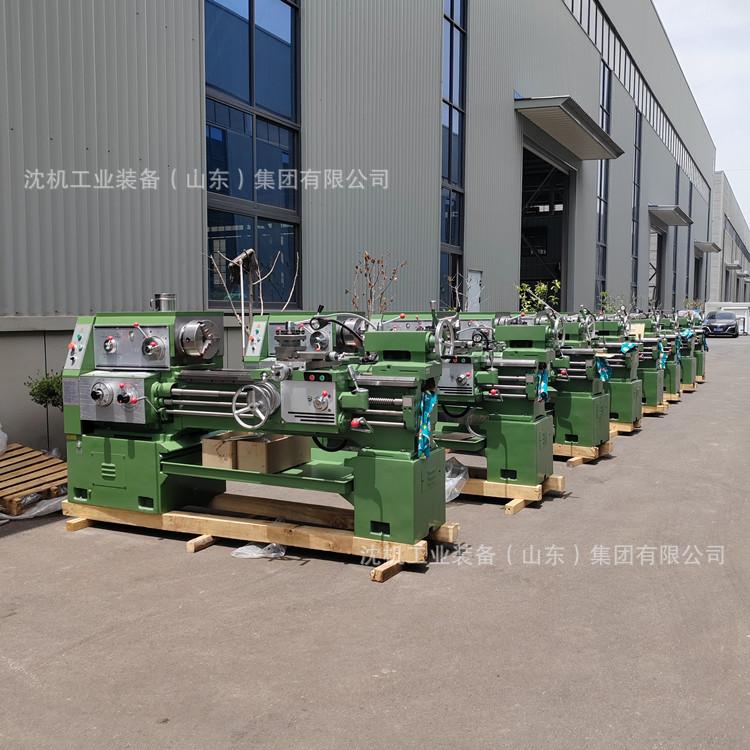

Podemos personalizar tornos de formas especiales y 20 tornos torno CA6140, torno de bancada CA6240, torno horizontal CA6150 y torno de bancada CA6250 según las necesidades del cliente.
| CA6140A | CA6240A | CA6150A | CA6250A | ||
| Diámetro de rotación del lecho | mm | 400 | 400 | 500 | 500 |
| Diámetro de rotación del portaherramientas | mm | 210 | 210 | 300 | 300 |
| Diámetro de rotación interna del sillín × longitud efectiva | mm | - | 630×210 | - | 720×210 |
| Longitud máxima de la pieza de trabajo/longitud máxima de torneado | mm | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 |
| Distancia desde el centro del husillo hasta el riel guía del plano de la bancada | mm | 205 | 205 | 250 | 250 |
| Diámetro del orificio del husillo/conicidad del extremo frontal del orificio del husillo | mm | φ52 /Cono Morse n.º 6 |
φ52 /Cono Morse n.º 6 |
φ52/82 /Cono Morse n.º 6 |
φ52/82 /Cono Morse n.º 6 |
| Nivel de velocidad del husillo: avance/retroceso | 24/12 | 24/12 | 24/12 | 24/12 | |
| Rango de velocidad del husillo | |||||
| Adelante | r/min | 50 Hz: 11-1600 60 Hz: 12-1680 |
50 Hz: 11-1600 60 Hz: 12-1680 |
50 Hz: 11-1600 60Hz:26-2000 |
50 Hz: 11-1600 60Hz:26-2000 |
| contrarrestar | r/min | 50 Hz: 14-1580 60 Hz: 16,8-1896 |
50 Hz: 14-1580 60 Hz: 16,8-1896 |
50 Hz: 14-1580 60Hz:26-2000 |
50 Hz: 14-1580 60Hz:26-2000 |
| Rango de alimentación longitudinal (64 tipos) | |||||
| Alimentación estándar | mm/r | 0,08-1,59 | 0,08-1,59 | 0,08-1,59 | 0,08-1,59 |
| Alimento pequeño | mm/r | 0,028-0,054 | 0,028-0,054 | 0,028-0,054 | 0,028-0,054 |
| Aumentar la alimentación | mm/r | 0,86-3,16 | 0,86-3,16 | 0,86-3,16 | 0,86-3,16 |
| Rango de alimentación transversal (64 tipos) | |||||
| Avance estándar para tornos | mm/r | 0,04-0,79 | 0,04-0,79 | 0,04-0,79 | 0,04-0,79 |
| Alimento pequeño | mm/r | 0,014-0,027 | 0,014-0,027 | 0,014-0,027 | 0,014-0,027 |
| Aumentar la alimentación | mm/r | 0,86-3,16 | 0,86-3,16 | 0,86-3,16 | 0,86-3,16 |
| Velocidad de movimiento rápida del portaherramientas longitudinal/lateral | m/min | Vertical 4 Horizontal 2 |
Vertical 4 Horizontal 2 |
Vertical 4 Horizontal 2 |
Vertical 4 Horizontal 2 |
| Rango de hilos de procesamiento | |||||
| Rosca métrica 44 tipos | mm | 1-192 | 1-192 | 1-192 | 1-192 |
| 39 tipos de subprocesos de módulo | mm | 0,25-48 | 0,25-48 | 0,25-48 | 0,25-48 |
| 21 tipos de hilo británico | Diente/pulgada | 2-24 | 2-24 | 2-24 | 2-24 |
| 37 tipos de roscas de paso diametral | 1-96 | 1-96 | 1-96 | 1-96 | |
| Recorrido máximo del poste de herramientas superior/inferior | mm | 140/320 | 140/320 | 140/320 | 140/420 |
| Ángulo de rotación del plato giratorio del portaherramientas | ° | ±90 | ±90 | ±90 | ±90 |
| Distancia desde la línea central del husillo hasta la superficie de soporte de la herramienta | mm | 26 | 26 | 26 | 26 |
| Tamaño de la sección transversal de la barra de herramientas | mm | 25×25 | 25×25 | 25×25 | 25×25 |
| Diámetro del husillo del contrapunto × carrera y conicidad del orificio del husillo | mm | 75×150 Cono Morse n.° 5 |
75×150 Cono Morse n.° 5 |
75×150 Cono Morse n.° 5 |
75×150 Cono Morse n.° 5 |
| Paso de tornillo | mm | 12 | 12 | 12 | 12 |
| Potencia del motor principal del torno | kilovatios | 7.5 | 7.5 | 7.5 | 7.5 |
| Peso neto (aprox.) | |||||
| 750 mm | kilogramo | 1990 | 1990 | 2060 | 2060 |
| 1000 mm | kilogramo | 2070 | 2070 | 2140 | 2140 |
| 1500 mm | kilogramo | 2220 | 2220 | 2290 | 2290 |
| 2000 mm | kilogramo | 2570 | 2570 | 2640 | 2640 |
| Dimensiones generales (largo x ancho x alto) | |||||
| 750 mm | mm | 2418×1000 ×1267 |
2418×1000 ×1267 |
2418×1037 ×1312 |
2418×1037 ×1312 |
| 1000 mm | mm | 2668×1000 ×1267 |
2668×1000 ×1267 |
2668×1037 ×1312 |
2668×1037 ×1312 |
| 1500 mm | mm | 3168×1000 ×1267 |
3168×1000 ×1267 |
3168×1037 ×1312 |
3168×1037 ×1312 |
| 2000 mm | mm | 3668×1000 ×1267 |
3668×1000 ×1267 |
3668×1037 ×1312 |
3668×1037 ×1312 |
|
|
|||
|
Configuración estándar de fábrica de la máquina: |
|
|

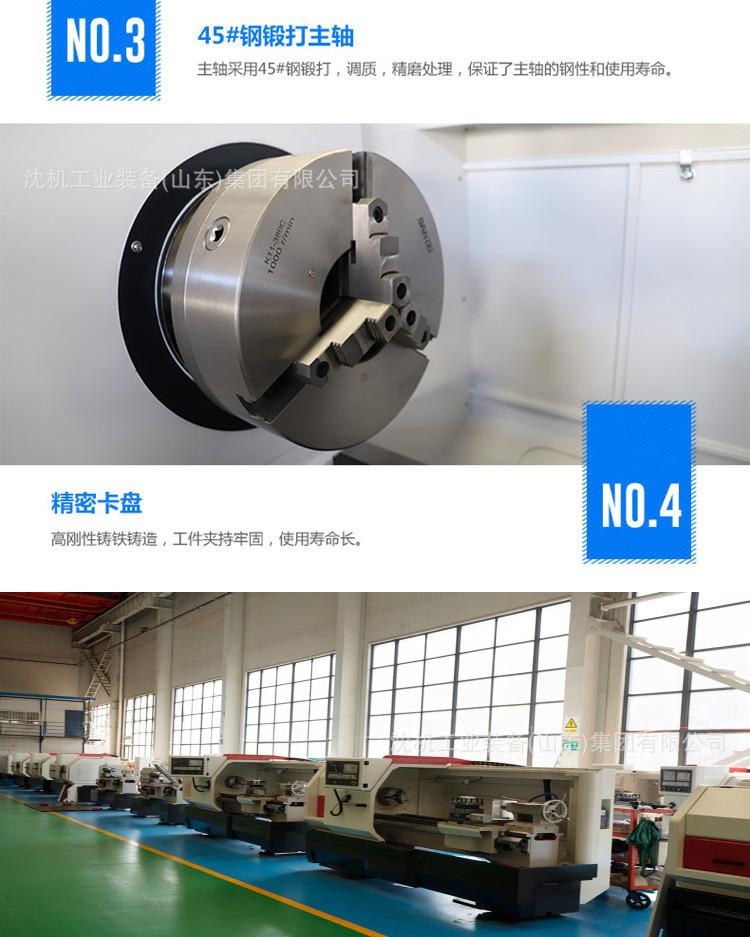

1. Un juego de mandril de tres mordazas y brida 2. Conjunto superior uno 3. Fijo el de arriba 4. Una pistola de engrase 5. Un juego de láminas de ajuste para máquina herramienta 6. Hay 4 llaves de gancho de uso común 7. Una línea de freno (proporcionada) 8. Una perla de lámpara (adjunta) |
1、máquina herramienta6 tornillos de fijación 2. Hay 3 llaves de boca abierta de uso común 3. Tres llaves hexagonales de uso común 4. 1 llave de boca abierta para tuerca del contrapunto 5. Un destornillador 6. Un par de pastillas de freno (proporcionadas) 7. Una marca de aceite (proporcionada) 8. Un manual de instrucciones |
|
Equipamiento opcional (con precio por separado) |
|
|
1. Un juego de mandril de cuatro mordazas y brida 2. Un juego de soporte central y reposaherramientas 3. El primero en la actividad 4. Un mandril de taladro con una biela 5、medidor eléctricojuego de 5u 6. Reductor |
|
Nota: Debido a la mejora continua del producto, la apariencia y los parámetros técnicos de esta máquina herramienta son solo de referencia. La apariencia y los parámetros técnicos reales están sujetos al momento de realizar el pedido.
