proyecto |
unidad |
CW61200 |
|
Diámetro máximo de rotación del lecho |
mm |
2000 |
|
Clase de transferencia de pieza de trabajoDiámetro máximo de corte |
mm |
1600 |
|
Corte máximolongitud |
mm |
8000 |
|
Ancho de la barandilla de la cama |
mm |
1100 |
|
Código de extremo del husillo |
|
A2-15(8×M22) |
|
Diámetro del orificio pasante del husillo |
mm |
130 |
|
Orificio cónico del extremo delantero del husillo |
mm |
1:20/140 |
|
Rango de velocidad del husillo |
r/min |
Adelante:3.15~315； Inversión:3.5~291 |
|
Tipos de velocidad del husillo |
|
Adelante:21； Inversión:12 |
|
Número de cantidades de avance vertical y horizontal |
|
56/56 |
|
Gama de alimentación |
mm |
Retrato:0.1~12 ;Horizontal:0.05~6;Portaherramientas superior:0.025~3 |
|
Rango de rosca métrica |
mm |
44;1~120mm |
|
Rango de números de rosca en pulgadas |
|
31;28~1/4 |
|
Rango de números de subprocesos del módulo |
mm |
45;0.5~60mm |
|
Rango de números de rosca de paso de diámetro |
|
38;1/2~56DP |
|
Distancia vertical desde el centro del husillo hasta la superficie base de la herramienta |
mm |
48 |
|

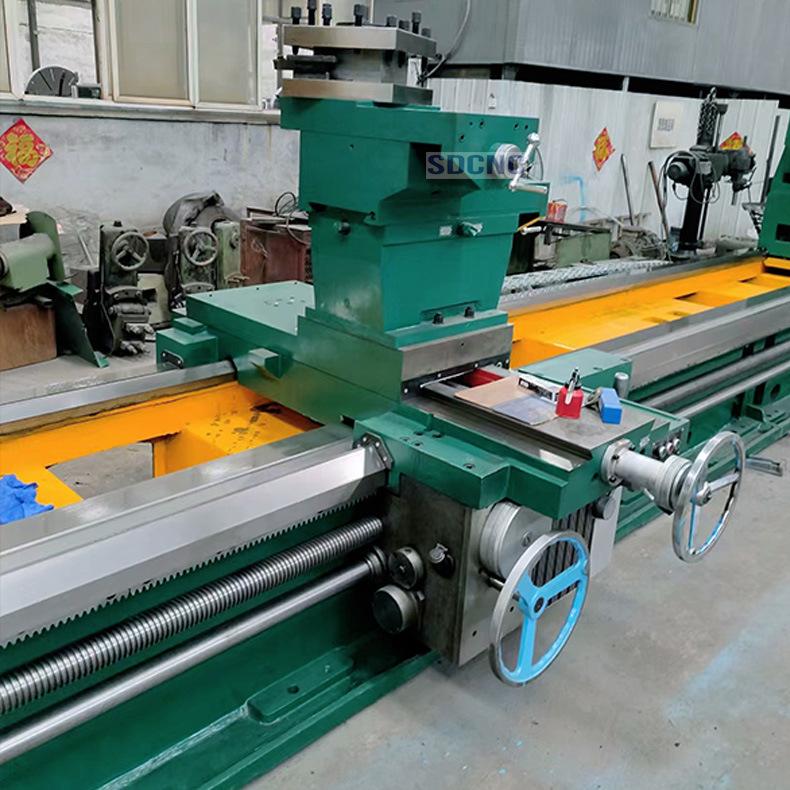

Ángulo de rotación del portaherramientas |
Cada vez |
±90° |
|
Recorrido lateral máximo del poste de herramientas inferior |
mm |
1005 |
|
Carrera máxima del soporte de herramienta superior |
mm |
300 |
|
Sección de la barra de herramientas |
mm |
45(Tamaño del portaherramientas260x260） |
|
Portaherramientas velocidad de movimiento rápido |
mm/min |
retrato:3740;Horizontal:1870;Porta cuchillos pequeño:935 |
|

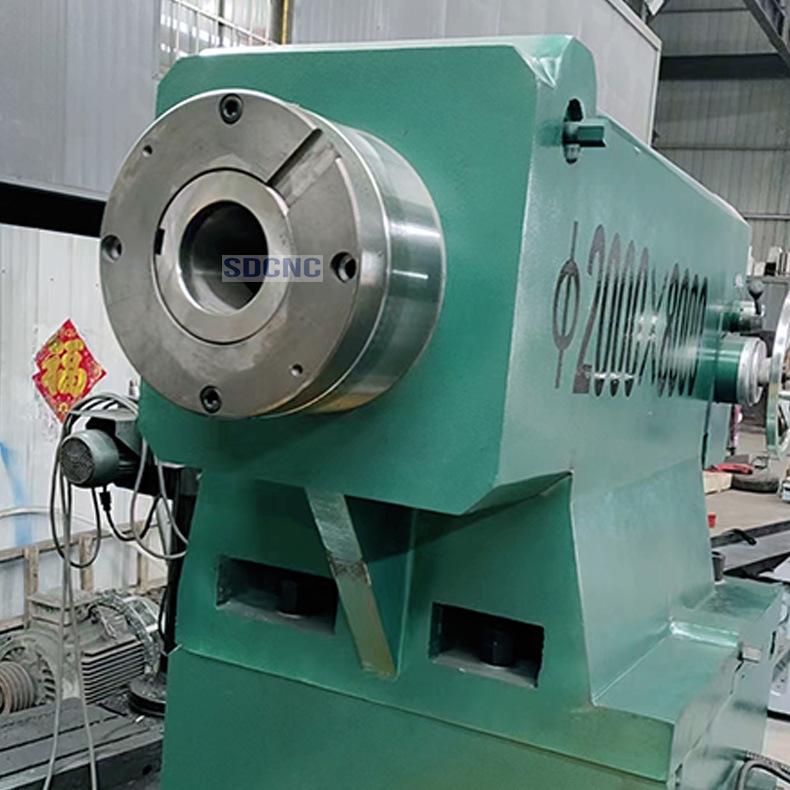

Diámetro del manguito del contrapunto |
mm |
240 |
|
Recorrido del manguito del contrapunto |
mm |
300 |
|
Orificio cónico del manguito del contrapunto |
|
Métrico80 |
|
potencia del motor principal |
kilovatio |
30kilovatio |
|
Longitud de la máquina |
mm |
11400 |
|
Ancho de la máquina |
mm |
2150 |
|
Altura de la máquina |
mm |
2550 |
|
Peso máximo de la pieza de trabajo |
kilogramo |
12000 |
