Suministrado Directamente del Fabricante Cw61125 Torno Horizontal Convencional de Servicio Pesado con Gran Diámetro de Giro para Corte de Metal
Variaciones
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo

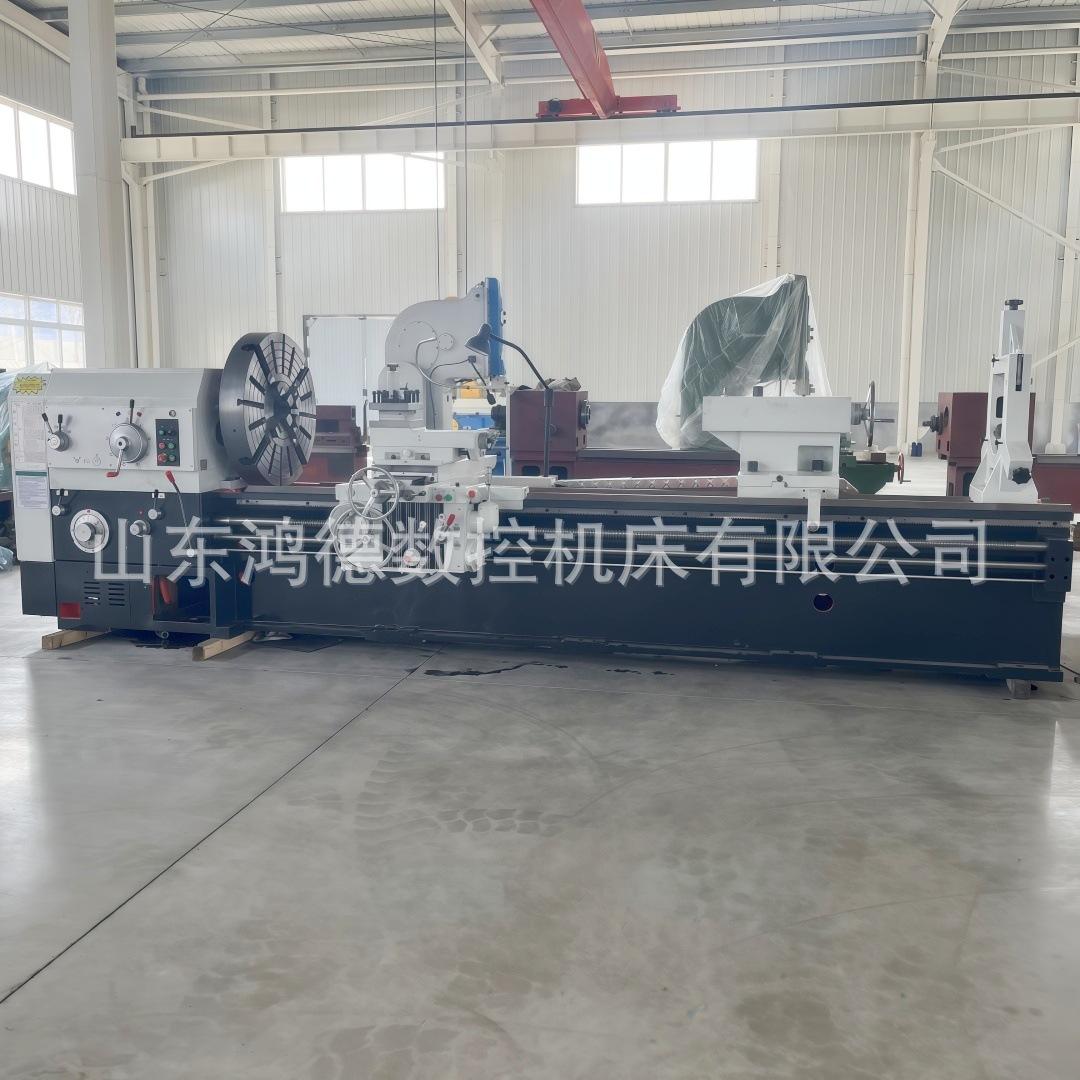

Este torno ofrece alta potencia, gran rigidez y un amplio rango de regulación de velocidad del husillo. Es adecuado para cortes de alta potencia o alta velocidad. Puede tornear caras frontales, círculos externos, agujeros internos y diversas roscas métricas, imperiales, modulares y diametrales, además de realizar taladrado, trepanado, mandrinado y otros procesos.
El frenado y el avance y retroceso del eje principal se controlan hidráulicamente. El frenado es sensible y fiable, y la velocidad se puede ajustar pulsando un botón sin detener la máquina.
◆La caja del cabezal está lubricada con aceite a presión y hay varios rangos de velocidad del husillo para que los usuarios elijan.
◆Hay un mecanismo de seguridad dentro de la caja deslizante para evitar que el torno se dañe debido a una sobrecarga.

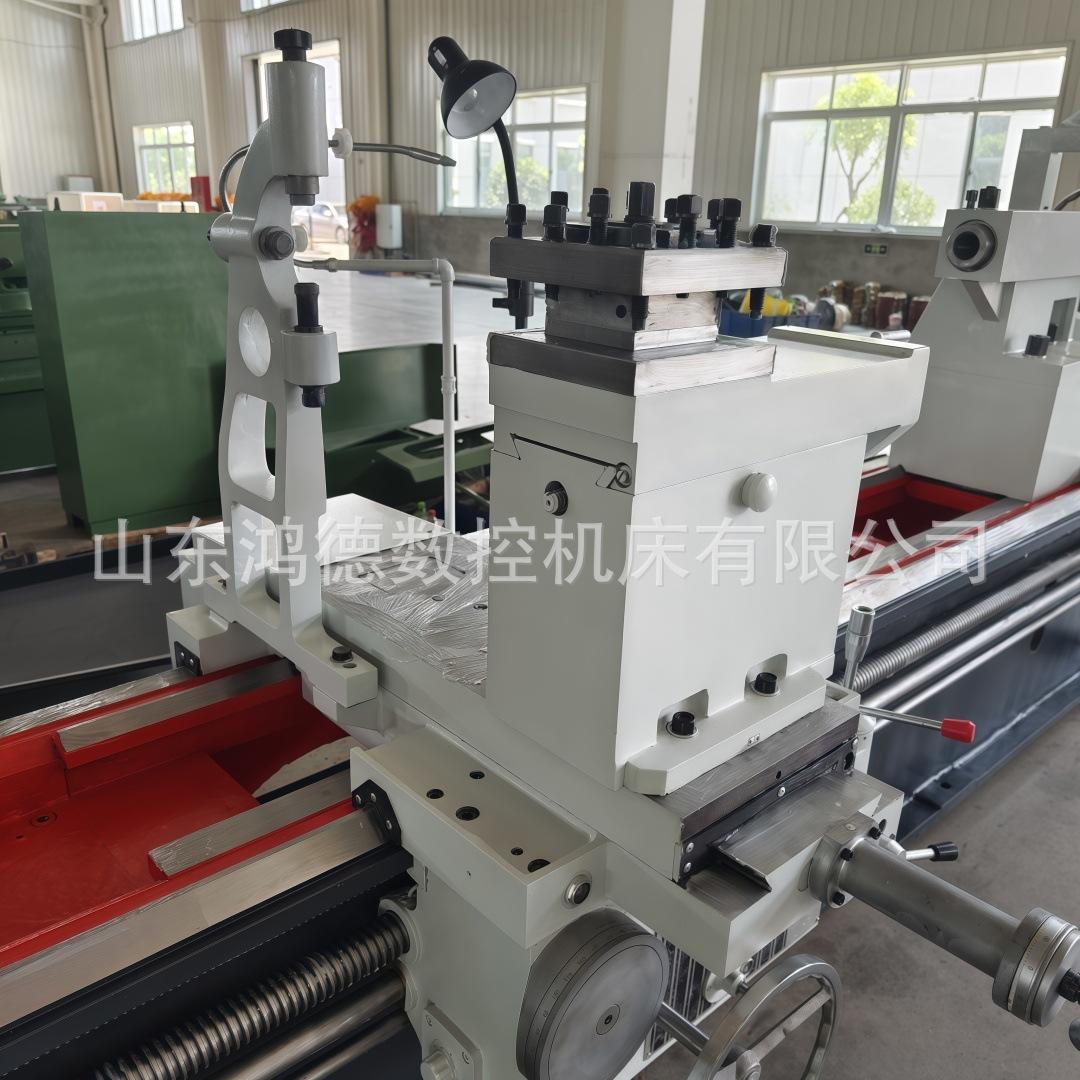

El portaherramientas superior permite mecanizar conos cortos, y la combinación de avance longitudinal y del portaherramientas superior permite mecanizar conos largos. Los rieles guía de la bancada están endurecidos superficialmente para prolongar su vida útil.

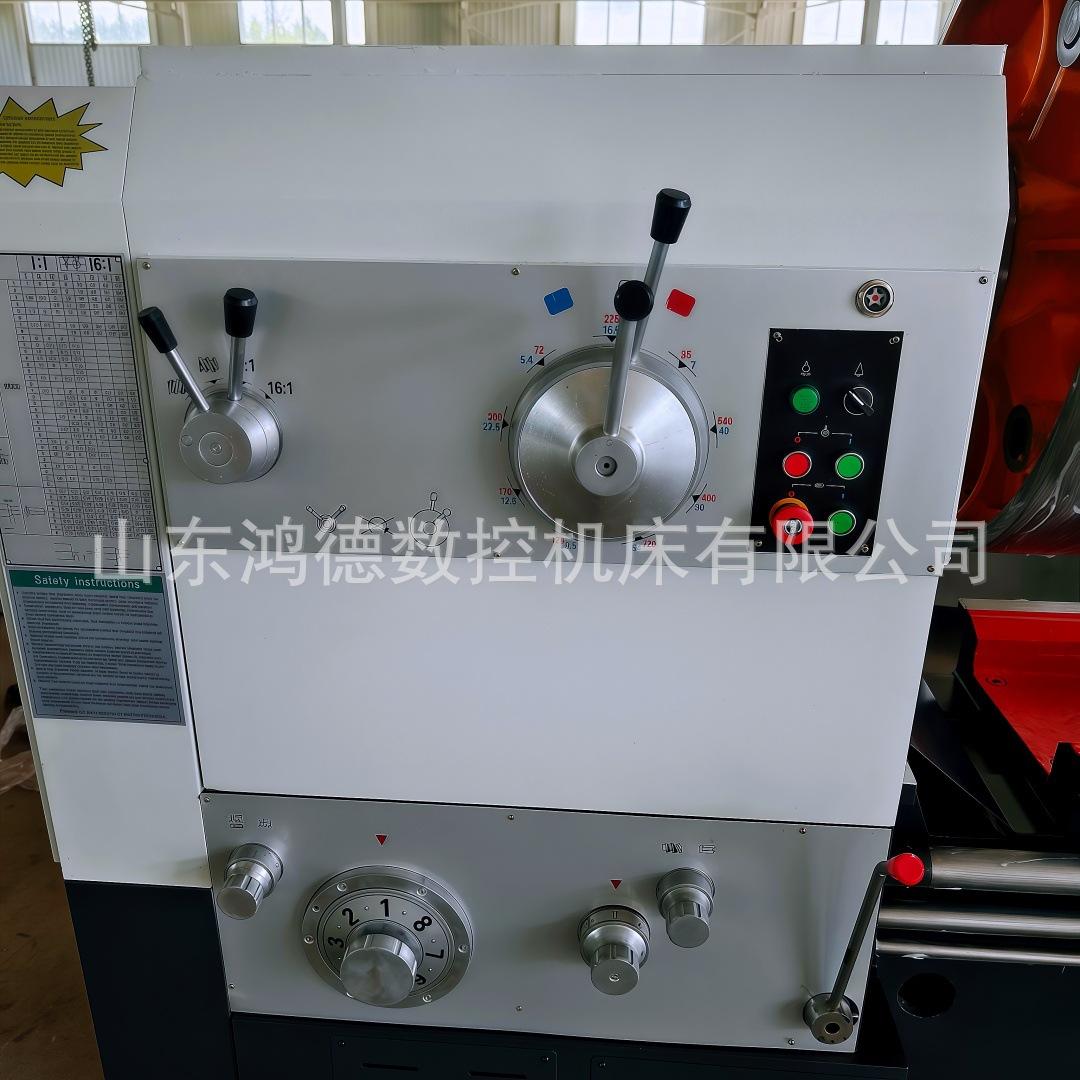

◆Las manijas de operación del torno están centralizadas, lo que hace que su uso sea fácil y flexible.
|
Tipo de máquina
|
CW6180B
CW6280B |
CW61100
CW62100 |
CW61125
CW62125 |
||
|
El alcance del trabajo
|
|
|
|
||
|
Diámetro máximo de rotación sobre la bancada (mm)
|
800
|
1000
|
1250
|
||
|
Diámetro máximo de rotación en el portaherramientas mm
|
480
|
680
|
930
|
||
|
Longitud máxima de la pieza de trabajo mm
|
1500, 2000, 3000-12000 mm
|
||||
|
Diámetro de rotación interior de la ranura del sillín y ancho efectivo (mm)
|
1000/310
|
1200/310
|
1450/310
|
||
|
Diámetro del orificio pasante del husillo y tipo de cabezal del eje
|
Ф105 mm; D11
|
||||
|
Cono frontal del orificio del husillo y cono superior
|
Ф120 mm; Escala de Mohs n.° 5
|
||||
|
Serie y rango de velocidad del husillo r/min
|
18 tipos 5.4-720
|
||||
|
Nivel y rango de alimentación longitudinal mm/r
|
64 tipos 0,06-24,3
|
||||
|
Rango 1:1 mm/r
|
0,1-1,52
|
||||
|
Rango 1:1 mm/r
|
1.6-24.3
|
||||
|
Gama de microalimentación con engranaje de intercambio mm/r
|
0,06-0,912
|
||||
|
Relación entre la alimentación transversal y la alimentación longitudinal
|
1/2
|
||||
|
Velocidad de movimiento rápido del sillín mm/min
|
4000
|
||||
|
Paso de tornillo de máquina herramienta
|
12 mm (métrico); 1/2" (imperial)
|
||||
|
Tipos de rosca métrica y rango (mm)
|
50 tipos 1-240 (y 14 tipos de roscas no estándar)
|
||||
|
Tipos de rosca británica y rango tpi
|
26 especies 14-1
|
||||
|
Tipos de rosca de módulo y rango (mm)
|
53 tipos 0,5-120
|
||||
|
Número y rango de roscas de paso diametral
|
24 especies 28-1
|
||||
|
Recorrido horizontal máximo del poste de herramienta inferior mm
|
500
|
||||
|
Carrera máxima del poste de herramienta superior (mm)
|
200
|
||||
|
Recorrido del manguito del contrapunto mm
|
250
|
||||
|
Cono de manguito de contrapunto
|
Mohs 5" N.° 5
|
||||
|
Ancho de la barandilla de la cama mm
|
600
|
||||
|
Potencia del motor principal en kW
|
11 o 15
|
||||
|
Potencia del motor rápido kw
|
1.1
|
||||
|
Potencia del motor de la bomba de enfriamiento w
|
90
|
||||
|
Ancho de la máquina*alto*alto mm
|
1500*1630*1800(CW6180) 1550*1790(CW61100Q) 1550*1855(CW61125Q)
|
||||
