Instrumento Digital Inteligente de Control de Temperatura/Presión de Nivel de Líquido con Doble Lazo 4-20mA LCD Multifunción

Esta serie de inteligentesInstrumento de visualización digitalusarChip de instrumento integrado dedicadoLa entrada de medición y la salida de transmisión adoptan tecnología de corrección digital y autocalibración, lo que hace que la medición sea precisa y estable, eliminando los errores de medición causados por la deriva de temperatura y la deriva de tiempo. Esta serie de instrumentos adopta tecnología de montaje superficial, y está diseñada con múltiples protecciones y diseños de aislamiento, y esCompatibilidad electromagnéticaPruebas de compatibilidad electromagnética, fuerte capacidad antiinterferencias, alta fiabilidad y alto rendimiento en costo.

Esta serie de inteligentesPantalla digitalEl instrumento tiene una función programable de entrada multivariable, un instrumento puede equiparse con diferentes señales de entrada (termopar/Resistencia térmica/Voltaje lineal/Corriente lineal/Resistencia lineal/frecuencia, etc.),Al mismo tiempo, el rango de visualización, el control de alarma, etc. pueden ser configurados por el usuario en el sitio. Se puede utilizar en conjunto con varios sensores y transmisores para lograr la medición, visualización, ajuste, control de alarma, recopilación de datos y registro de cantidades físicas como temperatura, presión, nivel de líquido, capacidad, fuerza, etc. Tiene una gama de aplicaciones muy amplia.

inteligentePantalla digitalmetroEl valor medido (PV) y el valor de consigna (SV) se muestran con LED de cuatro dígitos de doble fila o una sola fila, y el porcentaje del valor medido se simula con una barra de luz de un solo color o dos colores.También tiene corrección de punto cero y escala completa, compensación de extremo frío, filtrado digital, interfaz de comunicación,4Modos de alarma, opcionales1～4Salida de alarma por relé, salida de transmisor opcional o interfaz de comunicación estándar (RS485oRS232C) salida, etc.

1. Características de rendimiento del instrumento de alarma con pantalla digital inteligente

1、    El chip de instrumento integrado dedicado tiene antiinterferencia y estabilidad más confiables.

2、    Entrada de señal universal, se puede adaptar a señales térmicas comunes mediante ajustes de menú.

3、    El rango de visualización, el rango de salida de transmisión, el valor de alarma y el modo de alarma se pueden modificar en línea.

4、    El modo antiinterferencias que combina software y hardware puede suprimir eficazmente las señales de interferencia in situ.

5、    Tecnología de calibración digital, sin partes ajustables como potenciómetros.

6、    Compensación automática de la temperatura de unión fría del termopar y de la resistencia de los cables de los RTD.

7、    Puede proporcionar función de distribución de energía para transmisores externos de dos hilos y tres hilos.

8、    Tiene función de salida de transmisión aislada fotoeléctricamente.

9、    Con función de visualización de simulación de columna de luz.

10、 Tiene función de comunicación RS232 o RS485 y puede conectarse con la computadora host para formar un sistema de adquisición de datos y un sistema de control.

11, Con seis alarmas de relé (esta función debe pedirse por separado).

2. Indicadores técnicos

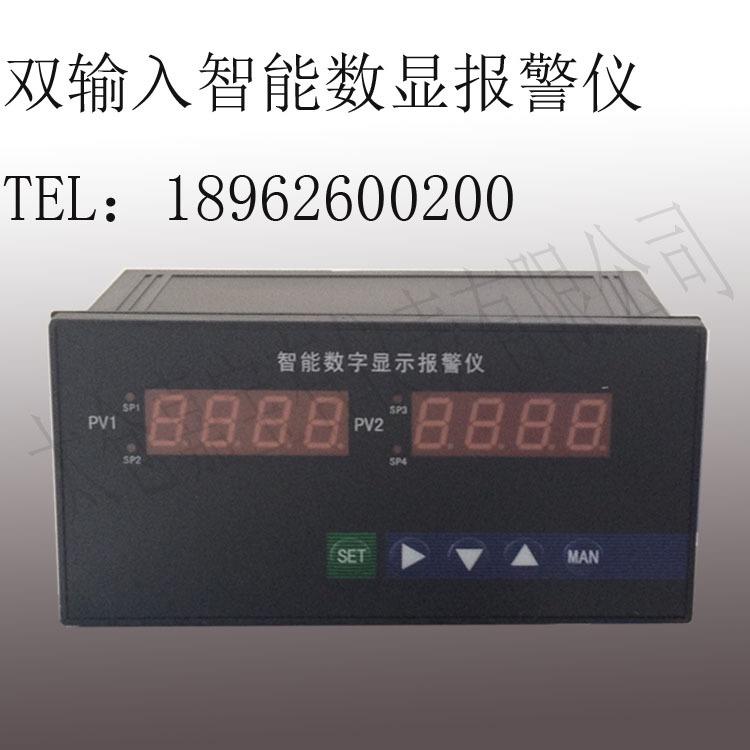

1, Modo de visualización: LED de cuatro dígitos de doble fila o de una sola fila muestra el valor medido (PV) y el valor establecido (SV), y haces de luz de un solo color o de dos colores se utilizan para la visualización analógica del porcentaje del valor medido.

2、    Rango de visualización: -1999~9999.

3、    Precisión de medición: ±0.2%FS±1 dígito o 0.5%FS±1 dígito; ±0.1%FS±1 dígito (se requiere pedido especial).

4、    Resolución: última palabra.

5、    señal de entrada:

Termopar: K, E, S, B, J, T, R, N; rango de compensación automática de temperatura de extremo frío 0 ~ 50 ℃, precisión de compensación ± 1 ℃.

Resistencia térmica: Pt100, Cu100, Cu50, BA2, BA1; rango de compensación de resistencia de cable ≤15Ω.

Voltaje CC:0～20mV, 0～75mV, 0～200mV, 0～5V, 1～5V; 0～10V (debe especificarse al realizar el pedido, no compatible con otras señales).

Corriente CC: 0~10mA, 0~20mA, 4~20mA.

Resistencia lineal: 0~400Ω (manómetro remoto).

Frecuencia: 0.1Hz-10KHz. (Esta función debe especificarse por separado y no es compatible con otras entradas de señal).

6、    Precisión de salida del transmisor: igual que la precisión de medición.

7、    Impedancia de entrada analógica: señal de corriente Ri=100Ω; señal de voltaje Ri=500KΩ.

8、    Capacidad de carga de salida analógica:

 Señal actual: Ro≤750Ω cuando salida de 4～20mA; Ro≤1.5KΩ cuando salida de 0～10mA.

Señal de voltaje: Se requiere que la impedancia de entrada del instrumento externo sea Ri ≥ 250KΩ, de lo contrario no se garantiza la precisión de la salida después de conectar el instrumento externo.

9、    Salida de distribución de energía: CC24±2V 30mA.

10、 Modo de alarma: Control de alarma 1-4 (límite inferior SP4, límite inferior SP2, límite superior SP1, límite superior SP3)，CONDUJOinstruir.

11、 Precisión de la alarma: ±1 palabra.

12、 Modo de protección: desconexión del circuito de entrada, alarma de rango superior/inferior de la señal de entrada.

13、 Método de comunicación: RS232 o RS485.

14、 Distancia de comunicación: 1 km.

15、 Método de ajuste: Ajuste digital mediante botones táctiles en el panel, el valor establecido se guardará permanentemente después de apagar.

16、 Temperatura ambiente de operación: -10～55℃; Humedad ambiental: 10～90%RH.

17、 Resistencia a la compresión: entrada/salida/fuente de alimentación/comunicación≥1000V.CA 1minuto.

18、 Impedancia de aislamiento: entrada/salida/alimentación/comunicación≥100 MΩ。

19、 Fuente de alimentación: fuente de alimentación conmutada: CA: 85~265V, frecuencia: 50Hz/60Hz;

Fuente de alimentación lineal: CA: 220V±10V, frecuencia: 50Hz±2Hz;

fuente de alimentación de CC：24V±2V。

22, Consumo de energía: <5W.
