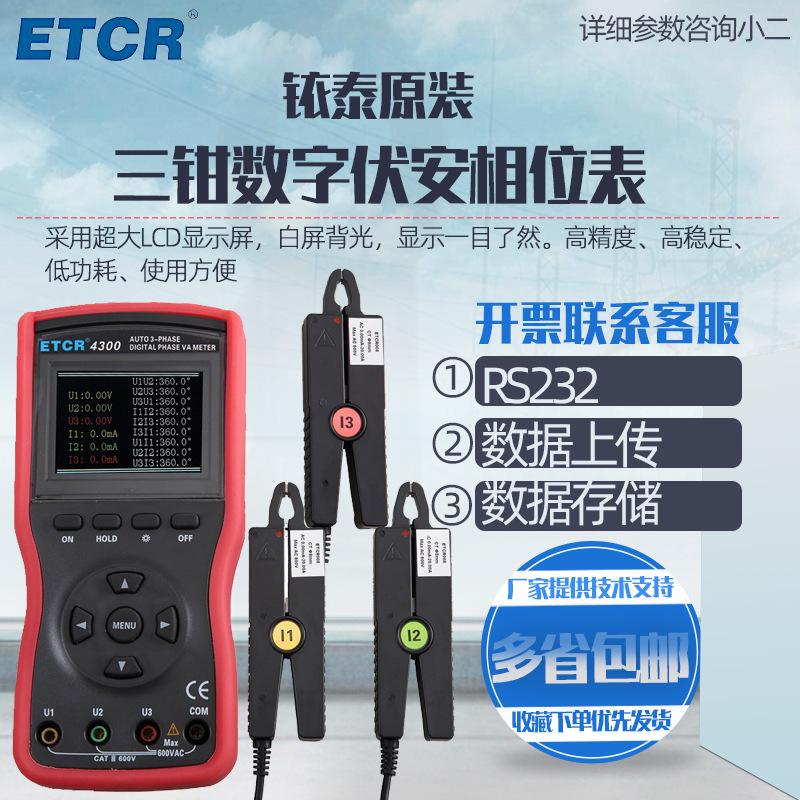

Medidor Digital de Fase Volt-Amperimétrico de Tres Pinzas Guangzhou Iridium ETCR4300 Multifuncional Automático Medidor de Fase Volt-Amperimétrico Auténtico

Impacto

condiciones base

condiciones de trabajo

Observación

temperatura ambiente

23°C±1℃

-10°C～40℃

----

humedad ambiental

40%～60%

＜80%

----

Forma de onda de la señal

onda sinusoidal

onda sinusoidal

β=0,01

Frecuencia de la señal

50 Hz±1HZ

45 Hz～65HZ

----

Voltaje de trabajo del instrumento

9 V±0.1V

9 V±1.5V

----

Al medir la frecuencia de fase y la secuencia de fase

Amplitud de corriente

1A±0.2A

2 mA～20A

----

Al medir la frecuencia de fase y la secuencia de fase

Amplitud de voltaje

100 V±20 V

10 V～600V

----

Al medir el factor de potencia

Amplitud de corriente

1A±0.2A

20 mA～20A

----

Al medir el factor de potencia

Amplitud de voltaje

100 V±20 V

10 V～600V

----

Campos eléctricos y magnéticos externos

Evitar

Posición del conductor a probar

El conductor que se está probando se ubica en el centro geométrico aproximado de las mordazas.

Función

Mida simultáneamente voltaje CA trifásico, corriente, fase de voltaje, fase de corriente, fase de voltaje y corriente, frecuencia, secuencia de fases, potencia activa, potencia reactiva, potencia aparente, factor de potencia, suma vectorial de corriente, e identifique el grupo de conexión del transformador, circuitos inductivos y capacitivos.Pruebe el circuito secundario y el sistema de protección diferencial de barras, y lea los grupos de protección diferencialConnecticutVerifique la relación de fase entre los dos, verifique si el cableado del medidor de vatio-hora es correcto y repare el equipo de la línea, etc.

fuente de alimentación

9 V CCPila alcalina seca (1.5V AA x 6)

Alcance y resolución

Rango de voltaje: CA 0,00 V ~ 600 V; Resolución: CA 0,01 V

Rango de corriente: CA 0,0 mA ~ 20,0 A; Resolución: CA 0,1 mA

Rango de fase: 0,0°～360,0°; Resolución: 0,1°

Rango de frecuencia: 45,00 Hz ～ 65,00 Hz; Resolución: 0,01 Hz

Rango de potencia activa: 0,0 W ~ 12 kW; Resolución: 0,1 W

Rango de potencia reactiva: 0,0 VAR ～ 12 kVAR; Resolución: 0,1 VAR

Rango de potencia aparente: 0,0 VA ~ 12 kVA; Resolución: 0,1 VA

Rango de factor de potencia: -1~+1; Resolución: 0,001

Corriente vectorial y rango: 0mA～60.0A; Resolución: 1mA

Secuencia de fases

Fase positiva: el cursor U1, U2, U3 o I1, I2, I3 parpadea de izquierda a derecha

Invertir: el cursor U1, U2, U3 o I1, I2, I3 parpadea de derecha a izquierda

Calidad del instrumento

1310g(Con batería)

Tamaño del instrumento

Largo, ancho y grosor: 196 mm × 92 mm × 54 mm

Tamaño de la mandíbula

Pinza amperimétrica de punta fina: φ8mm

Deteccióntasa

Aproximadamente 2 segundos/tiempo

modo de visualización

Pantalla a color de 2.8 pulgadas, área de visualización: 58mmX44mm

Retención de datos

Durante la prueba, presioneSOSTENERLa clave contiene datos, "Alta definición"Visualización de símbolos

almacenamiento de datos

500Grupo

Apagado automático

Después de aproximadamente 15 minutos de encendido, el medidor se apaga automáticamente para reducir el consumo de batería.

Función de luz de fondo

Sí, adecuado para lugares con poca iluminación y uso nocturno.

Detección de voltaje

Cuando el voltaje de la batería sea inferior a 7,2 V, se mostrará el símbolo de voltaje de batería bajo para recordarle que debe reemplazar la batería.

Interfaz de comunicación

USBInterfaz, los datos almacenados se cargan a la computadora para facilitar el análisis y la gestión de los datos

Longitud de la línea de prueba

1,5 m

Longitud del cable de la pinza amperimétrica

2 metros

Temperatura y humedad de trabajo

-10°C～40℃; por debajo del 80% de HR

Temperatura y humedad de almacenamiento

-10°C～60℃; por debajo de 70% HR

resistencia de entrada

Impedancia de entrada de voltaje de prueba: 1 MΩ

Resistencia a la presión

El circuito del instrumento y la carcasa soportan un voltaje de CA de onda sinusoidal de 1000 V/50 Hz durante 1 minuto.

Insuficiente

Entre el circuito del instrumento y la cubierta de la vaina ≥100 MΩ

Estructura

Doble aislamiento, conManguito aislante antivibración

Adecuado para normativas de seguridad.

IEC61010-1 CATⅢ 600V, IEC61010-031, IEC61326, grado de contaminación 2

Consumo de energía

El consumo máximo de energía cuando la retroiluminación está encendida es de 80 mA, y la batería puede funcionar continuamente durante 8 horas.

Apague la luz de fondo y el medidor consume 50 mA, la batería puede funcionar continuamente durante 12 horas.

Accesorios suministrados

Unidad principal: 1 pieza; Pinza amperimétrica: 3 piezas; Cables de prueba: 4 piezas; Cable de comunicación USB: 1 pieza; CD de software: 1 pieza; Batería LR6: 6 piezas; Caja del instrumento: 1 pieza
