Probador de capacidad de descarga de batería con módulo de carga ajustable de envejecimiento de potencia de carga electrónica de corriente constante FZ25/FZ35







Descripción de la función:



1. Puede mostrar A actual Voltaje V Potencia W Capacidad Ah y tiempo de descarga;



2. Tener un mecanismo de protección completo;



3. Estadísticas automáticas de capacidad de descarga y tiempo de descarga;



4. Establezca la capacidad de descarga máxima (OAH) y el tiempo de descarga máximo (OHP）;（Logre pruebas de envejecimiento de suministro de energía sin supervisión）

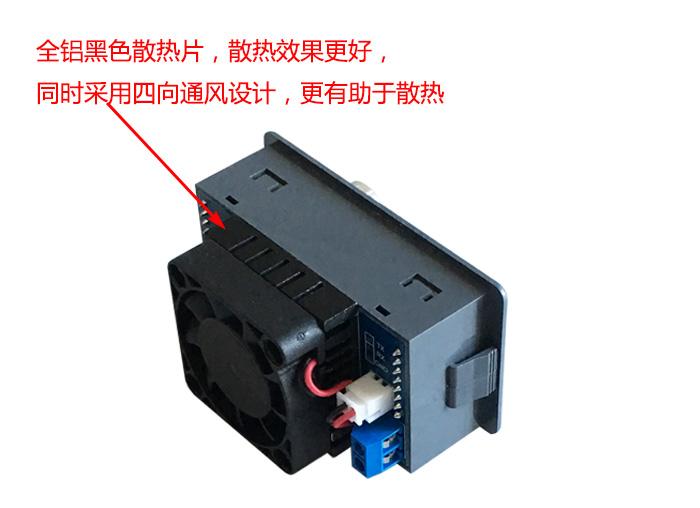

5. Ventilador inteligente con control de temperatura, el ventilador se enciende automáticamente cuando la potencia es superior a 10 W o la temperatura es superior a 40 ℃;



6. El potenciómetro codificador rotatorio puede ajustar la corriente con precisión a 0.01A.La corriente se puede bloquear para evitar un mal funcionamiento;



7. Función de grupo de datos: Puede elegir si acumular el valor de capacidad y el tiempo de ejecución de la etapa anterior;



8. Tiene una potente función de comunicación serie.























Explicación detallada de la función



1. Mecanismo de protección perfecto:



1. El extremo de la fuente de alimentación tiene protección contra conexión inversa, y la conexión inversa no lo quemará;



2. El extremo de carga tiene protección contra conexión inversa, y la conexión inversa no lo quemará;



3. Protección contra sobretensión OVP (predeterminada 25.2V, se puede configurar personalmente, después de la protección contra sobretensión, la interfaz LCD parpadea OVP);



4. Protección contra sobrecorriente OCP (predeterminada 4.10A/5.10A, se puede configurar manualmente, después de la protección contra sobrecorriente, la pantalla LCD parpadea para mostrar OCP);



6. Protección contra sobrepotencia OPP (predeterminada 25,5 W/35,5 W, se puede configurar personalmente, después de la protección contra sobrepotencia, la pantalla LCD parpadea para mostrar OPP);



7. Protección contra sobretemperatura OTP (cuando la temperatura de la carga es superior a 80 °C, se produce la protección contra sobretemperatura y la pantalla LCD parpadea para mostrar OTP);



8. Protección contra bajo voltaje LVP (predeterminada 1.5V, se puede configurar manualmente, después de la protección contra bajo voltaje, la pantalla LCD parpadea para mostrar LVP,En aplicaciones como las pruebas de descarga de baterías, establecer el apropiadoJugador de primera línea, lo que puede evitar eficazmente la descarga excesiva y el daño de la batería）。







2. Estado inicial de la carga electrónica al encenderse:



La carga electrónica guarda automáticamente el estado del interruptor antes de apagarse y lo utiliza como estado inicial cuando se enciende la próxima vez.；



3. Capacidad de descarga y estadísticas de tiempo de descarga:



1. Estadísticas de capacidad de descarga: las estadísticas comienzan cuando la corriente de carga no es cero, y cuando la corriente de carga es cero la próxima vez, se considera que un proceso de descarga se ha completado y las estadísticas terminan;



2. Estadísticas de tiempo de descarga: Comience a contar cuando la corriente no sea cero, y cuando la corriente de carga sea cero la próxima vez, se considerará que el proceso de prueba ha finalizado y las estadísticas terminarán;



4. Establezca la capacidad máxima (OAH) y establezca el tiempo máximo de descarga (OHP):



1. Establecer la capacidad máxima (OAH): Cuando la función OAH está habilitada, si la capacidad de descarga de carga es superior a la capacidad máxima establecida, la carga electrónica se detiene automáticamente y la pantalla parpadea.OAH"; Después de que se levante la alarma OAH, los datos de estadísticas de capacidad se borrarán automáticamente;



2. Establecer el tiempo máximo de descarga (OHP): Después de habilitar la función OHP, cuando el tiempo de funcionamiento de la carga es mayor que el tiempo máximo de descarga establecido, la carga electrónica se detiene automáticamente y la pantalla parpadea.Retroproyector"; RetroproyectorDespués de que se levante la alarma, los datos de estadísticas de tiempo se borrararán automáticamente;



Jubiladoy OHPFunción, puede realizar bien la prueba de envejecimiento de la fuente de alimentación sin supervisión.



Nota: Cuando las funciones OAP y OHP no están activadas, la carga electrónica registrará la capacidad de descarga y el tiempo de descarga. Después de activar las funciones OAH y OHP, la carga electrónica deja de funcionar al alcanzar el valor establecido; después de activar la función OHP, el tiempo de funcionamiento de la carga electrónica está en modo de cuenta regresiva;



5. Función de grupo de datos:



Dividido en "DAT0" y "DAT1"



DAT0: Solo se flashean y muestran el valor de capacidad y el tiempo de funcionamiento de la etapa anterior, y no se acumulan a la siguiente etapa;



DAT1: Parpadea para mostrar el valor de capacidad y el tiempo de funcionamiento de la etapa anterior, y se acumula automáticamente a la siguiente etapa;



Instrucciones de operación de la interfaz:



1. Instrucciones de Operación de la Interfaz de Operación:

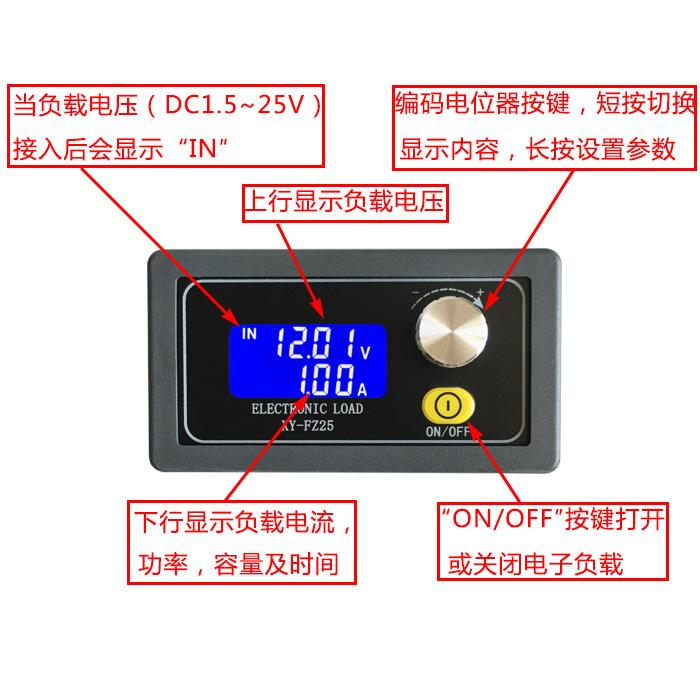

1. Después de encender la carga electrónica, entra en la interfaz de operación. Al presionar brevemente el botón "ON/OFF", la carga electrónica se enciende o apaga, y la corriente de la carga electrónica se puede modificar en tiempo real girando el potenciómetro codificador;

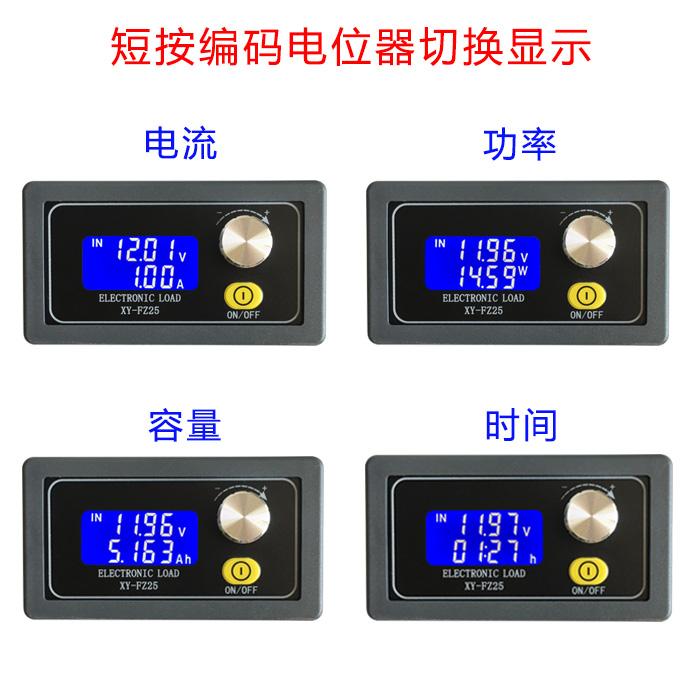

2. Presiona brevemente el botón del potenciómetro de codificación para cambiar el contenido que se muestra en la línea inferior (corriente/potencia/capacidad/tiempo);



3. En cualquier interfaz de pantalla, girar el potenciómetro codificador cambiará automáticamente a la interfaz de pantalla actual;

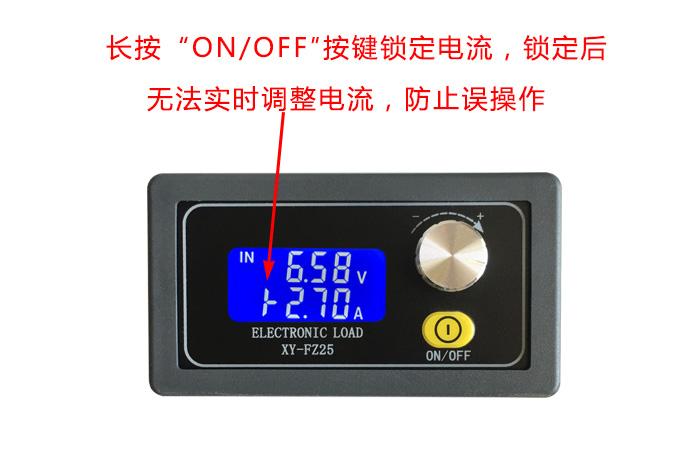

4. existirInterfaz de visualización actual, mantén presionado el botón "ON/OFF" para activar o desactivar la función de bloqueo de datos. Si la función de bloqueo de datos está activada, Se mostrará un símbolo de candado delante del actual" I-", en este momento, la corriente de carga no se puede ajustar en tiempo real girando el potenciómetro codificador para evitar un mal funcionamiento;



5. En la interfaz de capacidad/tiempo, mantén presionado el botón "ON/OFF" para borrar los datos de capacidad/tiempo correspondientes.











2. Instrucciones de operación de la interfaz de configuración:



1. En la interfaz de carrera, mantén presionado el potenciómetro de codificación para entrar a la interfaz de configuración;



2. Ajuste el tamaño del parámetro girando el potenciómetro codificador, aumentándolo en sentido horario y disminuyéndolo en sentido antihorario; cambie el parámetro a modificar presionando brevemente el codificador rotatorio;



3. En las dos interfaces de parámetros de capacidad máxima (OAH) y tiempo máximo de descarga (OHP), presione brevemente el botón "ON/OFF" para seleccionar la función correspondiente que se activará o desactivará. Si está desactivada, se mostrará "----";



4. En la interfaz del parámetro de capacidad máxima (OAH), mantenga presionado "ON/OFF" Presione el botón para seleccionar el rango de capacidad (9.999Ah/99.99Ah/999.9Ah/9999Ah);



5. Después de configurar los parámetros, mantenga presionado el potenciómetro codificador para salir de la interfaz de configuración, y los parámetros establecidos se guardarán automáticamente;

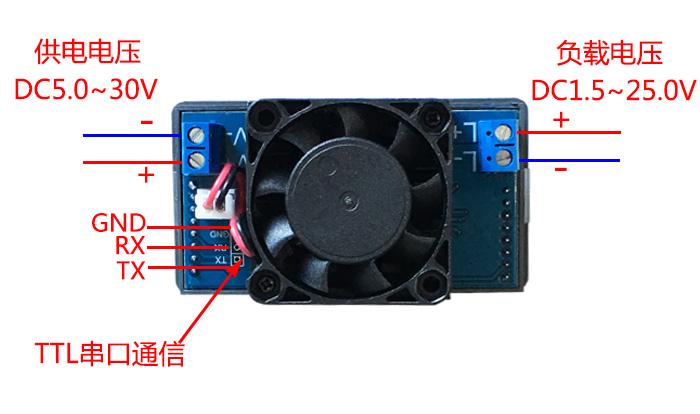

Control del puerto serie(MCU)Tiempo de vidaComunicación de nivel)



Estándares de comunicación:9600 bps



Bits de datos:8
Bits de parada:1
Dígito de control:ninguno
Control de flujo:ninguno



Comandos del puerto serie	ilustrar
comenzar	Iniciar Carga
detener	Deja de subir
en	Habilitar la función de carga
apagado	Apagar función de carga
x.xxA	Establecer la corriente de carga
LVP:xx.x	Configuración de subtensión
OVP:xx.x	Configuración de sobretensión
OCP:x.xx	Configuración de sobrecorriente
OPP:xx.xx	Configuración de sobrepotencia
OAH:x.xxx	Establecer Capacidad Máxima
OHP:xx:xx	Establecer el tiempo máximo de descarga
leer	Leer la configuración de los parámetros del producto







Formato de carga de datos:
Estado sin alarma:
Cargar voltaje de la fuente de alimentación, corriente de carga, valor de capacidad, tiempo de descarga;
11.90V,0.11A,0.004Ah,00:02 ---> Voltaje de carga 11.90V, corriente de carga 0.11A, capacidad 0.004Ah, tiempo de descarga 00:02;
Nota: Si el tiempo máximo de descarga está activado, 00:02 significa cuenta regresiva;
Estado de la alarma:
Cargar código de estado de alarma (OVP/OCP/OPP/LVP/OAH/OHP/OTP)

Leer la configuración de los parámetros del producto
OVP:25.2, OCP:5.10, OPP:35.5, LVP:1.50,OAH:0222,OHP:00:00,
Sobretensión, sobrecorriente, sobrepotencia, subtensión, capacidad máxima, tiempo máximo de descarga
