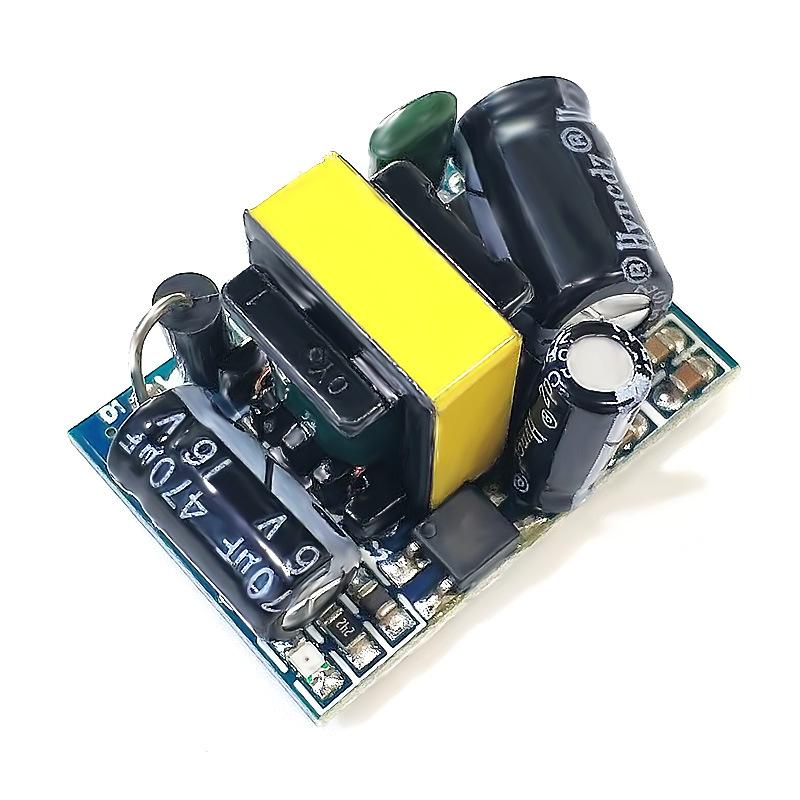

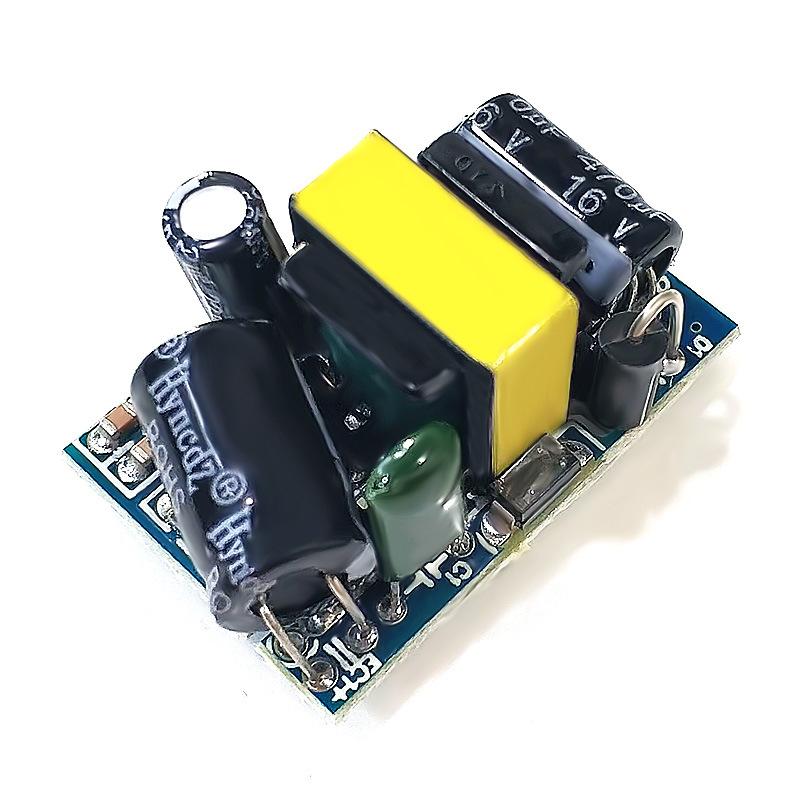

Módulo de fuente de alimentación conmutada de aislamiento de precisión 12V400ma (4.8W)/Módulo reductor AC-CC 220V a 12V
Cantidad
Productos similares a un precio más bajo
Esta fuente de alimentación es una fuente de alimentación de módulo aislado con temperaturaProtección, protección contra sobrecorriente y protección contra cortocircuito, alto y bajoAislamiento de voltaje, entrada de voltaje amplio AC85~265V, 431Salida de CC 12V regulada con precisión, tamaño compacto, alto rendimientoEstable y rentable
Voltaje de entrada CA 85 ~ 265v 50/60HZ
Tensión de salida CC12V
Corriente de trabajo 400mA
Corriente pico450mA
Fuerza4.5W
4. Método de instalación
A. Los pines se pueden instalar en los extremos de entrada y salida y soldarse directamente en la PCB.
B. Fijación con pegamento

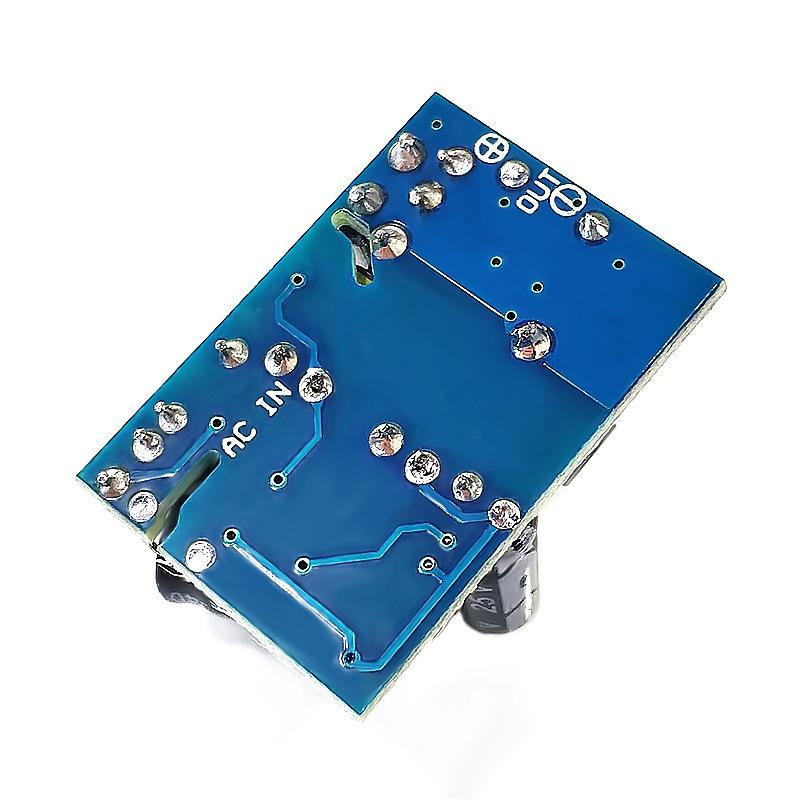

5. Diagrama de identificación de entradas y salidas
LN es entrada de CA. + - es salida de CC
6.Requisitos de confiabilidad
El tiempo medio entre fallos es superior a 16.000 horas al 80% de carga a 25°C
1. Entorno de uso
proyecto | unidad | valor mínimo | Valor típico | valor máximo | Condiciones de prueba |
Temperatura de funcionamiento | °C | -20 |
| 60 |
|
Humedad relativa | %RH | 40 |
| 90 | Sin tiempo de reutilización |
2.requisito de habilidades
2.1 Características de entrada
proyecto | unidad | valor mínimo | Valor típico | valor máximo | Condiciones de prueba |
Rango de voltaje de entrada | V CA | 85 | 110/220 | 265 | Bajo plena carga |
| Rango de voltaje de entrada | V cc | 100 | 150/300 | 370 | Bajo plena carga |
Corriente de entrada | A | 0,0273 (CA 110 V) 0,014 (CA 220 V) | Bajo plena carga | ||
Corriente de sobretensión de entrada | A | 20 | Bajo plena carga | ||
2.2 Características de salida
2.2.1Características de regulación de salida
El voltaje de salida | Corriente mínima | Corriente máxima | Corriente pico | Rango de voltaje de salida | onda |
+12 V | 0A | 500 mA | 600 mA | 11.80~12.1V | 150 mV |
2.2.2Otras características de salida
proyecto | unidad | valor mínimo | Valor típico | valor máximo | Condiciones de prueba |
Potencia de salida | Yo | 0 | 5.3 | 6.0 | Potencia de salida de CC |
Eficiencia de salida | % |
| 80 |
| carga especificada |
Sobreimpulso de conmutación | % |
|
| 10 |
|
Tiempo de subida de salida | EM |
|
| 100 |
|
Por favor, preste especial atención: Preste especial atención a la seguridad al usar CA de alto voltaje. Después de recibir los productos, por favor pruébelo con un multímetro antes de conectarlo.
