Varilla de conexión de calibre ferroviario fácil de montar Tamaño del contorno Varilla de conexión de calibre pequeño 20 x 870 Varilla de conexión de calibre aislado

Introducción del producto de barra de acoplamiento de calibre:

Los tirantes de ancho de vía aislados utilizan una varilla para conectar dos carriles en la parte inferior del carril, mejorando así su estabilidad lateral y la capacidad de la vía para mantener el ancho de vía. Algunas líneas tienen circuitos de vía, y los tirantes de ancho de vía están separados por piezas aislantes.

Características del producto de barra de acoplamiento de calibre:

La varilla de referencia se caracteriza por su diseño razonable, estructura simple, rendimiento confiable, fácil montaje y tamaño compacto, lo que ahorra mano de obra y materiales. En comparación con las varillas de referencia existentes, ahorra materia prima y costos de procesamiento. Es ampliamente utilizada en tramos de vías de diversos anchos de vía.

Estructura del producto de barra de acoplamiento de calibre:

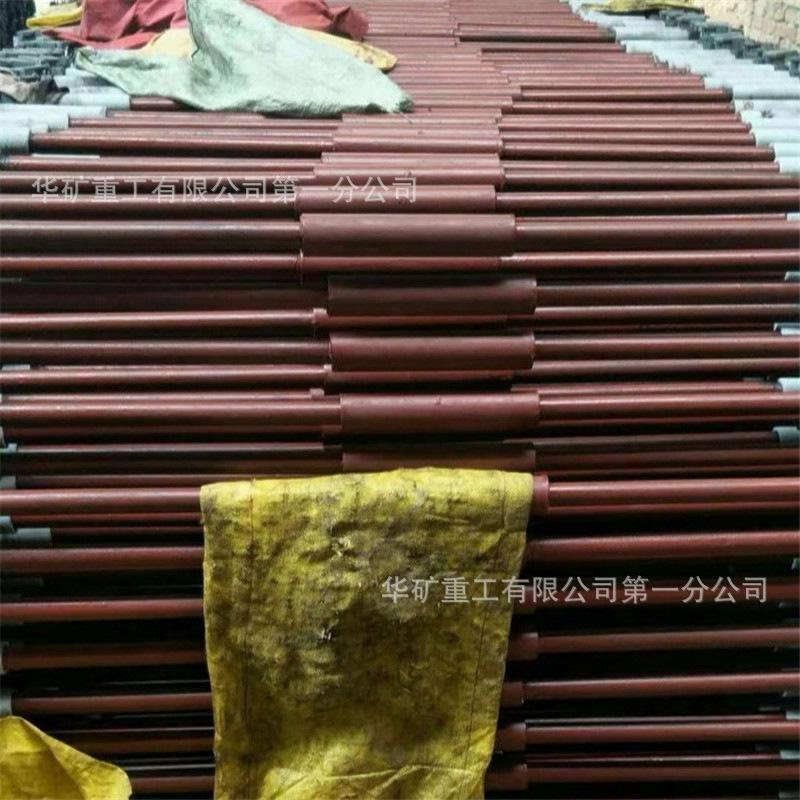

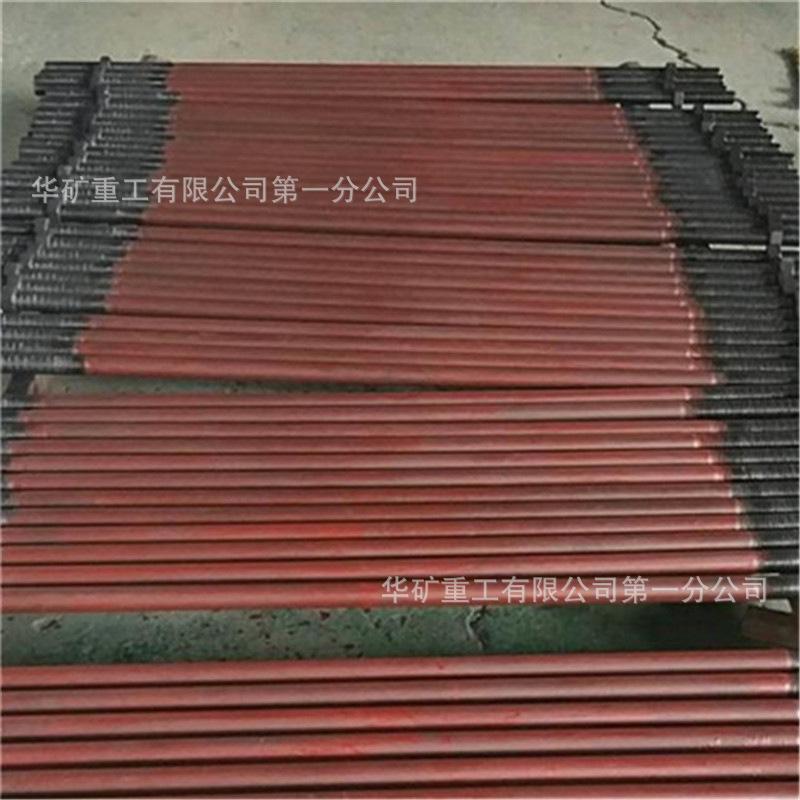

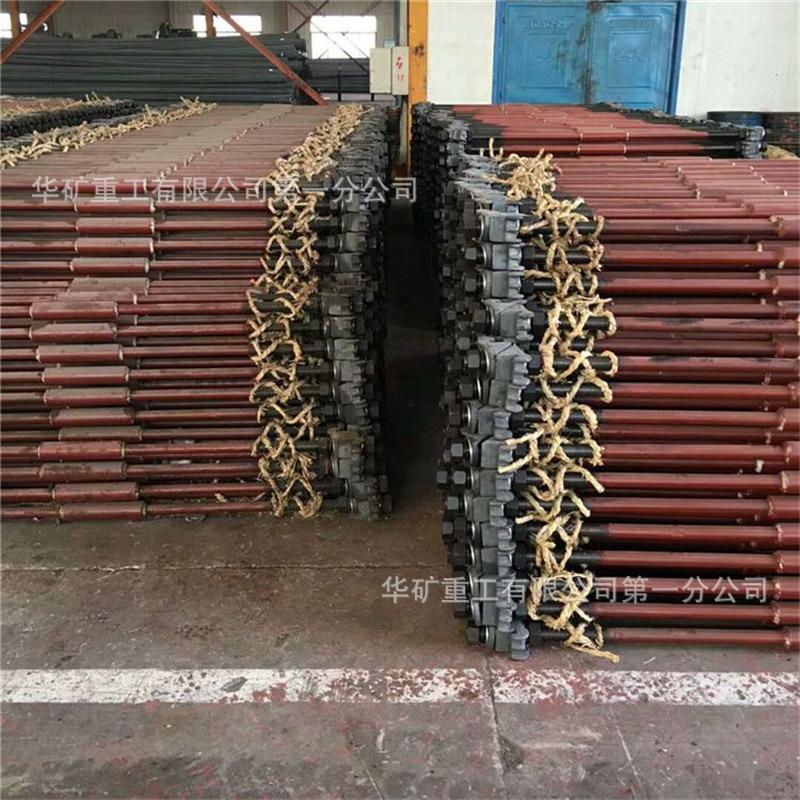

La varilla de calibración aislada se compone principalmente de un clip de hierro, fijaciones y dos cuerpos de varilla. Los extremos de ambos cuerpos están conectados mediante una junta. Un manguito aislante se encuentra dentro de la junta y un manguito exterior se encuentra fuera de este. Los extremos de ambos cuerpos y el orificio interior del manguito exterior cuentan con estructuras de conexión compatibles entre sí. La estructura de conexión consiste en una rosca o al menos una ranura espaciada. El manguito exterior puede ser integral o dividido. No existen escalones entre el círculo exterior de la varilla y los círculos interior y exterior del manguito exterior, salvo la estructura de conexión.

Especificaciones de la barra de acoplamiento de calibre:

Tirante de calibre 18×870 Tirante de calibre 20×870 Tirante de calibre 22×880 Tirante de calibre 22×1050 Tirante de calibre 24×1050 Tirante de calibre 24×1250 Tirante de calibre 28×1810 Tirante de calibre 28×1850 Tirante de calibre 32×1810 Tirante de calibre 32×1850 Tirante de calibre 36×1850
