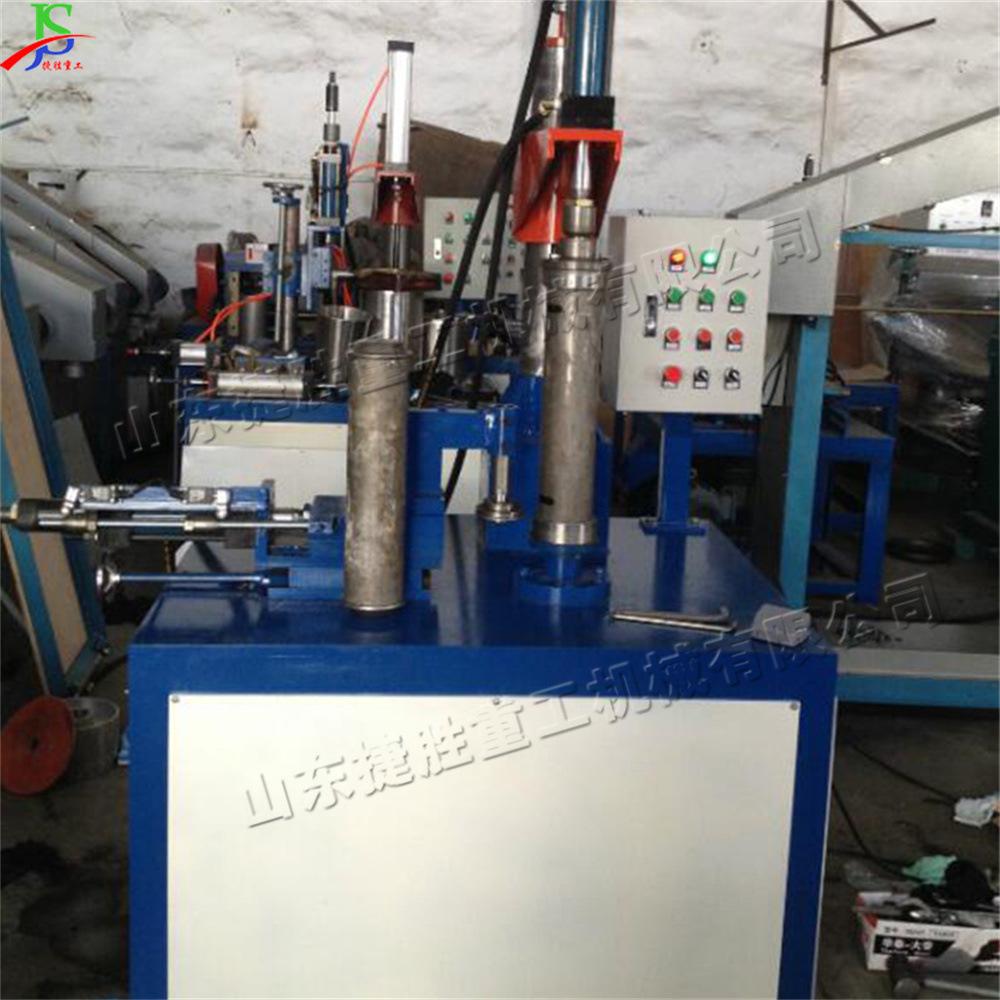

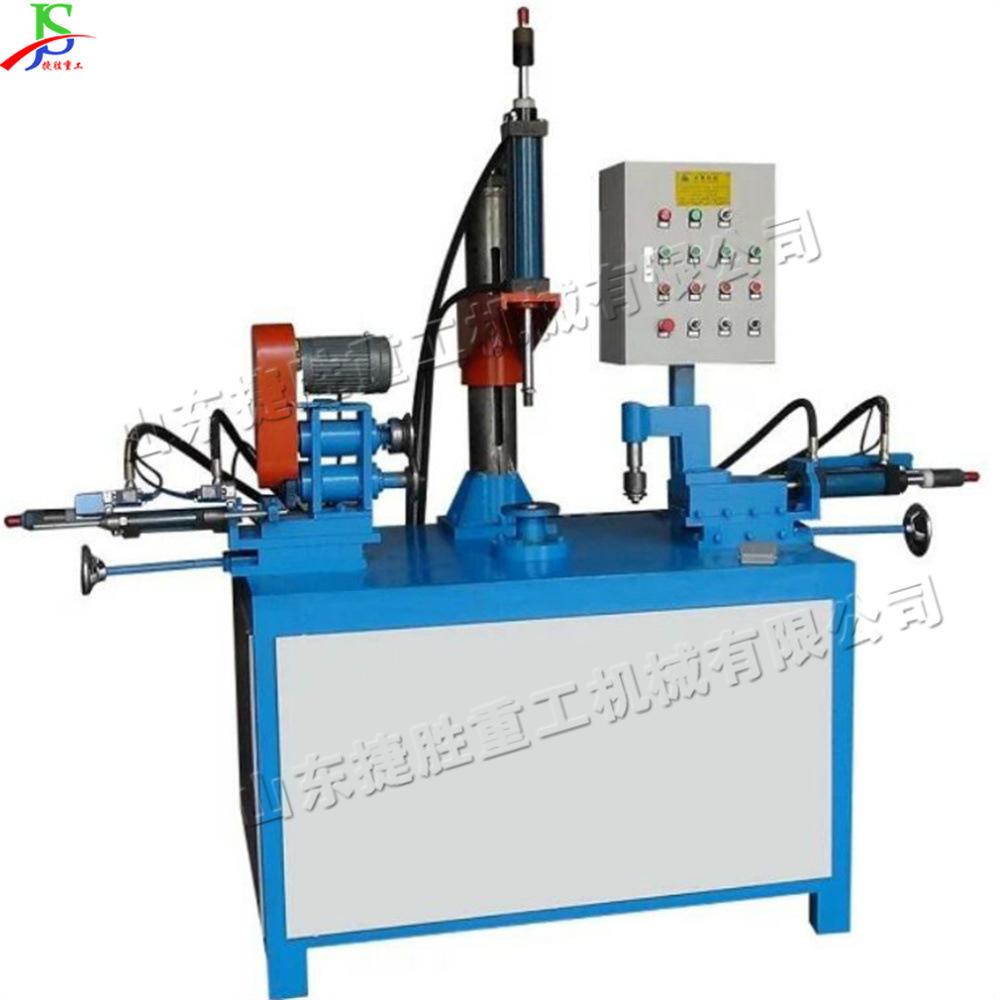

Equipo de prensado de placas de acero inoxidable, máquina prensadora automática de bordes de perfiles metálicos, dobladilladora y rebordeadora vertical, máquina todo en uno
Cantidad
Características de rendimiento
1. El eje principal de la rizadora es impulsado por un motor de freno, y la respuesta de arranque y parada es rápida y precisa, lo que acorta el tiempo de carga y descarga de piezas de trabajo.
2. Los portaherramientas de corte y rizado están dispuestos horizontalmente. La posición longitudinal de la rueda de corte y la rueda de rizado se puede ajustar manualmente a la altura requerida. Según los diferentes diámetros de la pieza de trabajo, la posición fija delantera y trasera de todo el portaherramientas instalado en la corredera se puede ajustar mediante un volante.
3. El soporte de la matriz está fijado a una sola columna. Según la altura de los productos rizados, la posición de elevación del soporte se ajusta mediante el volante situado en la parte superior de la columna.
4. Los dos portaherramientas de conformado se mueven hacia adelante y hacia atrás mediante cilindros hidráulicos. Un interruptor de recorrido está instalado en el portaherramientas para controlar la cantidad de avance de la rueda de la matriz de conformado.
5. La velocidad de trabajo del cilindro hidráulico se puede ajustar mediante la válvula de mariposa, la carrera de operación se puede ajustar mediante la posición de bloqueo de la tuerca trasera del cilindro hidráulico y la presión de trabajo se puede ajustar mediante la bomba variable.
6. Durante la depuración, la pantalla táctil del PLC controla el movimiento de cada mecanismo, reemplazando los complejos interruptores de conversión externos. La operación es cómoda, los datos son intuitivos y visibles, y se ahorra tiempo de ajuste de la máquina.
7. Al realizar ciclos de corte y rizado por lotes, presione simultáneamente los botones de inicio en ambos lados con ambas manos para que la rizadora complete automáticamente el proceso. El coeficiente se duplica.
Ámbito de aplicación: Adecuado para la formación de productos metálicos redondos como rebabas, biselados, prensados, rizados, dobladillados y gofrados.
Capacidad de procesamiento y parámetros técnicos:
1. Espesor de la pared de la pieza de trabajo: ≤2,0 mm
2. Altura de la pieza de trabajo: ≤300 mm
3. Diámetro de la pieza de trabajo: ≤600 mm
4. Forma de la superficie de formación de la pieza de trabajo: redonda
5. Formas de producción: recorte, rizado, desbarbado, prensado de nervaduras, prensado de bordes, encogimiento, etc., dos procesos que se pueden completar de forma independiente o automática en secuencia.
6. Motor de freno: 3,7 Kw
7. Motor de la bomba de aceite: 2,2 Kw
8. Peso total de la máquina: aproximadamente 450 kg
9. Se pueden configurar diferentes portaherramientas según diferentes procesos de moldeo, o el modelo de máquina se puede fabricar según la demanda.
10. Dimensiones externas: 1500*700*900
