Bomba de tubería horizontal de una etapa y simple succión, bomba de aire acondicionado, ISWH80-100A, bomba de circulación de aire acondicionado, precio de bomba centrífuga

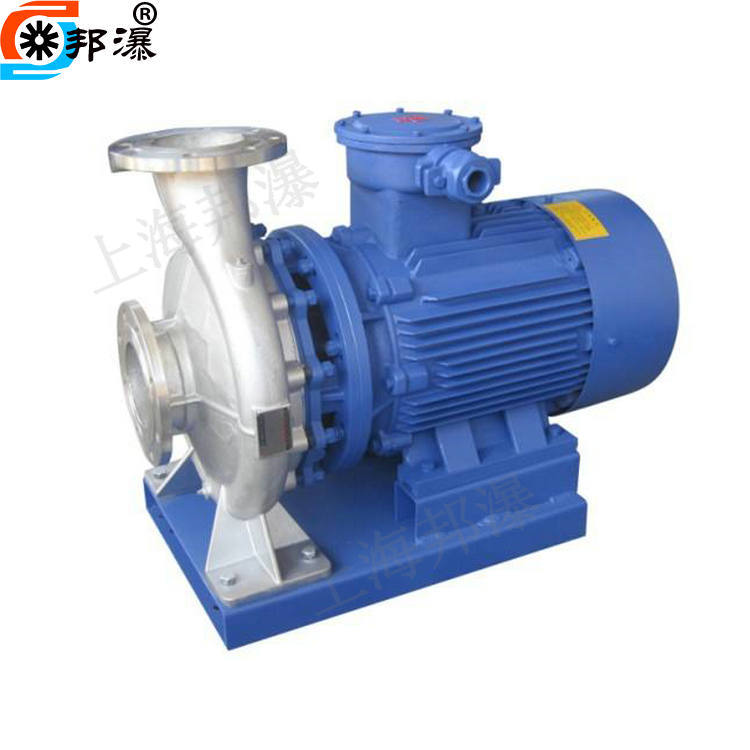

Nota especial: El material cotizado por defecto de la bomba centrífuga de tubería ISWH es acero inoxidable 304 motor ordinario. También se puede personalizar con 201.316, 316L y otros materiales de acero inoxidable, equipado con motor a prueba de explosiones

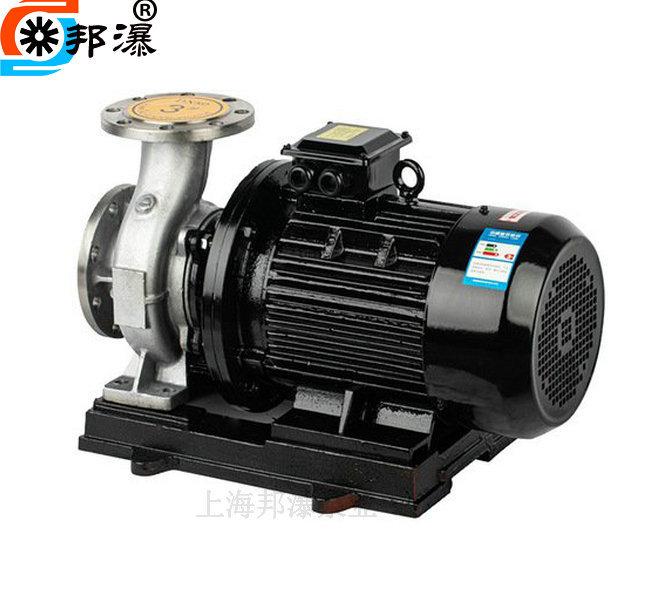

Descripción general del producto Bomba horizontal de tubería ISW
La bomba de tubería horizontal ISWH adopta un modelo hidráulico avanzado, según el tipo ISbomba centrífugaParámetros de rendimiento yBomba centrífuga horizontalEl producto adopta el diseño de combinación estructural y está diseñado y fabricado en estricta conformidad con el estándar internacional ISO2858. El sello del eje de este producto adopta el dispositivo de sello mecánico de carburo, que tiene las características de alta eficiencia y ahorro de energía, rendimiento confiable, fácil instalación y uso, etc.

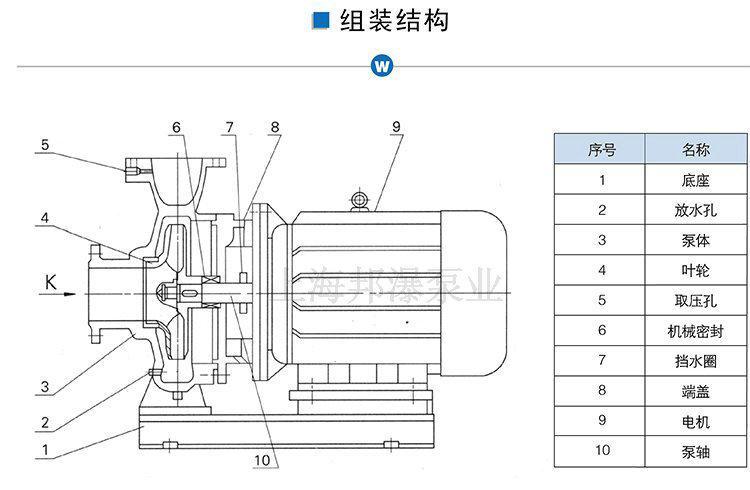

Acero inoxidable ISWHDescripción de la estructura de la bomba de tubería horizontal:
Motor:Conectado directamente a la bomba de agua para transmitir potencia, utilizando un motor de marca famosa.
Eje de la bomba: Coaxial con el motor, es un eje de extensión eléctrico, fabricado con material de acero inoxidable a juego para asegurar la concentricidad del eje, de modo que la bomba funcione suavemente sin ruido ni vibración. Está cromado para mejorar su vida útil.
Anillo de retención de agua: evita que el agua entre en el motor debido a fugas en el sello. Está hecho de fluorocaucho y es resistente a la corrosión.
Sello mecánico: Fabricado de acero inoxidable, carburo de tungsteno, fluorocaucho y otros materiales. Sello mecánico equilibrado para alta temperatura y alta presión, larga vida útil, sin fugas, sin desgaste en el eje, sin acumulación de incrustaciones, garantizando un ambiente de trabajo limpio.
Tapón de presión: Se puede instalar un manómetro para monitorear visualmente el funcionamiento normal y eficiente de la bomba.
Cuerpo de la bomba: La cámara de descarga y la cámara de succión están diseñadas con un excelente modelo hidráulico, que es tanto hermoso como eficiente. Está equipada con patas de instalación para facilitar el montaje y la operación estable.
Tapón de purga de aire: expulse el aire de la bomba al llenarla para asegurar el arranque normal de la bomba.
Impulsor: Diseñado con modelo hidráulico avanzado, fabricado en acero inoxidable, con las características de alta eficiencia y buena fiabilidad.

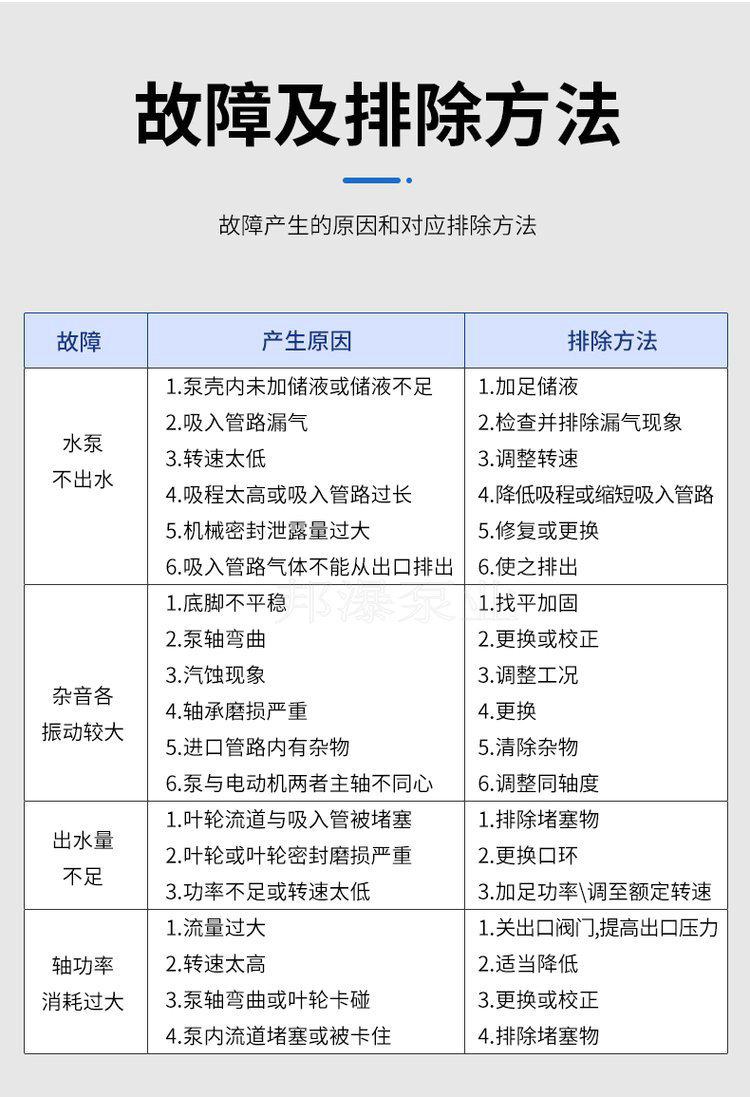

Causas y soluciones de fallas de bombas horizontales de tubería ISWH
|
Modo de fallo |
causa |
Método de exclusión |
|
La bomba de tubería horizontal no produce agua |
a. Las válvulas de entrada y salida no están abiertas, las tuberías de entrada y salida están bloqueadas y el impulsor del canal de flujo está bloqueado. |
Revisar y eliminar obstrucciones |
|
b. El motor está girando en la dirección incorrecta, y el motor está funcionando muy lentamente debido a pérdida de fase. |
Ajuste la dirección del motor y apriete el cableado del motor. |
|
|
c. Fuga en la tubería de aspiración |
Apriete cada superficie de sellado y elimine el aire. |
|
|
d. La bomba no está llena de líquido y hay aire en la cámara de la bomba |
Abra la tapa de la bomba o la válvula de escape para expulsar todo el aire. |
|
|
e. Suministro de agua de entrada insuficiente, cabeza de succión demasiado alta, fuga de la válvula de pie |
Detenga la máquina para inspección y ajuste (este fenómeno es fácil que ocurra al usar tuberías de agua del grifo conectadas a la red y rango de succión) |
|
|
f. La resistencia de la tubería es demasiado grande y la selección de la bomba es inapropiada |
Reducir las curvas de las tuberías y volver a seleccionar las bombas |
|
|
Flujo insuficiente de bomba de tubería horizontal |
a. Presione 1. Verifique la causa primero |
Presione 1. Excluir |
|
b. Tubería, canal de flujo de la bomba, impulsor está parcialmente bloqueado, depósitos de sarro, apertura de la válvula es insuficiente |
Retire la obstrucción y reajuste la apertura de la válvula. |
|
|
c. Bajo voltaje |
estabilización de voltaje |
|
|
d. Desgaste del impulsor |
Reemplazar el impulsor |
|
|
La potencia de la bomba de tubería horizontal es demasiado grande |
a. Uso excediendo el caudal nominal |
Ajuste el caudal y cierre la válvula de salida. |
|
b. La altura de succión es demasiado alta |
reducir |
|
|
c. Desgaste de los cojinetes de la bomba |
Reemplazar cojinetes |
|
|
Ruido y vibración de la bomba de tubería horizontal |
a. Soporte de tubería inestable |
Estabilizar la tubería |
|
b. Líquido mezclado con gas |
Aumentar la presión de succión y escape. |
|
|
c. Cavitación |
Reducir el vacío |
|
|
d. Daño en el rodamiento |
Reemplazar cojinetes |
|
|
e. Sobrecarga del motor y funcionamiento por calor |
Ajustar en 5. |
|
|
Calentamiento del motor de la bomba de tubería horizontal |
a. Flujo excesivo, operación de sobrecarga |
Cerrar la válvula de salida |
|
b. colisión |
Ver exclusiones |
|
|
c. Daño en el rodamiento del motor |
Reemplazar cojinetes |
|
|
d. Voltaje insuficiente |
estabilización de voltaje |
|
|
Fuga de bomba de tubería horizontal |
a. Desgaste del sello mecánico |
reemplazar |
|
b. El cuerpo de la bomba tiene agujeros de arena o grietas |
Reparación o reemplazo de soldadura |
|
|
c. La superficie de sellado es irregular |
Recortar |
|
|
d. Pernos de montaje flojos |
Fijación |
