ZGFEl generador de alto voltaje de CC en serie cumple con las normas nacionales ZBF 24003-90Los generadores portátiles de alto voltaje de CC desarrollados y fabricados de acuerdo con los requisitos de las "Condiciones técnicas generales para generadores portátiles de alto voltaje de CC" son adecuados para pruebas de alto voltaje de CC en pararrayos de óxido de zinc, pararrayos de explosión magnética, cables de alimentación, generadores, transformadores, interruptores y otros equipos en energía eléctrica, energía de fábricas y empresas mineras, unidades de investigación científica, ferrocarriles, industria química, plantas de energía, etc.
ZGF La serie de generadores de alto voltaje de CC adopta un circuito duplicador de voltaje de frecuencia media, aplicación modulación por ancho de pulsos (PWM) Se utilizan tecnología de modulación de ancho de pulso de frecuencia media, ajuste de bucle cerrado y retroalimentación de gran voltaje para estabilizar el voltaje.IGBTLos dispositivos y su tecnología de accionamiento, y de acuerdo con la teoría de compatibilidad electromagnética, adoptan medidas especiales de protección, aislamiento y conexión a tierra para hacer que el voltaje del generador de alto voltaje de CC sea estable, portátil y capaz de soportar la descarga de voltaje nominal sin sufrir daños.
ZGFEl duplicador de voltaje del generador de alto voltaje de CC en serie es de tamaño pequeño, gran capacidad, se puede sobrecargar y es conveniente para la operación en el sitio.
prueba.
2. Características del producto
1, fácil de operar, rendimiento estable, conveniente para uso en interiores y exteriores.
2, utilizando el circuito duplicador de voltaje de frecuencia intermedia, aplicación modulación por ancho de pulsos (PWM) Tecnología de modulación de ancho de pulso de frecuencia media, ajuste de bucle cerrado, utilizando
El voltaje se retroalimenta para estabilizarlo. IGBT Los dispositivos y su tecnología de accionamiento, y de acuerdo con la teoría de compatibilidad electromagnética, adoptan medidas especiales de protección, aislamiento y conexión a tierra para hacer que el voltaje del generador de alto voltaje de CC sea estable, portátil y capaz de soportar la descarga de voltaje nominal sin sufrir daños.
33. El rendimiento de los componentes principales del instrumento es estable y no teme una descarga directa continua de cortocircuito a tierra.

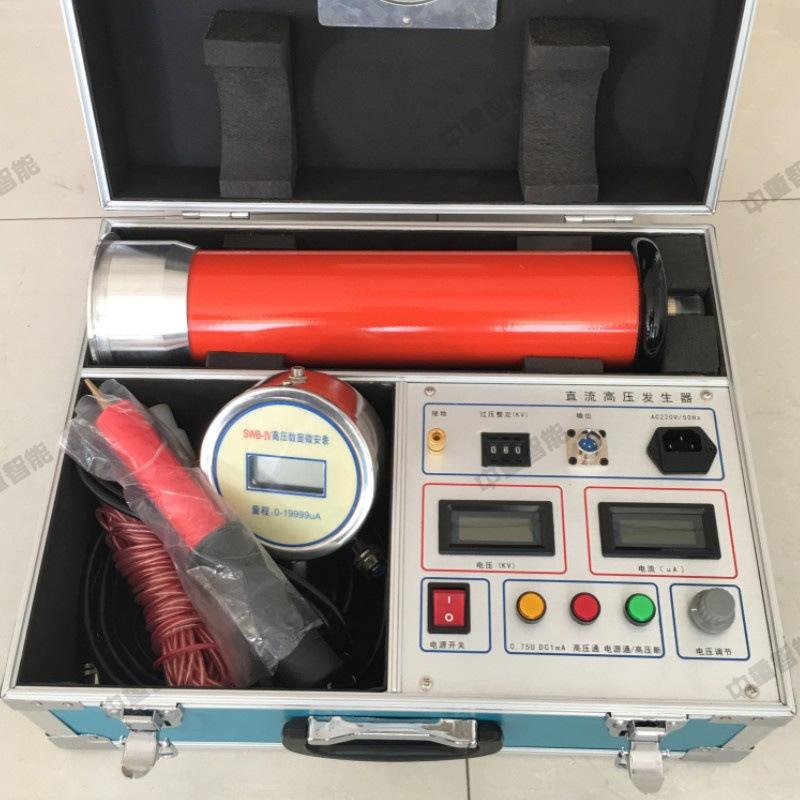

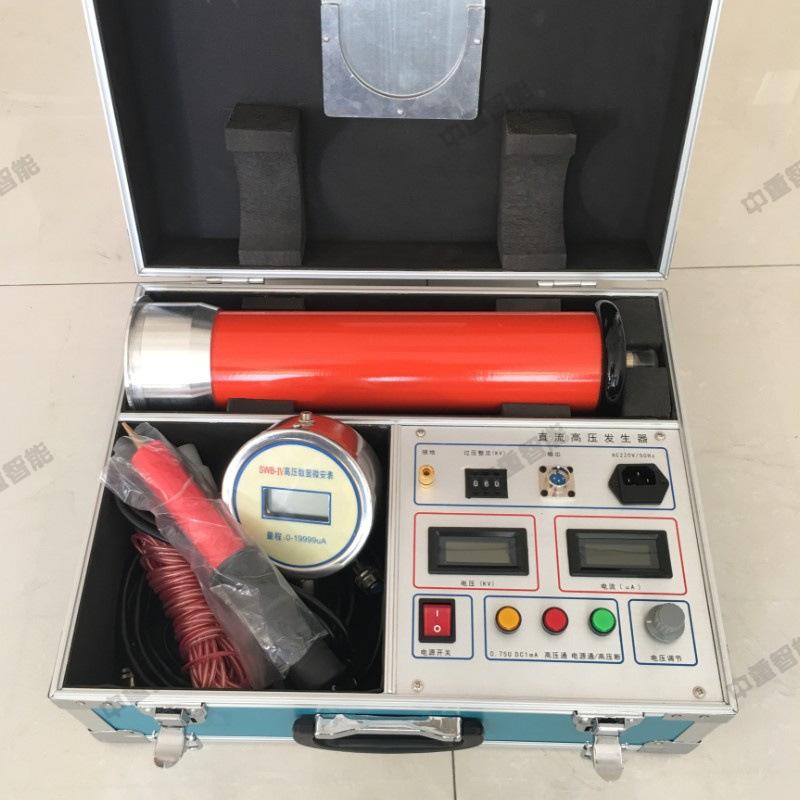

4Medición estable y de alta precisión. Los medidores de voltaje y corriente tienen visualización digital y una resolución de voltaje de 0,1 kV，
La resolución actual es 1uAEl voltímetro en la caja de control muestra directamente el valor de voltaje aplicado a la pieza de prueba de carga.
No se requiere divisor de tensión externo y el cableado es sencillo. El instrumento cuenta con terminales de alta y baja tensión para medir la corriente de fuga, y la terminal de alta tensión...
Utilice una pantalla de medidor digital blindada circular, puede soportar descargas eléctricas y tiene un buen rendimiento antiinterferencias.
5, regulación de voltaje estable, regulación de voltaje suave en todo el rango y la regulación de voltaje de salida utiliza un potenciómetro multivuelta único importado.
El proceso de impulso se regula suavemente.
6, salida de polaridad negativa, arranque en cero, ajuste continuo, sobretensión, sobrecorriente, retorno a cero, protección de puesta a tierra,
Tiene varias funciones de protección, como protección contra rotura de línea, etc. El circuito de protección automático es potente, lo que hace que la operación sea segura, y varios indicadores técnicos cumplen con los estándares de la industria.
7, mayor precisión 75 % VCC-1 mA La función permite medir pararrayos de óxido de zinc con solo un clic.
La caja de control de instrumentos tiene 75%Tecla de función de voltaje, al realizar la prueba del pararrayos, cuando la corriente aumenta a
1000 uA Cuando 0,75TúCC--1 mASe presiona el botón y los valores mostrados por el voltímetro y el amperímetro son 75% Después de la prueba, el potenciómetro de voltaje debe regresarse inmediatamente a la posición cero y debe presionarse inmediatamente el botón verde para cortar el alto voltaje y apagar el interruptor de encendido antes de realizar otras pruebas.
8, conveniente función de ajuste de sobretensión, usando un interruptor de dial digital, puede configurar intuitivamente el valor de voltaje
Pantalla, lo que le permite operar con mayor libertad, la unidad del valor de visualización eskV。
9El transformador de frecuencia media utilizado en el multiplicador de voltaje tiene un diseño mejorado, es de tamaño pequeño, de gran capacidad, de fuerte capacidad de sobrecarga y es cómodo de usar.
Prueba de funcionamiento in situ.

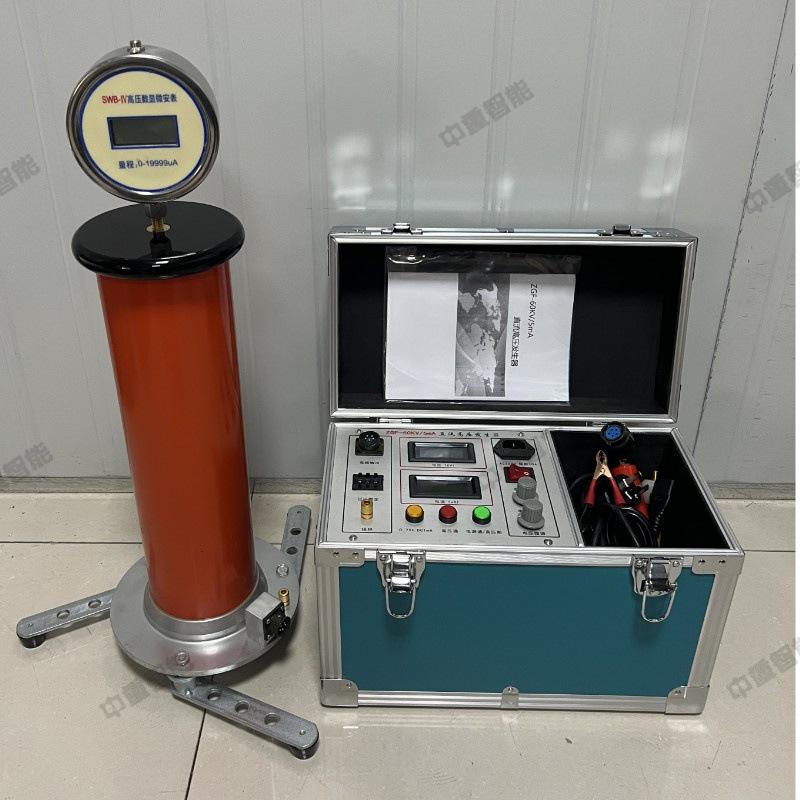

10-1Hay tres pies de apoyo incorporados en la parte inferior para aumentar la estabilidad del multiplicador de presión.
10-2La cubierta superior de la caja de control se puede utilizar como base a prueba de viento y se puede conectar al cilindro multiplicador de presión para mejorar la estabilidad del cilindro multiplicador de presión.
