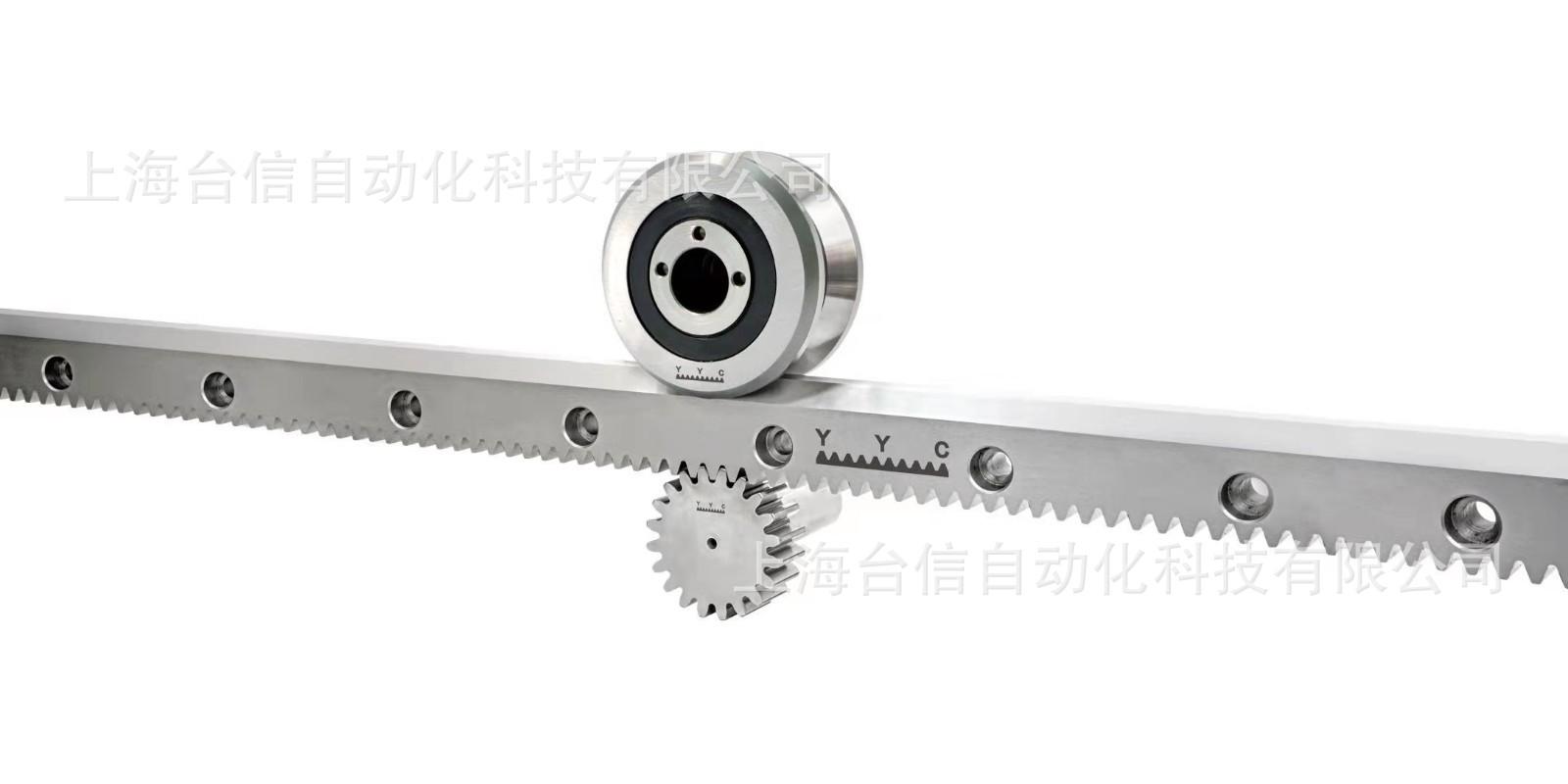

Cremallera rectificada con dientes rectos CSTGH-DIN6
CSTGH-DIN6 - Rejilla de pulido de dientes rectos
Clase de calidad DIN 6
Cremallera rectificada con dientes rectos serie CSTGH-DIN6
Material S50C
Dureza HRC 50~55°
Rectificado de cuatro lados y rectificado de dientes después del tratamiento de endurecimiento.
Error total de tono:
Fp/1000 ≦ 0,036 mm
Fp/2000 ≦ 0,047 mm (≦ 0,024/1000 mm)
La cremallera de rectificado de dientes rectos CSTGH-DIN6 está fabricada en acero al carbono medio S50C. Tras el tratamiento térmico de la superficie del diente, se alcanza una dureza de HRC50-55 grados, tras lo cual se realiza el rectificado de la superficie y el rectificado de cuatro caras. El error de paso total de los dientes por metro de la cremallera se puede controlar con una precisión de 0,036 mm.
Es una pieza de transmisión de alta precisión. La cremallera ha sido tratada térmicamente y ofrece alta rigidez y resistencia al desgaste. También puede funcionar con requisitos de par elevados. La superficie dentada ha sido rectificada con una rugosidad de Ra0.8, lo que la hace suave y silenciosa.
Se utiliza principalmente en máquinas herramienta CNC de alta gama, actualmente el más utilizado en industrias como máquinas para trabajar la madera, máquinas de corte por láser, máquinas dobladoras de tubos, máquinas de procesamiento de cinco ejes, rieles tipo armadura o brazos robóticos.
Modelo y especificaciones:
CSTGH01510-DIN6 19*19*999.03L*M1.5
CSTGH02010-DIN6 24*24*1005.31L*M2
CSTGH02020-DIN6 24*24*2010.62L*M2
CSTGH03010-DIN6 29*29*1017.88L*M3
CSTGH03020-DIN6 29*29*2035.75L*M3
CSTGH04010-DIN6 39*39*1005.31L*M4
CSTGH04020-DIN6 39*39*2010.62L*M4
CSTGH05010-DIN6 49*39*1005.31L*M5
CSTGH05020-DIN6 49*39*2010.62L*M5
CSTGH06010-DIN6 59*49*1017.88L*M6
CSTGH06020-DIN6 59*49*2035.75L*M6
CSTGH08010-DIN6 79*79*1005.31L*M8
CSTGH08020-DIN6 79*79*2010.61L*M8
