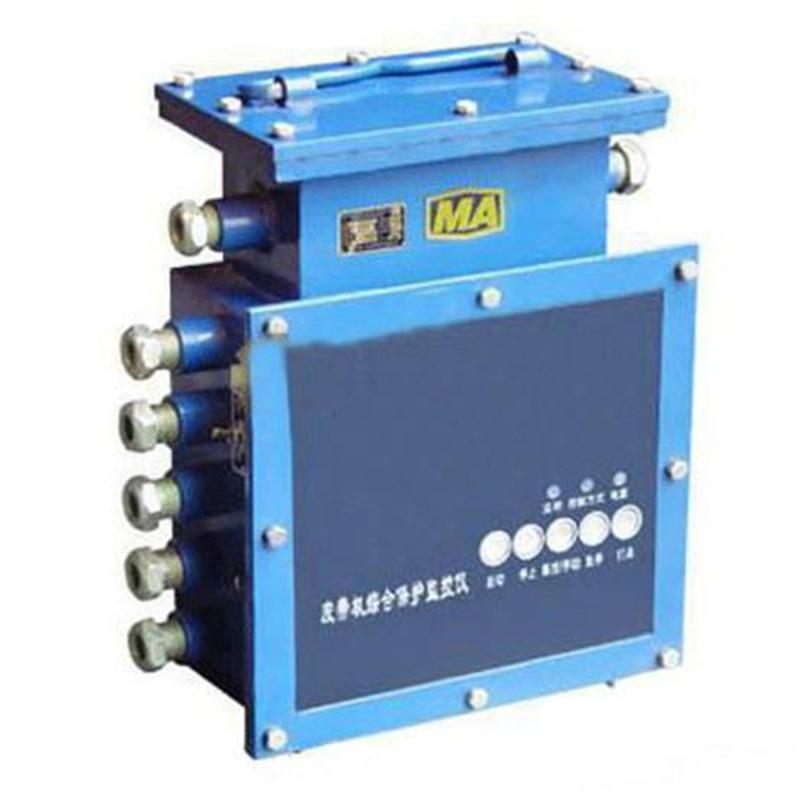

Dispositivo de protección de cinta transportadora para minas de carbón de operación simple Khp311 Dispositivo de protección de cinta transportadora

Introducción del producto dispositivo de protección integral de cinturón:

La unidad principal del dispositivo de protección contra explosiones y de seguridad intrínseca para cintas transportadoras de minas de carbón (en adelante, la unidad principal de protección) se utiliza para la protección de cintas transportadoras subterráneas. Es adecuada para minas con gas explosivo y polvo de carbón, y se utiliza para proporcionar protección y control integrales para cintas transportadoras (transportadores de cadena). También se puede utilizar para el control y la protección centralizados de transportadores de cadena; sus características:

u Este circuito utiliza circuitos integrados de mediana y gran escala, lo que hace que el sistema sea potente, el control más flexible y la expansión de funciones conveniente. La alineación de estado es precisa y la pantalla más intuitiva.

u La alarma de idioma puede reportar tanto la naturaleza de la falla como el número del transportador de banda donde ocurre la falla.

u La fuente de alimentación intrínsecamente segura está equipada con sensor de humo y válvula solenoide a prueba de explosiones para realizar la prevención y extinción automática de incendios.

u Estructura razonable, menos cables entre las placas funcionales, reduciendo en gran medida la tasa de fallas de cableado.

u El interruptor de bloqueo de parada de emergencia puede mostrar el número de posición para reducir el tiempo de resolución de problemas.

Entorno de uso del dispositivo de protección integral del cinturón:

2.1 El host deberá poder funcionar normalmente en las siguientes condiciones ambientales:

a) Temperatura ambiente: (-10～+40)℃;

b) Humedad relativa media: no superior al 95% (+25°C);

c) Presión atmosférica: (80~106) kPa;

d) En minas de carbón donde hay una mezcla explosiva de metano y polvo de carbón, pero no hay gas corrosivo que pueda destruir el aislamiento.

2.2 Las peores condiciones climáticas de almacenamiento y transporte que puede soportar el host son:

a) Alta temperatura: +60℃;

b) Baja temperatura: -40℃;

c) Humedad relativa promedio: 95% (+25°C);

d) Vibración: aceleración 50m/s2;

e) Choque: aceleración máxima 500m/s2.

Parámetros del producto del dispositivo de protección integral de cinturón:

4.1 Tipo a prueba de explosiones del host: Tipo minero a prueba de llamas e intrínsecamente seguro, marca: Exd[ib]l Mb

4.2 Propiedades eléctricas

4.2.1 Principales indicadores técnicos

4.2.1.1 Tensión de trabajo: AC127V.

4.2.1.2 Potencia aparente de entrada ≤ 60VA.

4.2.1.3 Señales de entrada y salida:

4.2.1.3.1 Señal de entrada de interruptor de contacto pasivo de cuatro vías; cuando la resistencia de contacto es ≥90KΩ, corresponde a lógica "0", y cuando la resistencia de contacto es ≤300Ω, corresponde a lógica "1".

4.2.1.3.2 Señal de entrada de conmutador de cuatro vías de nivel alto y bajo; cuando la resistencia de contacto es ≥3V, corresponde a lógica "0", cuando la resistencia de contacto es ≤1V, corresponde a lógica "1", salida de señal de dirección de código DTMF de 1 vía (se pueden configurar de 1 a 16 señales de dirección a través del dial interno)

4.2.1.3.3 Salida de relé de tres vías no A, capacidad de contacto AC127V/1A (carga resistiva), resistencia de contacto ≤0.5Ω.

4.2.1.3.4 Una salida de alimentación CC: rango de voltaje de salida 11V~12.5V, corriente de salida nominal 400mA.

4.2.1.3.5 El nivel de sonido de la alarma no deberá ser inferior a 85dB (A), y la señal de alarma óptica deberá ser visible al menos a 20 m en la oscuridad.

4.2.2 Funciones principales

4.2.2.1 El motor principal tiene la función de arrancar el vehículo con una advertencia temprana, y la duración de la advertencia temprana no será inferior a 10 segundos.
