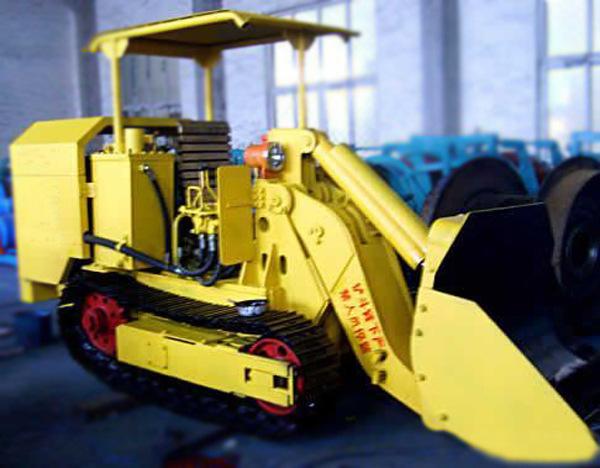

La cargadora de rocas de descarga lateral ZCD100R es una cargadora de rocas de descarga lateral positiva con accionamiento directo por motor, desplazamiento sobre orugas y cilindro hidráulico para operar la cuchara. Se utiliza para cargar rocas sueltas y minerales después de voladuras en minas de carbón, proyectos de túneles y otras minas con equipos de suministro de energía. Es una máquina de carga altamente eficiente. En operaciones de excavación de túneles en minas de carbón, es adecuada para cargar rocas, minerales y otros materiales en túneles con una sección transversal de más de 12 m² y es uno de los equipos principales para líneas de tunelaje mecanizadas. Asimismo, puede trabajar en minas con gases inflamables, como gas y polvo de carbón, y en túneles húmedos o anegados.
Principio de funcionamiento del cargador de rocas de descarga lateral ZCD100R
Cuando la cargadora de rocas de descarga lateral ZCD100R está en funcionamiento, utiliza su propia fuerza de desplazamiento para insertar el cucharón en la pila de rocas evacuada por la voladura. Luego, lo eleva a una altura determinada y lo devuelve al punto de descarga para que pueda descargar lateralmente. Tras la descarga, el cucharón se reinicia, el brazo del cucharón desciende y la máquina continúa avanzando, perforando la pila de rocas e iniciando el siguiente ciclo de trabajo.
Características principales del cargador de rocas de descarga lateral ZCD100R
1. La cargadora de rocas de descarga lateral ZCD100R puede utilizarse para múltiples propósitos en una sola máquina. Además de completar operaciones de carga, también puede servir como plataforma de trabajo de apoyo o utilizarse para el transporte a corta distancia de la superficie de trabajo, trabajos subterráneos, limpieza y otros procesos auxiliares. También puede combinarse con plataformas de perforación para formar una línea de operación mecanizada, lo que mejora significativamente el nivel de mecanización en la construcción de túneles.
2. La cargadora de rocas de descarga lateral ZCD100R se utiliza para la construcción de túneles de sección media y grande con un ancho superior a 3,5 m. Al construir en la intersección de túneles de sección mayor, se aprovecha al máximo su productividad de alta tecnología.
3. El ancho de la oruga es de tan solo 1,25 m para garantizar la movilidad y una óptima adaptación al equipo. La ZCD-100R tiene una gran capacidad de cuchara, pero se puede combinar fácilmente con otros equipos en el túnel, como vehículos de perforación, transportadores de traílla, cintas transportadoras y vagones mineros.
Parámetros técnicos principales del cargador de rocas de descarga lateral ZCD100R
proyecto | unidad | valor numérico |
productividad técnica | m3/h | 80～100 |
(tamaño de bloque dentro de 100 mm, altura de pila mayor a 1,5 m, roca de dureza media, distancia de descarga no mayor a 6 m) | ||
Capacidad nominal del cucharón | m3 | 1.00 |
Ancho del cucharón (excluyendo el puerto de descarga) | mm | 1600 |
Altura máxima de descarga | mm | 1650 |
Gran ángulo de descarga | ° | 52 |
Gran profundidad encubierta | mm | 400 |
Velocidad al caminar | EM | 0.86 |
pendiente de trabajo | ° | ±5 |
pequeña distancia al suelo | mm | 180 |
Ancho de vía | mm | 1250 |
Voltaje de tierra | MPa | 0.10 |
Presión de trabajo del sistema hidráulico | MPa | 16 |
Potencia total del motor | kilovatios | 59 |
Peso de la máquina | kilogramo | 8500 |
Dimensiones generales (largo × ancho × alto) | mm | 5028×1250 (parte de la oruga)×2180 (incluida la cabina del conductor)
|
