Introducción a la bomba de diafragma neumática BQG150/0.2

La bomba de diafragma neumática consta de las siguientes estructuras: colector de entrada de agua, colector de salida de agua, diafragma, bola, asiento de bola, tubería de salida de agua, válvula corrediza, tapa de la bomba, cuerpo de la bomba, silenciador, pistón, tubería de entrada de aire y sección de entrada de agua.

Aplicación y ámbito de aplicación de la bomba de diafragma neumática BQG150/0.2

Las bombas de diafragma neumáticas de la serie BQG tienen las funciones de bombas sumergibles, bombas autocebantes, bombas químicas y bombas de lodo;

1. Se utiliza para drenar aguas residuales del frente de trabajo de la minería de carbón, la galería inferior, el pozo de aceite del compresor de aire y el pozo de agua de la sala del cabrestante.

2. Se utiliza para drenar el agua mezclada en la cabecera (o cabecera) de la excavación.

3. Limpiar el agua y drenar el lodo.

4. Se utiliza para drenar aguas mezcladas en minas y túneles con alto contenido de gas.

5. Se utiliza en el transporte de lodos en las industrias de petróleo, productos químicos, alimentos y medicamentos.

mantener

1. Una plataforma operativa limpia protege las delicadas piezas móviles internas del polvo y residuos extraños durante el desmontaje y el reensamblaje.

2. Mantenga buenos registros de mantenimiento e incluya las bombas de diafragma en los programas de mantenimiento preventivo.

3. Antes de desmontar, gire la parte superior de la bomba de diafragma hacia abajo y drene el material en la bomba para vaciar el colector de material residual.

4. Retire los escalones del colector superior e inferior:

1) Retire la bola, la junta tórica y el asiento de la bola;

2) Retire la tapa del fluido;

3) Retire los tornillos y la junta del diafragma;

4) Retire la junta tórica, teniendo cuidado de no rayar ni desgastar la superficie de la biela.

5. Reemplace las piezas dañadas y engrase la biela (varilla del diafragma) y la junta tórica con aceite lubricante Key-Lube.

6. Vuelva a ensamblar en orden inverso.

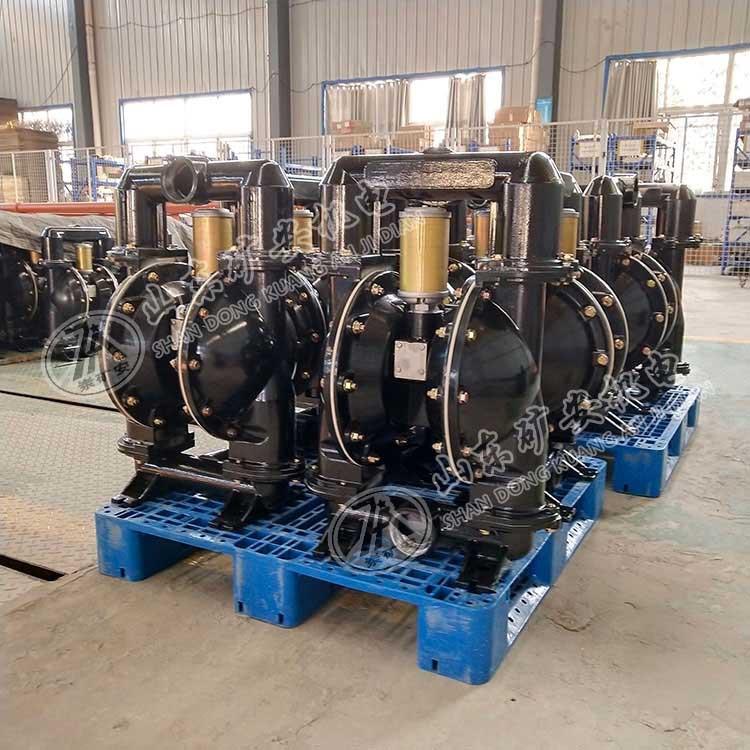

Bomba de Diafragma Neumática BQG150/0.2 Imagen Real
