Principales usos y ámbito de aplicación:

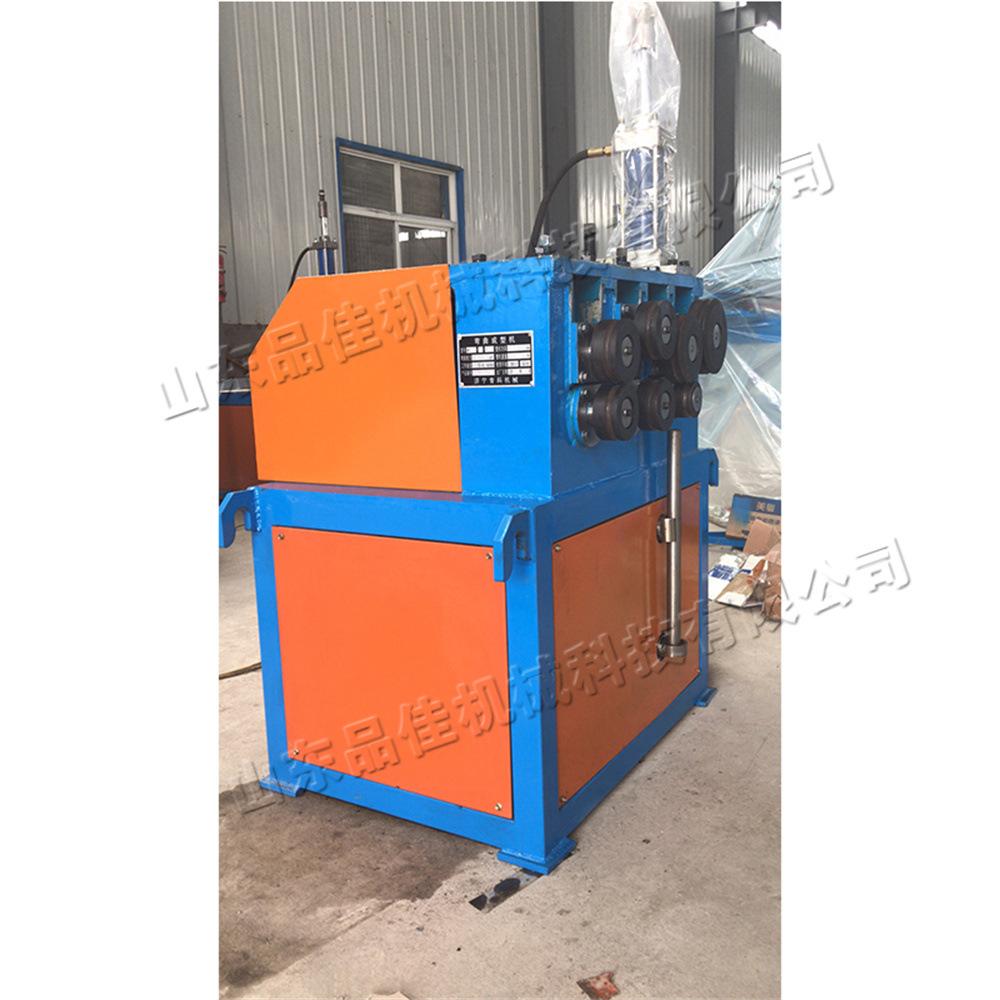

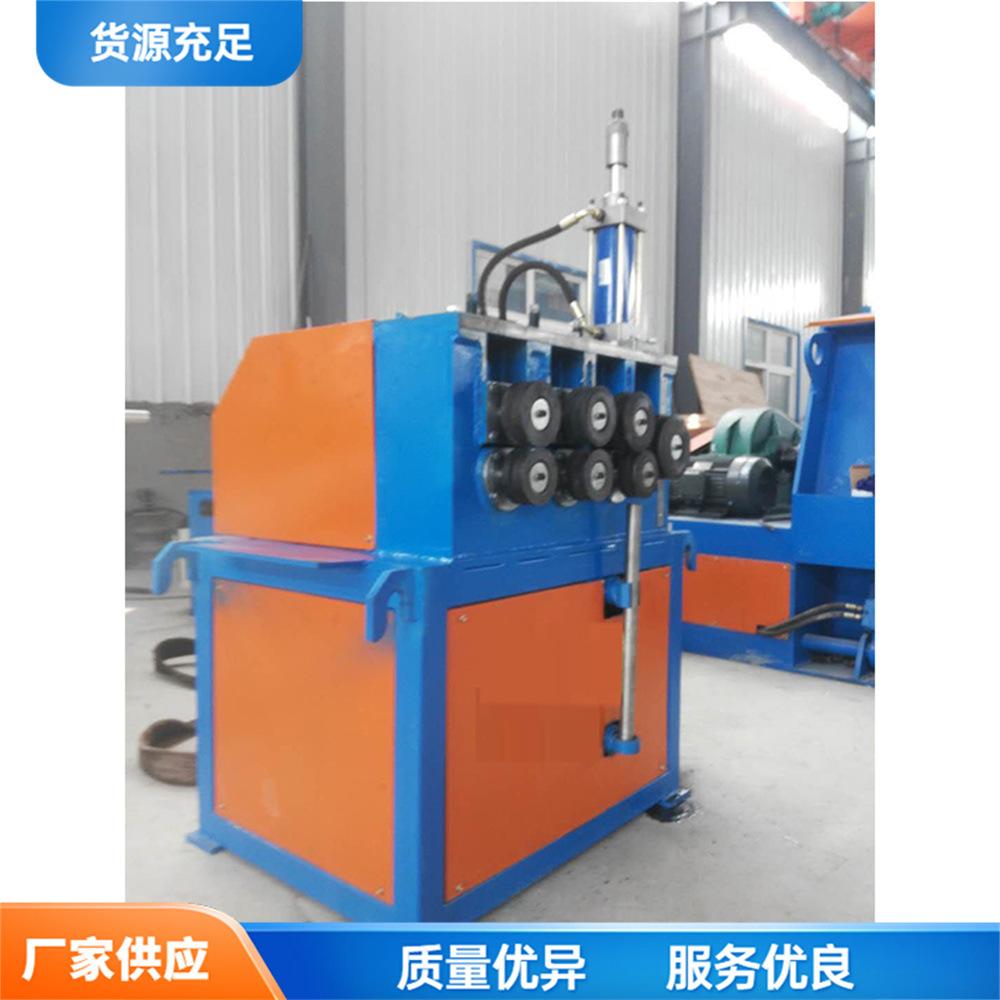

25/30/45/75La máquina de bobinas es un equipo que se utiliza para doblar bobinas de evaporadores, intercambiadores de calor, etc. Permite doblar tubos metálicos en formas simples de diámetro pequeño, arcos o espirales sin alterar las características de la sección transversal. Es ampliamente utilizada en'Evaporadores, intercambiadores de calor, industria petrolera, química, hidroeléctrica, estructuras metálicas y fabricación de maquinaria. Presenta una estructura razonable, un tamaño compacto, un funcionamiento y mantenimiento sencillos y un uso fiable.
Parámetros del producto:
Dimensiones: Largo, ancho y alto 1800*1600*1700mm, peso 3,2T
Potencia del motor principal 7.5Kw Motor hidráulico 3kwZuiDiámetro de bobina grande76×6mm
|
modelo Parámetros técnicos |
25 |
30 |
45 |
75 |
|
|
Módulo de sección de flexión máxima del perfil Cm3 |
1 |
5 |
12 |
21 |
|
|
Velocidad de plegado r/min |
5.6 |
5.6 |
5.0 |
2.8 |
|
|
Límite de fluencia del perfil MPa |
345 |
345 |
345 |
345 |
|
|
Empuje del cilindro T |
Manual |
8 |
18 |
25 |
|
|
acero redondo |
Modelo de sección transversal más grande |
18 |
Ф25 |
38 |
48 |
|
Radio de curvatura mínimo mm |
30 |
50 |
80 |
100 |
|
|
Doblado de acero plano |
Modelo de sección transversal más grande |
5×30 |
6×30 |
12x70 |
25x80 |
|
Radio de curvatura mínimo mm |
90 |
90 |
150 |
150 |
|
|
tubo redondo |
Modelo de sección transversal más grande |
Ø25×2 |
Ф32×3 |
45x5 |
76x6 |
|
Radio de curvatura mínimo mm |
65 |
80 |
115 |
190 |
|
|
Modelo de sección transversal más pequeña |
Ø8×1,5 |
Ф6×1 |
20x1.5 |
20x1.5 |
|
|
Radio de curvatura mínimo mm |
30 |
30 |
60 |
80 |
|
|
tubo cuadrado |
Modelo de sección transversal más grande |
25×25×2,5 |
30×30×2,5 |
50x50x6 |
80x80x6 |
|
Radio de curvatura mínimo mm |
150 |
150 |
250 |
300 |
|
|
Modelo de sección transversal más pequeña |
10×2 |
10×2 |
20x2 |
20x2 |
|
|
Radio de curvatura mínimo mm |
40 |
40 |
60 |
80 |
|
-
1. Descripción del suministro
Los productos son producidos por fabricantes y la calidad está garantizada.
-
2. Acerca del tamaño
El producto está diseñado y fabricado por ingenieros. Puede haber un margen de error de 2 mm tras la medición manual. Para más información, consulte con el gerente de ventas.
-
3. Acerca del color
Los productos se pulverizan y cumplen estrictamente con las normas de fábrica. La pulverización manual puede presentar pequeñas irregularidades. Si tiene alguna pregunta, consúltenos.
-
4. Acerca del servicio al cliente
-
Debido a que la recepción está muy ocupada, el servicio al cliente no es lo suficientemente bueno, los clientes pueden llamar al gerente de ventas para discutir información de cooperación.
-
5. Acerca de la entrega
-
Debido a los diferentes lotes y especificaciones de los productos, así como a las diferentes direcciones de envío, los productos son pequeños y los pedidos de pequeñas cantidades se envían por servicio exprés. Para otros productos, consulte las sugerencias del gerente.
