Modelo: Z-M3-0
Un valor Yaoda grande: 1.2
Yaoda pequeño espesor de placa aplicable: 1.2
Apertura de placa: 5 +0.08
Valor C Yaoda: 4.98
Valor E: 7.0±0.25
Valor T: 3±0,25
Los modelos y especificaciones de las tuercas remachables de expansión producidas por nuestra empresa son:
Z-M3-0 Z-M3-1 Z-M3-2 Z-M3.5-0 Z-M3.5-1 Z-M3.5-2 Z-M4-0 Z-M4-1 Z-M4-2 Z-M5-2 Z-M5-3 Z-M6-2 Z-M6-3 Z-M8-2 Z-M8-3
ZS-M3-0 ZS-M3-1 ZS-M3-2 ZS-M3.5-0 ZS-M3.5-1 ZS-M3.5-2 ZS-M4-0 ZS-M4-1 ZS-M4-2 ZS-M5-2 ZS-M5-3 ZS-M6-2 ZS-M6-3 ZS-M8-2 ZS-M8-3
NZ-M3-0 NZ-M3-1 NZ-M3-2 NZ-M3.5-0 NZ-M3.5-1 NZ-M3.5-2 NZ-M4-0 NZ-M4-1 NZ-M4-2 NZ-M5-2 NZ-M5-3 NZ-M6-2 NZ-M6-3 NZ-M8-2 NZ-M8-3 NZ-M8-4 NZ-M8-5 NZ-M10-2 NZ-M10-3 NZ-M10-4 NZ-M10-5 NZ-M12-2 NZ-M12-2.5 NZ-M12-3 NZ-M12-4 NZ-M12-5 NZ-M12-6 NZ-M12-8 NZ-M12-10
NZS-M3-0 NZS-M3-1 NZS-M3-2 NZS-M3.5-0 NZS-M3.5-1 NZS-M3.5-2 NZS-M4-0 NZS-M4-1 NZS-M4-2 NZS-M5-2 NZS-M5-3 NZS-M6-2 NZS-M6-3 NZS-M8-2 NZS-M8-3 NZS-M8-4 NZS-M8-5 NZS-M10-2 NZS-M10-3 NZS-M10-4 NZS-M10-5 NZS-M12-2 NZS-M12-2.5 NZS-M12-3 NZS-M12-4 NZS-M12-5 NZS-M12-6 NZS-M12-8 NZS-M12-10
Z-440-0 Z-440-1 Z-440-2 Z-632-0 Z-632-1 Z-632-2 Z-832-0 Z-832-1 Z-832-2 Z-032-1 Z-032-2 Z-032-3 Z-0420-1 Z-0420-2 Z-0420-3 Z-0518-1 Z-0518-2 Z-0518-3
ZS-440-0 ZS-440-1 ZS-440-2 ZS-632-0 ZS-632-1 ZS-632-2 ZS-832-0 ZS-832-1 ZS-832-2 ZS-032-1 ZS-032-2 ZS-032-3 ZS-0420-1 ZS-0420-2 ZS-0420-3 ZS-0518-1 ZS-0518-2 ZS-0518-3
NZ-440-0 NZ-440-1 NZ-440-2 NZ-632-0 NZ-632-1 NZ-632-2 NZ-832-0 NZ-832-1 NZ-832-2 NZ-032-1 NZ-032-2 NZ-032-3 NZ-0420-1 NZ-0420-2 NZ-0420-3 NZ-0518-1 NZ-0518-2 NZ-0518-3
NZS-440-0 NZS-440-1 NZS-440-2 NZS-632-0 NZS-632-1 NZS-632-2 NZS-832-0 NZS-832-1 NZS-832-2 NZS-032-1 NZS-032-2 NZS-032-3 NZS-0420-1 NZS-0420-2 NZS-0420-3 NZS-0518-1 NZS-0518-2 NZS-0518-3
Material para modelo de patrón de dientes métricos 0 1 2 Material para modelo de patrón de dientes imperiales 0 1 2
M3*0,5 Z-M3 Acero al carbono 1215 0,13 0,131 0,133 #4-40 Z-440 Acero al carbono 1215 0,13 0,131 0,133
ZS-M3 SUS303 0,242 0,246 0,254 ZS-440 SUS303 0,242 0,246 0,254
M3.5*0.6 Z-M3.5 Acero al carbono 1215 0.13 0.131 0.133 #6-32 Z-632 Acero al carbono 1215 0.162 0.163 0.166
ZS-M3.5 SUS303 0,242 0,246 0,254 ZS-632 SUS303 0,301 0,307 0,315
M4*0,7 Z-M4 Acero al carbono 1215 0,17 0,172 0,175 #8-32 Z-832 Acero al carbono 1215 0,195 0,197 0,2
ZS-M4 SUS303 0,327 0,333 0,342 ZS-832 SUS303 0,389 0,395 0,405
M5*0.8 Z-M5 Acero al carbono 1215 0.238 0.238 0.238 #10-32 Z-032 Acero al carbono 1215 0.275 0.275 0.275
ZS-M5 SUS303 0,523 0,523 0,523 ZS-032 SUS303 0,597 0,597 0,597
M6*1.0 Z-M6 Acero al carbono 1215 0.368 0.368 0.368 1/4-20 Z-0420 Acero al carbono 1215 0.443 0.443 0.443
ZS-M6 SUS303 0,691 0,691 0,691 ZS-0420 SUS303 0,778 0,778 0,778
M8*1,25 Z-M8 Acero al carbono 1215 0,514 0,514 0,514 5/16-18 Z-0518 Acero al carbono 1215 0,514 0,514 0,514
ZS-M8 SUS303 0,923 0,923 0,923 ZS-0518 SUS303 1,011 1,011 1,011
Material para modelo de patrón de dientes métricos 0 1 2 Material para modelo de patrón de dientes imperiales 0 1 2
M3*0,5 NZ-M3 Acero al carbono 1215 0,15 0,153 0,155 #4-40 NZ-440 Acero al carbono 1215 0,126 0,128 0,13
NZS-M3 SUS303 0,35 0,35 0,358 NZS-440 SUS303 0,245 0,25 0,258
M3.5*0.6 NZ-M3.5 Acero al carbono 1215 0.15 0.153 0.155 #6-32 NZ-632 Acero al carbono 1215 0.153 0.155 0.157
NZS-M3.5 SUS303 0,35 0,35 0,358 NZS-632 SUS303 0,291 0,295 0,303
M4*0,7 NZ-M4 Acero al carbono 1215 0,23 0,231 0,234 #8-32 NZ-832 Acero al carbono 1215 0,192 0,193 0,196
NZS-M4 SUS303 0,47 0,47 0,48 NZS-832 SUS303 0,401 0,407 0,418
M5*0.8 NZ-M5 Acero al carbono 1215 0.336 0.336 0.336 #10-32 NZ-032 Acero al carbono 1215 0.274 0.274 0.274
NZS-M5 SUS303 0,725 0,725 0,725 NZS-032 SUS303 0,699 0,699 0,699
M6*1.0 NZ-M6 Acero al carbono 1215 0.445 0.445 0.445 1/4-20 NZ-0420 Acero al carbono 1215 0.443 0.443 0.443
NZS-M6 SUS303 0,971 0,971 0,971 NZS-0420 SUS303 0,84 0,84 0,84
M8*1,25 NZ-M8 Acero al carbono 1215 0,622 0,622 0,622 5/16-18 NZ-0518 Acero al carbono 1215 0,54 0,54 0,54
NZS-M8 SUS303 1,51 1,51 1,51 NZS-0518 SUS303 1,19 1,19 1,19
Ventajas de las tuercas remachables de expansión:

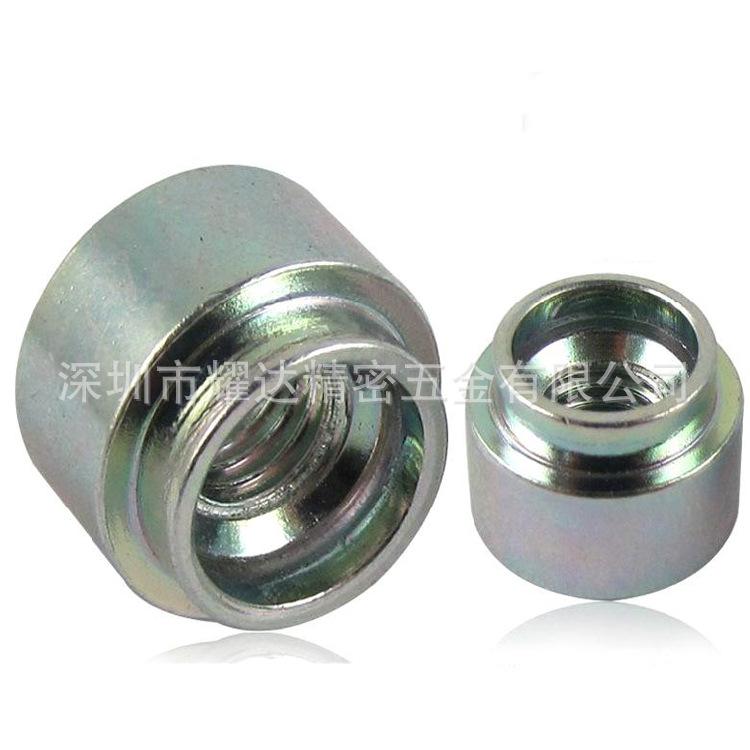

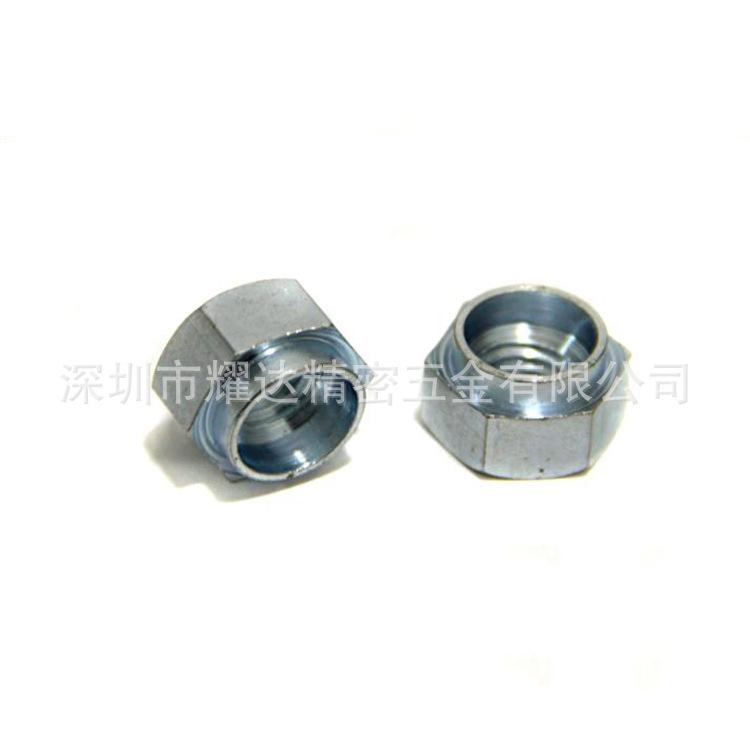

Las tuercas remachables de expansión redondas y hexagonales se utilizan ampliamente en el proceso de incrustación de placas metálicas, cajas de control, armarios de distribución y otros paneles de pared. Gracias a su estructura especial, durante el ensamblaje, solo es necesario introducir la tuerca remachable en el orificio de la placa metálica para lograr el remachado por expansión, lo que ofrece las siguientes ventajas:
1. Debido al uso de acero de tenacidad especial, se utiliza un accesorio especial para expandir la tuerca remachable de adentro hacia afuera, de modo que la tuerca remachable quede firmemente apretada en el orificio de la placa, los componentes estén firmemente ensamblados, no sea fácil que se caigan y el proceso de ensamblaje sea simple.

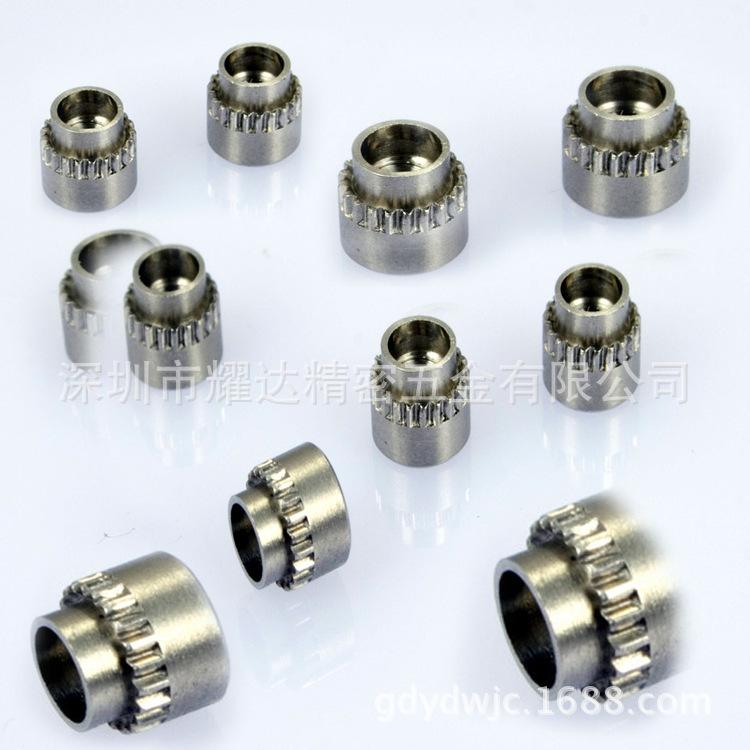

2. Para evitar aún más que la tuerca remachable se deslice, muchos fabricantes adoptan el método de agregar dientes de flor;
3. Las materias primas son hierro de fácil mecanización o acero inoxidable de fácil mecanización;
Guía técnica de aplicación de tuercas remachables:
1. Al seleccionar las columnas de tuercas, el rango de tamaño debe determinarse según el espesor de la placa utilizada. La dureza de las placas de acero con bajo contenido de carbono es inferior a 70 RB, y la de las placas de acero inoxidable es inferior a 80 RB.
2. La superficie del hierro de corte libre está tratada, conservando así el color original del acero inoxidable. Los usuarios pueden realizar pedidos según los modelos y especificaciones de la tabla, o personalizarlos según sus necesidades.
3. El tamaño del orificio de la placa se procesa de acuerdo con el tamaño de tolerancia de 0-+0,075 mm y se recomienda perforar.
4. La instalación se realiza mediante remachado, evitando golpes.
5. Cuando se utiliza acero inoxidable como material, el número de sufijo debe indicarse con "S".
Explicación detallada del código de la tuerca remachable de expansión:
Ejemplo:
Z-M3-1.2
Material de hierro redondo
El código de rosca de la tuerca remachable es adecuado para un espesor de placa de 1,2
ZS-M4-2
Acero inoxidable redondo
Código de rosca de tuerca remachable aplicable al espesor de placa 2
Nueva Zelanda - M3 – 1.5
Material de hierro hexagonal
El código de rosca de la tuerca remachable es adecuado para un espesor de placa de 1,5
NZS-M8-5
Acero inoxidable hexagonal
Código de rosca de tuerca remachable aplicable al espesor de placa 5
