Válvula de Macho Excéntrica Tipo Bola XF5900B Directa de Fábrica Anticorrosiva Suministro Inmediato

• • Descripción del Producto:

    La válvula de tapón excéntrico anticorrosiva tipo bola XF5900B absorbe muchas ventajas de las válvulas de tapón excéntrico nacionales y extranjeras. Tiene una apariencia hermosa, apertura y cierre flexibles, mantenimiento conveniente, buen rendimiento de sellado, gran área de flujo, pequeña resistencia al flujo; el asiento de válvula sellado de Ni soldado proporciona una resistencia confiable a la corrosión y al desgaste. Puede usarse en productos acuosos y oleosos agresivos. Adopta una estructura excéntrica. Cuando la válvula se abre y se cierra, el obturador de bola se desacopla del asiento de sellado, sin fricción ni desgaste, por lo que el par de apertura y cierre es pequeño y la apertura y el cierre son flexibles. Debido al movimiento excéntrico, la válvula tiene una función de sellado hermético y una compensación de desgaste para el par de sellado, lo que mejora en gran medida la confiabilidad y la vida útil del sello. Esta serie de válvulas de tapón excéntricas anticorrosivas tipo bola tiene un diámetro de DN100~DN600, una presión de trabajo de 0.6MPa~1.6MPa y tiene varias formas de actuador como manual, eléctrico, neumático e hidráulico. La válvula de tapón excéntrica es única en su uso antes de la bomba y para aguas residuales en comparación con otras válvulas.

    Características:

    1. La válvula de bola excéntrica tiene un diseño de doble excentricidad y apertura y cierre de baja fricción para garantizar cero fugas.
    2. El asiento de válvula con revestimiento de 3 mm de espesor que contiene 90 % de níquel (Ni) o el asiento de válvula de resina de alto rendimiento pueden cumplir una variedad de requisitos de resistencia a la corrosión.
    3. El diseño del puerto de llenado de sellador puede prolongar la vida útil de la válvula.
    4. El anillo de sellado combinado en forma de V se puede reemplazar sin retirar el dispositivo de operación.
    5. El cojinete de la válvula está hecho de material autolubricante, no requiere grasa y el desgaste en el eje de la válvula es muy pequeño.
    6. El cuerpo del enchufe está moldeado con caucho galvanizado en caliente, por lo que no hay preocupación de que el caucho se desprenda ni de corrosión por erosión.
    7. Proporcionar conectores para manómetros de presión de entrada y salida de la válvula para facilitar a los usuarios el control y la medición del flujo.
    8. La tapa de válvulas y el cuerpo de la válvula están sellados con juntas tóricas, lo que reduce el número de pernos y facilita el mantenimiento.

    Principio de sellado de la válvula de tapón

    Según la estructura de la válvula de tapón y el material del par de sellado, la válvula de tapón puede utilizar sellos metálicos, sellos de grasa y sellos de material blando no metálico. Al usar sellos metálicos, no solo se requiere una menor rugosidad superficial y tolerancias de forma y posición más precisas, sino que también se requiere una mayor relación de presión de sellado para lograr el rendimiento de sellado requerido. Al usar sellos de grasa y sellos de material blando no metálico, se requieren formas geométricas más precisas. Según los requisitos anteriores, existen muchos tipos de diseños estructurales de pares de sellado, y sus principios de sellado también son diferentes.

    1. Válvula de bola sellada de PTFE cilíndrica:El cuerpo de la válvula está equipado con un manguito de politetrafluoroetileno que coincide con el tapón de la válvula. Este es presionado contra el asiento en el cuerpo de la válvula por una tuerca de compresión. El sellado se logra por una cierta cantidad de interferencia entre el tapón de la válvula y el manguito de politetrafluoroetileno. Es decir, el sellado se logra por la fuerza de extrusión del tapón de la válvula sobre el manguito de politetrafluoroetileno. Por lo tanto, el valor de rugosidad superficial del tapón de la válvula y del manguito de politetrafluoroetileno debe ser pequeño, y el error de forma geométrica también debe ser pequeño para lograr la presión específica requerida para el sello. Si es necesario volver a apretar el manguito del asiento de la válvula para restaurar el sellado del manguito, debe hacerse en la posición de válvula cerrada para evitar que el manguito de politetrafluoroetileno sea presionado hacia el canal de flujo.

    2. Válvula de cono de ajuste hermético:La válvula no tiene empaque, y el obturador de la válvula y la superficie de sellado del cuerpo de la válvula se sellan mediante el metal del cuerpo. La fuerza de sellado se logra apretando la tuerca debajo del obturador de la válvula. Para lograr el sellado con una pequeña fuerza de precarga, el valor de rugosidad superficial del obturador de la válvula y la superficie de sellado del cuerpo de la válvula debe ser lo más pequeño posible, y el error de forma geométrica también debe ser pequeño, y el ajuste cónico debe ser preciso, para que este tipo de válvula de tapón pueda lograr el sellado fácilmente. La válvula es fácil de reparar y limpiar. Al limpiar o revisar, afloje la tuerca de abajo, retire la junta y el obturador de la válvula se puede sacar del cuerpo de la válvula para limpiarlo o repararlo. Este tipo de válvula de tapón fabricada de acero inoxidable austenítico es la mejor opción para la industria médica y la industria farmacéutica.

    3. Tipo de empaque válvula de tapón cónico:El cuerpo de la válvula está equipado con empaquetadura, y el sellado entre el tapón de la válvula y la superficie de sellado del cuerpo de la válvula se logra comprimiendo la empaquetadura. Este tipo de válvula utiliza sellos metálicos sin lubricación. Debido a la alta fricción entre las superficies de sellado, para garantizar que el tapón de la válvula pueda girar libremente en el cuerpo de la válvula. La carga de sellado admisible es limitada. Por lo tanto, la holgura de fuga de la superficie de sellado es relativamente amplia. Por lo tanto, esta válvula solo puede lograr un sellado satisfactorio cuando se usa con líquidos de alta tensión superficial y viscosidad. Sin embargo, si se aplica una capa de grasa de sellado al tapón de la válvula antes del montaje, esta válvula también se puede usar para gases húmedos, como aire comprimido húmedo u aceitoso. Este tipo de válvula de tapón cónico empaquetada tiene un buen rendimiento de sellado, especialmente un mejor rendimiento de sellado para fugas externas, y se usa ampliamente en aplicaciones con una presión nominal de 1.0 MPa. Los tornillos debajo del cuerpo de la válvula pueden ajustar la estanqueidad del tapón de la válvula y el cuerpo de la válvula.

    4. Válvula de tapón cónico sellada con aceite:El sellado de la válvula de tapón cónico sellada con aceite se logra mediante el sellador entre el tapón de la válvula y el cuerpo de la válvula. El sellador se inyecta en la superficie de sellado del tapón de la válvula y del cuerpo de la válvula a través de la válvula de retención en el vástago del tapón de la válvula mediante pernos o pistolas de inyección. Hay una ranura de aceite para almacenar el sellador en la superficie de sellado del tapón de la válvula y del cuerpo de la válvula. Por lo tanto, cuando la válvula está en uso, se puede inyectar sellador adicional a través de la válvula de retención y la ranura de aceite, compensando así eficazmente la falta de su sellado. Si la fuerza de precarga de la válvula es insuficiente y la inyección del sellador no garantiza el sellado, se pueden apretar los pernos de la prensaestopas para aumentar la fuerza de precarga y garantizar el sellado. De manera similar, el valor de rugosidad superficial del tapón de la válvula y la superficie de sellado del cuerpo de la válvula deben ser pequeños, y la precisión de la forma geométrica y la conicidad del tapón de válvula cónico y el cuerpo de la válvula deben ser precisas, para garantizar que el sellado pueda asegurarse con una pequeña fuerza de precarga, de modo que el tapón de la válvula pueda girar libremente en el cuerpo de la válvula. Dado que la superficie de sellado está protegida del contacto con el medio fluido cuando está en la posición completamente abierta, y la superficie de sellado dañada es más fácil de reparar, la válvula de tapón lubricada es particularmente adecuada para medios abrasivos secos. Sin embargo, las válvulas de tapón lubricadas no son adecuadas para estrangulamiento, porque el sellador se desprenderá de la superficie de sellado expuesta durante el estrangulamiento, por lo que el sello del cuerpo de la válvula debe restaurarse cada vez que se cierra la válvula. Este tipo de válvula es más adecuado para tuberías de derivación en campos petroleros o gasíferos, porque dichas tuberías no necesitan limpiarse, y el medio en campos petroleros o gasíferos contiene arena y agua, por lo que esta válvula es adecuada.

    5. Válvula de cono invertido de equilibrio de presión:La posición del obturador de la válvula se ajusta mediante los pernos en la tapa de la válvula, y el sellador se inyecta en el cuerpo de la válvula desde el extremo del vástago de la válvula. Para evitar que la presión del medio empuje el obturador de la válvula hacia el asiento de la válvula, se abre un orificio de equilibrio en el extremo del obturador de la válvula, y se instala una válvula de retención en el orificio de equilibrio del extremo pequeño del obturador de la válvula, lo que permite que el medio solo llegue al extremo pequeño, de modo que la presión del medio pueda entrar en la cavidad en ambos extremos del obturador de la válvula. El sellado de esta válvula también se logra mediante el sellador entre el obturador de la válvula y el cuerpo de la válvula.
    Este diseño permite que la válvula de tapón se utilice a presiones muy altas, hasta CL2500. En este momento, el tapón de la válvula no quedará inoperable debido a que la presión del medio empuja el tapón hacia la superficie cónica del asiento de la válvula. La capacidad de mantener un sellado a una presión tan alta depende principalmente de la precisión de mecanizado y la rugosidad superficial del tapón de la válvula y la superficie de sellado del cuerpo de la válvula. La conicidad de la superficie de sellado del tapón de la válvula y del cuerpo de la válvula debe ser completamente consistente, y el valor de rugosidad superficial debe ser inferior a R0.4, y luego se inyecta grasa de sellado para garantizar que se cumplan los requisitos de sellado.

    6. Válvula de bola cónica sellada con manguito de PTFE:El tapón de la válvula gira dentro del cuerpo de la válvula de PTFE, y su sellado se logra apretando los pernos del bloque del tapón de la válvula. La camisa del cuerpo de la válvula de PTFE evita la sequedad del tapón de la válvula y supera el problema del difícil mantenimiento de las válvulas de tapón lubricadas. Sin embargo, debido a la gran área de sellado y la alta tensión de sellado, el par de operación sigue siendo alto. Por otro lado, debido a la gran área de sellado, la fuga se puede prevenir mejor incluso si hay algún daño en la superficie de sellado. Debido al uso de camisas de PTFE, la válvula también se puede usar en aquellas ocasiones en las que los materiales preciosos producirán adherencia debido al contacto entre las superficies de sellado.

    Parámetros de rendimiento del producto:

    modelo	PN	Presión de trabajo/MPa	Presión de prueba/MPa		Temperatura aplicable/℃	Medios aplicables
    			Prueba de fuerza	Prueba de sellado
    XF5900B-10	10	1	1.5	1.1	≤80	Agua limpia, aguas residuales, aceite
    XF5900B-16	16	1.6	2.4	1.76

    Materiales de las partes del producto:

    modelo	Material
    	cuerpo de la válvula	émbolo	Válvula de bola	Cubierta superior	Cubierta inferior	Asiento de sellado del cuerpo de la válvula	Válvula de bola Superficie de sellado
    XF5900B-10	HT200	QT600-3	QT500-7	HT200	HT200	Soldadura de Ni	caucho de nitrilo
    XF5900B-16	QT500-7						Cerámica R-Metal

    Tamaño y estructura del producto:

    DN	D	D1	b	z×φd	z1×φd1	Yo
    100	220	180	24	6×φ17.5	2×φ16	230
    150	285	240	26	6×φ22	2×φ20	310
    200	340	295	28	6×φ22	2×φ20	370
    250	395	350	28	8×φ22	2×φ20	410
    300	445	400	28	10×φ22	4×φ20	420
    350	505	460	30	12×φ22	4×φ20	520
    400	565	515	32	12×φ26	4×φ24	540
    450	615	565	32	16×φ26	4×φ24	640
    500	670	620	34	16×φ26	4×φ24	700
    600	780	725	36	16×φ30	4×φ27	830

    DN	D	D1	b	z×φd	z1×φd1	Yo
    100	220	180	24	6×φ17.5	2×φ16	230
    150	285	240	26	6×φ22	2×φ20	310
    200	340	295	30	10×φ22	2×φ20	370
    250	405	355	32	10×φ26	2×φ24	410
    300	460	410	32	8×φ26	4×φ24	420
    350	520	470	36	12×φ26	4×φ24	520
    400	580	525	38	12×φ30	4×φ27	540
    450	640	585	40	16×φ30	4×φ27	640
    500	715	650	42	16×φ33	4×φ30	700
    600	840	770	48	16×φ36	4×φ33	830

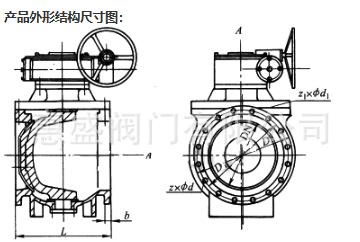

    Apariencia del producto y dimensiones estructurales:






    Precauciones de instalación:

    Precauciones de instalación para válvulas de tapón
    Al instalar la válvula de tapón, para prevenir daños a la válvula de tapón y asegurar el rendimiento completo de la válvula de tapón, se deben tener en cuenta los siguientes cuatro puntos:
    1. Asegúrese de que la válvula esté abierta. Caliente la tubería primero. Transfiera la mayor cantidad de calor posible de la tubería a la válvula de tapón. Evite prolongar el tiempo de calentamiento de la válvula de tapón en sí.
    2. Use gasa o un cepillo de alambre para limpiar el tubo y las partes cortadas para que la superficie metálica quede brillante y reluciente. No se recomienda usar lana de acero.
    3. Primero corte la tubería verticalmente, rebabe y retire las rebabas, y mida el diámetro de la tubería.
    4. Aplique fundente al exterior de la tubería y al interior de la campana de soldadura. El fundente debe cubrir completamente la superficie de soldadura. Por favor, use el fundente con moderación.
