Instrumento de medición de desgaste de riel con pantalla digital intuitiva de lectura HKCC10-1 Instrumento de medición de desgaste de riel con pantalla digital

Introducción del producto del instrumento de medición de desgaste del riel digital:

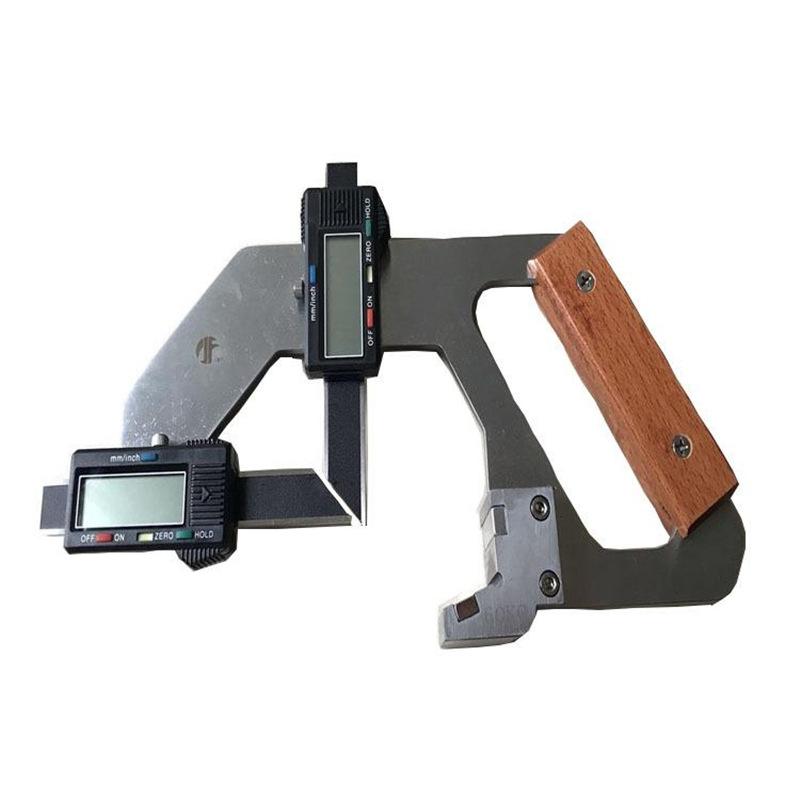

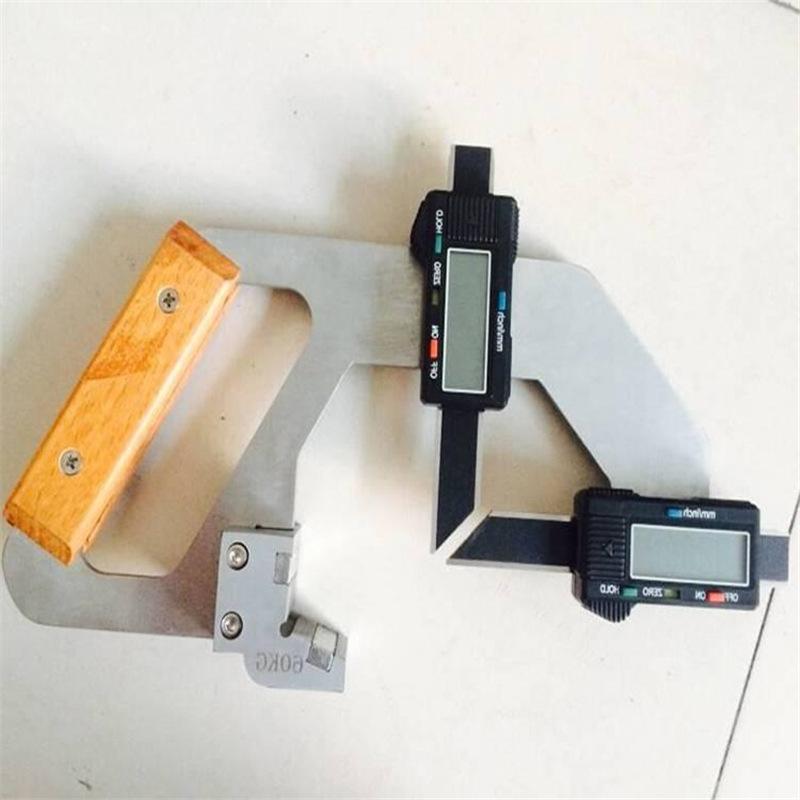

El medidor digital de desgaste de rieles se utiliza para medir el desgaste vertical y lateral de los rieles. Con lectura digital y un diseño práctico, es ligero, fácil de usar y de lectura intuitiva. Se compone principalmente de una placa base, un bloque de posicionamiento magnético, una regla de medición de desgaste vertical, una regla de medición de desgaste lateral, un lector digital, un vernier, un mango, etc.

Cómo utilizar el instrumento digital de medición del desgaste del riel:

1. Para calibrar la posición cero, alinee el vernier de las reglas de rectificado vertical y lateral con la línea "0" del vernier y, a continuación, presione la tecla de reinicio del lector digital para cambiar el número mostrado a "0.00".

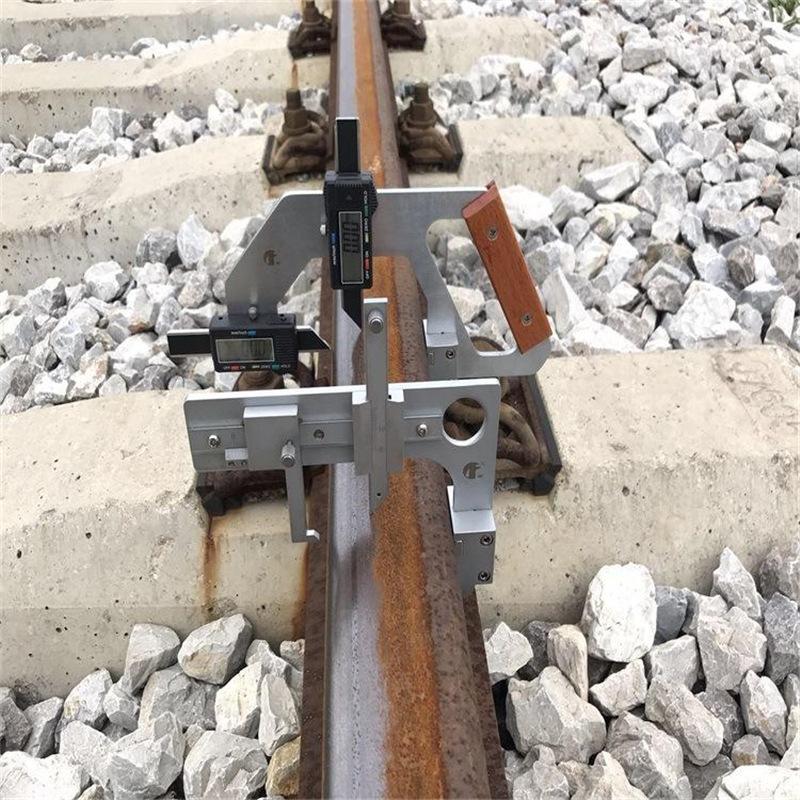

2. Para medir el desgaste del riel, sujete el mango y coloque la regla de desgaste en el lado exterior del riel que se va a medir. Presione la regla de desgaste vertical y la regla de rectificado lateral de modo que sus sondas estén en contacto con la superficie superior y el lado interior del riel, respectivamente. En este momento, podrá leer el desgaste vertical y lateral del riel.

Parámetros del producto del instrumento de medición de desgaste del riel digital:

Lugar de medición: De acuerdo al Artículo 3.4.2 del Reglamento de Mantenimiento de Líneas Ferroviarias,

El desgaste vertical se mide en 1/3 del ancho de la superficie superior del riel (desde el borde de trabajo estándar) y el desgaste lateral se mide en

Medido 16 mm por debajo de la banda de rodadura del riel (según sección estándar)

Rango de medición de desgaste vertical: 15 mm

Desgaste lateral: 25 mm

Precisión del instrumento: ±0,3 mm

Precisión de lectura: 0,1 mm (cursor), 0,01 mm (pantalla digital)

Error de repetibilidad: 0,1 mm
