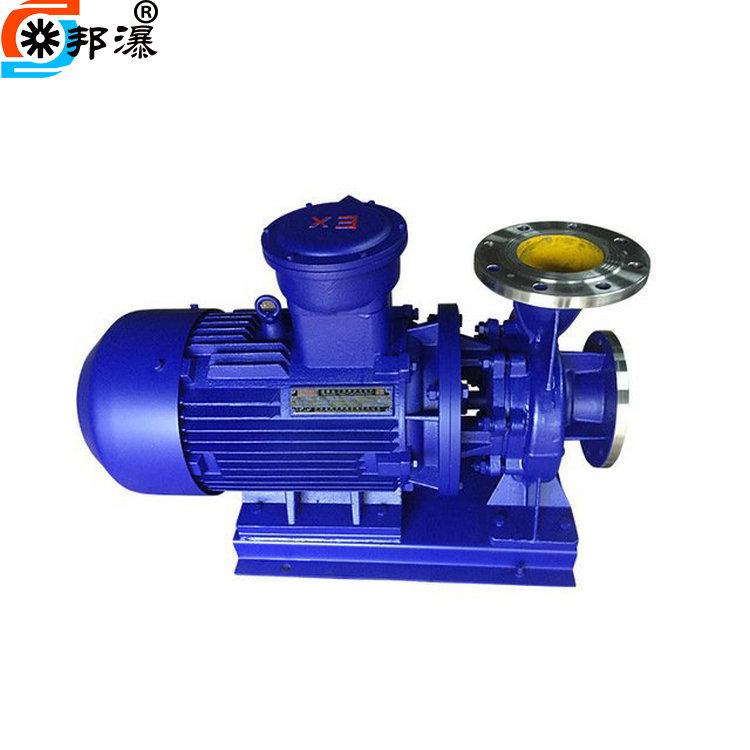

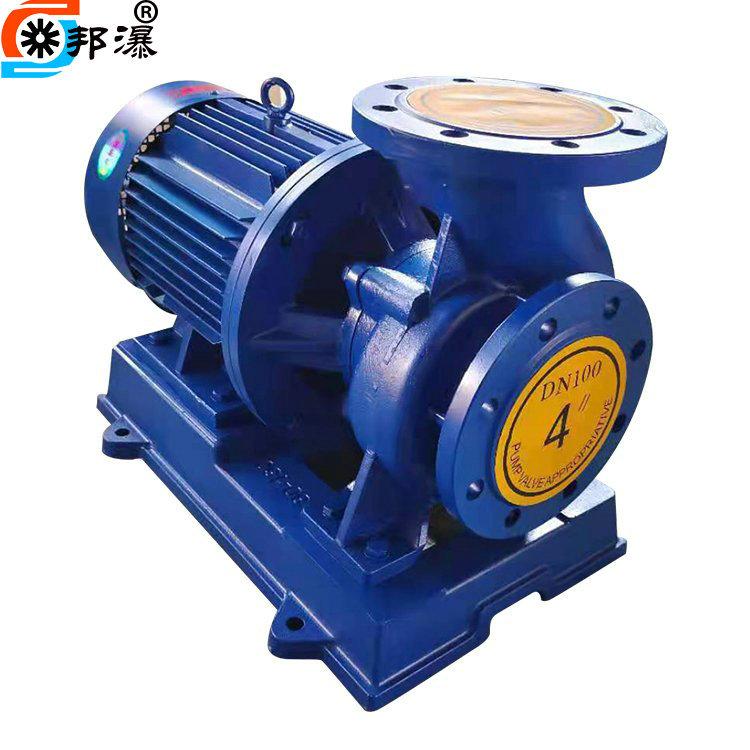

Bomba Centrífuga Horizontal de Agua Caliente Bomba Centrífuga Horizontal de Una Etapa Bomba Centrífuga Horizontal de Una Etapa ISW80-125I

Bomba de tubería de acero inoxidable, ISW80-125I, precio de bomba de tubería, modelo de bomba centrífuga de una etapa



Bomba centrífuga horizontal de una etapa y simple succión ISWDetalles:

La bomba centrífuga ISW de una sola etapa y succión simple horizontal está diseñada basándose en la combinación estructural de la bomba centrífuga IS y la bomba vertical, y está diseñada y fabricada en estricta conformidad con la norma internacional ISO2858 y la nueva norma nacional para bombas centrífugas de tubería JB/T53058-93. Es un producto de alta eficiencia y ahorro de energía. La bomba está optimizada y diseñada utilizando el mejor modelo hidráulico nacional. Al mismo tiempo, de acuerdo con las diferentes temperaturas de operación, medios, etc., el tipo ISWBomba centrífuga horizontalBasado en esto, bombas de agua caliente, bombas de alta temperatura,Bomba química, bombas de aceite, etc., son actualmente productos estándar nacionales finalizados y promovidos.



ISWMantenimiento de sellos mecánicos para bombas centrífugas de tubería:

1.La lubricación del sello mecánico debe estar limpia y libre de partículas sólidas.

2.Está estrictamente prohibido que los sellos mecánicos funcionen en condiciones de rectificado en seco.

3.Antes de arrancar, el motor de la bomba debe girarse unas cuantas veces para evitar la rotura y el daño del anillo de grafito causados por un arranque repentino.

4.Tolerancia de fuga del sello3Debe dejarse caer cada minuto, de lo contrario debe revisarse.





 Bomba centrífuga horizontal de una etapa y simple succión ISWUso del producto:

1. La bomba centrífuga horizontal de una etapa y simple succión ISW también se conoce comoBomba de tubería horizontal ISWSe utiliza para transportar agua limpia y otros líquidos con propiedades físicas y químicas similares al agua limpia. Es adecuado para suministro y drenaje de agua industrial y urbano, suministro de agua presurizado para edificios altos, riego de jardines, presurización para extinción de incendios y acoplamiento de equipos. La temperatura de operación T es ≤80℃.
2. La bomba de circulación de agua caliente (alta temperatura) ISWR (WRG) se utiliza ampliamente en energía, metalurgia, industria química, textil, fabricación de papel, hoteles y restaurantes, etc., circulación de refuerzo de agua caliente a alta temperatura de calderas y bomba de circulación de sistemas de calefacción urbana. Temperatura de uso de ISWR T: ≤120℃, Temperatura de uso de WRG T: ≤240℃.
3. La bomba química horizontal ISWH se utiliza para transportar líquidos sin partículas sólidas, que son corrosivos y tienen una viscosidad similar a la del agua. Es adecuada para los sectores del petróleo, químico, metalúrgico, energía eléctrica, fabricación de papel, alimentario, farmacéutico y de fibras sintéticas. La temperatura de funcionamiento T es -20℃-120℃.
4. Bomba de aceite horizontal ISWB, utilizada para transportar productos petrolíferos como gasolina, diésel, queroseno, etc., con temperatura de funcionamiento T: -20℃-120℃.





Bomba centrífuga horizontal de una etapa y simple succión ISWCondiciones de trabajo:

1. Presión de succión ≤1.0Mpa, o alta presión de trabajo del sistema de bomba ≤1.6Mpa, es decir, presión de succión de la bomba + cabezal de la bomba ≤ 1.6Mpa, presión de prueba estática de la bomba es 2.5Mpa, por favor indique la presión de trabajo del sistema al realizar el pedido. Cuando la presión de trabajo del sistema de bomba es superior a 1.6Mpa, se debe mencionar por separado al realizar el pedido, para que las piezas de paso de flujo y las piezas de conexión de la bomba puedan fabricarse con materiales de acero fundido durante la fabricación.
2. Temperatura ambiente <40℃, humedad relativa <95%.
3. El contenido volumétrico de partículas sólidas en el medio transportado no excederá el 0.1% del volumen unitario, y el tamaño de las partículas será inferior a 0.2mm.
Nota: Si el medio utilizado contiene partículas finas, indíquelo al realizar el pedido para que se puedan utilizar sellos mecánicos resistentes al desgaste.





ISWBomba de tubería de una sola etapaNotas de instalación:

1. Antes de la instalación, verifique si los sujetadores de la unidad están flojos y si el canal de flujo del cuerpo de la bomba es anormal o está bloqueado para evitar dañar el impulsor y el cuerpo de la bomba durante el funcionamiento de la bomba de agua.

2. Durante la instalación, no se debe agregar el peso de la tubería a la bomba de agua para evitar la deformación de la bomba.

3. Los pernos de anclaje deben apretarse durante la instalación para evitar que la vibración afecte el rendimiento de la bomba durante el arranque.

4. Para facilitar el mantenimiento y un uso seguro, se debe instalar una válvula reguladora en las tuberías de entrada y salida de la bomba y un manómetro en los accesorios de salida de la bomba para garantizar que la bomba funcione dentro del rango de altura y caudal nominales, garantizar el funcionamiento normal de la bomba y aumentar su vida útil.

5. Tras la instalación, extraiga el eje de la bomba. No debe oírse ningún ruido de fricción ni atascarse el impulsor. Si surge algún problema, desmonte la bomba para comprobar la causa.

6. Las bombas se pueden instalar con conexión rígida o conexión flexible (ver método de conexión).



ISWBomba de tubería horizontalCaracterísticas:

1. La bomba tiene una estructura vertical con los mismos diámetros de entrada y salida y está ubicada en la misma línea central. Se puede instalar en la tubería como una válvula. Tiene una apariencia compacta y hermosa, ocupa un área pequeña y tiene baja inversión en construcción. Si se agrega una cubierta protectora, se puede colocar al aire libre para su uso.

2. El impulsor está instalado directamente en el eje extendido del motor, con dimensión axial corta y estructura compacta. Los cojinetes de la bomba y del motor están configurados razonablemente, lo que puede equilibrar eficazmente las cargas radiales y axiales generadas por el funcionamiento de la bomba, asegurando así el funcionamiento suave de la bomba con muy baja vibración y ruido.

3. El sello del eje adopta un sello mecánico o una combinación de sello mecánico, un anillo de sellado de aleación de titanio importado, un sello mecánico resistente a altas temperaturas de tamaño mediano y un material de aleación dura, un sello resistente al desgaste, que puede aumentar efectivamente la vida útil del sello mecánico.

4. Fácil de instalar y mantener. No es necesario desmontar el sistema de tuberías. Todas las piezas del rotor se pueden extraer quitando la tuerca del asiento de la junta de la bomba.

5. Las bombas pueden funcionar en serie o en paralelo según los requisitos de uso, es decir, el caudal y la altura.

6. La bomba se puede instalar vertical u horizontalmente según los requisitos del diseño de la tubería.



Condiciones de trabajo de la bomba centrífuga horizontal:



1. Presión de succión 1.0MPa, o alta presión de trabajo del sistema de bombeo 1.6MPa, es decir, presión de succión de la bomba + cabezal de la bomba 1.6MPa, la presión de prueba estática de la bomba es 2.5MPa, indique la presión de trabajo del sistema al realizar el pedido. Cuando la presión de trabajo del sistema de bombeo sea superior a 1.6MPa, se debe mencionar por separado al realizar el pedido, para que la parte de paso de flujo y la parte de conexión de la bomba puedan fabricarse en acero fundido durante la fabricación.
2. Temperatura ambiente <40°C, humedad relativa <95%.
3. El contenido volumétrico de partículas sólidas en el medio transportado no excederá el 0.1% del volumen unitario, y las partículas deberán ser mayores de 0.2 mm.





Características de la bomba de tubería horizontal ISW:

1. La bomba tiene una estructura horizontal, con los diámetros de entrada y salida siendo iguales y ubicados en un ángulo de 90 grados. Se puede instalar en la tubería como una válvula. Tiene una apariencia compacta y hermosa, ocupa un área pequeña y tiene baja inversión en construcción. Si se añade una cubierta protectora, se puede colocar en exteriores para su uso.
2. El impulsor está instalado directamente en el eje extendido del motor, con dimensión axial corta y estructura compacta. Los cojinetes de la bomba y del motor están configurados razonablemente, lo que puede equilibrar eficazmente las cargas radiales y axiales generadas por el funcionamiento de la bomba, asegurando así el funcionamiento suave de la bomba con muy baja vibración y ruido.
3. El sello del eje adopta un sello mecánico o una combinación de sello mecánico, un anillo de sellado de aleación de titanio importado, un sello mecánico resistente a altas temperaturas de tamaño mediano y un material de aleación dura, un sello resistente al desgaste, que puede aumentar efectivamente la vida útil del sello mecánico.
4. Fácil de instalar y mantener. No es necesario desmontar el sistema de tuberías. Todas las piezas del rotor se pueden extraer quitando la tuerca del asiento de la junta de la bomba.
5. Las bombas pueden funcionar en serie o en paralelo según los requisitos de uso, es decir, el caudal y la altura.
6. La bomba se puede instalar vertical u horizontalmente según los requisitos del diseño de la tubería.







Condiciones de trabajo de la bomba de tubería horizontal de una etapa ISW:

1. Presión de succión 1.0MPa, o presión de trabajo alta del sistema de bomba 1.6MPa, es decir, presión de succión de la bomba + cabezal de bomba 1.6MPa, la presión de prueba estática de la bomba es 2.5MPa, indique la presión de trabajo del sistema al realizar el pedido. Cuando la presión de trabajo del sistema de bomba es superior a 1.6MPa, se debe mencionar por separado al realizar el pedido. Para que la parte de flujo y la parte de conexión de la bomba puedan fabricarse en acero fundido durante la fabricación.
2. Temperatura ambiente <40°C, humedad relativa <95%.
3. El contenido volumétrico de partículas sólidas en el medio transportado no excederá el 0.1% del volumen unitario, y las partículas deberán ser mayores de 0.2 mm.
Nota: Si el medio utilizado contiene partículas finas, indíquelo al realizar el pedido para que el fabricante pueda utilizar sellos mecánicos resistentes al desgaste.

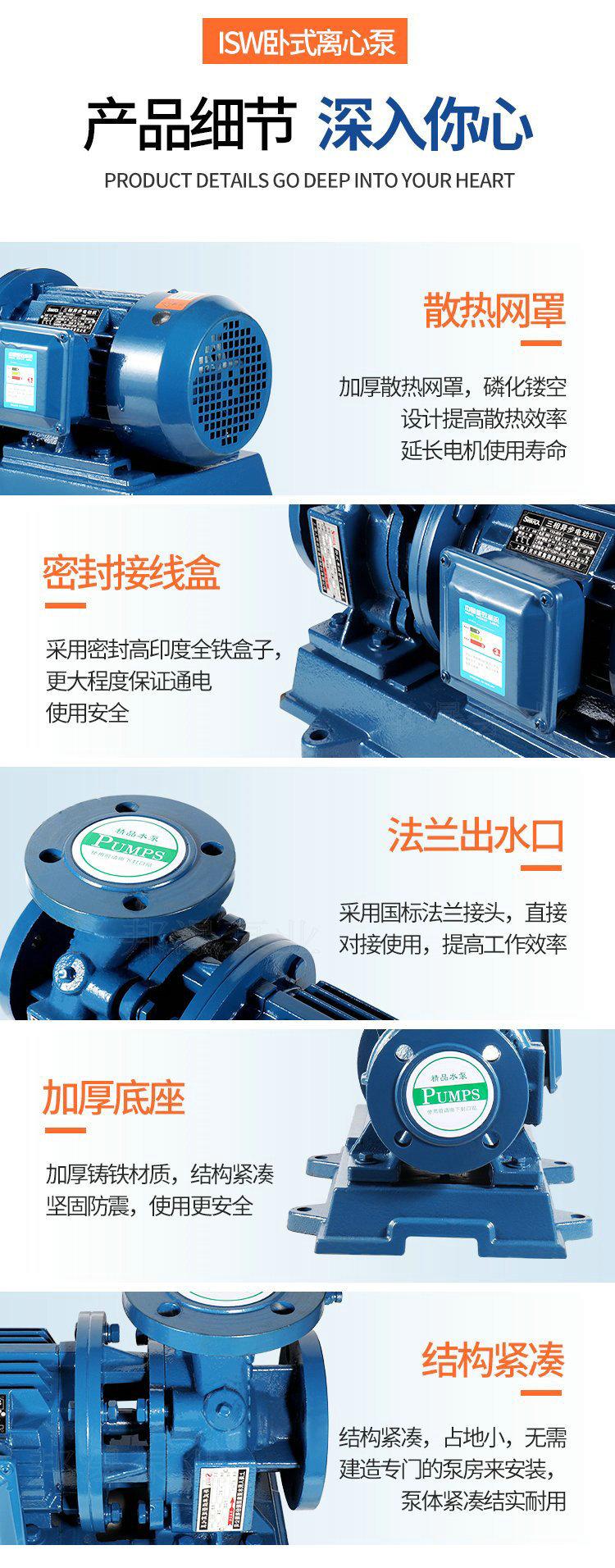

ISWCaracterísticas del producto de la bomba booster horizontal:

Funcionamiento suave: La absoluta concentricidad del eje de la bomba y el excelente equilibrio estático y dinámico del impulsor garantizan un funcionamiento suave y sin vibraciones.

Estanco: Los sellos de carburo fabricados con diferentes materiales garantizan que no haya fugas durante el transporte de diferentes medios.

Bajo nivel de ruido: La bomba de agua sostenida por dos cojinetes de bajo ruido funciona suavemente, casi sin ruido excepto por el leve sonido del motor.

Baja tasa de fallas: La estructura es simple y razonable, las piezas clave están equipadas con componentes de alta calidad, toda la máquina no presenta problemas y el tiempo de trabajo se mejora considerablemente.

Mantenimiento fácil: el reemplazo de sellos y rodamientos es simple y conveniente.

Menos espacio requerido: La salida puede estar en tres direcciones: izquierda, derecha y hacia arriba, lo cual es conveniente para la disposición e instalación de la tubería y ahorra espacio.
