Huisheng Directo de Fábrica Alta Calidad Válvula de Alivio de Choque de Agua de Paso Directo Suministro Inmediato DA5501, EG5001

• Válvula de alivio de golpe de ariete DA5501 (de paso recto)


  Principio de funcionamiento de la válvula de alivio de golpe de ariete DA:




  La válvula de alivio de golpe de ariete DA se utiliza para reducir las fluctuaciones de presión en el sistema de tuberías causadas por la apertura y el cierre de la bomba de agua o por un corte de energía cuando la bomba se detiene, y puede proteger de forma fiable la bomba de agua y la estación de bombeo de agua. Esta válvula es una válvula de control de pistón (válvula de émbolo) controlada por una válvula piloto y accionada hidráulicamente. La diferencia de presión en ambos extremos de la válvula es la fuente de energía que la impulsa a abrirse y cerrarse. El dispositivo de accionamiento de la válvula se divide en dos cámaras de control, superior e inferior. La cámara superior está controlada por la válvula piloto y se opera ajustando la válvula de aguja incorporada de la válvula piloto y la válvula piloto de alivio. La cámara inferior está conectada a la presión en el cuerpo de la válvula a través de un pequeño orificio fijo, de modo que el cierre de la válvula está amortiguado.

  En un sistema de suministro de agua con tuberías largas, esta fluctuación de presión a menudo muestra una sección de baja presión obvia, y luego una parada repentina de la bomba provocará enormes fluctuaciones de presión y acumulación de alta presión.

  Además de prevenir fluctuaciones de presión, la válvula de alivio de golpe de ariete DA también mantiene la presión del sistema. Esta función se realiza descargando el exceso de presión a la atmósfera. Cuando la presión del sistema supera el valor establecido de la válvula piloto de alivio de alta presión, esta se abre, provocando la apertura de la válvula principal y despresurizando el sistema. Si la presión del sistema supera el valor establecido de la válvula piloto de alivio de alta presión, la válvula piloto se cierra, provocando un cierre lento de la válvula principal.

  Estructura y características de la válvula de alivio de golpe de ariete DA

  La válvula de alivio de golpe de ariete DA se compone de una válvula principal, una válvula piloto hidráulica de alta presión, un conducto y otras piezas. Cuenta con control hidráulico automático, descarga de agua a alta presión sin restricciones, la válvula principal puede abrirse rápidamente y cerrarse lentamente, y tiene la función de prevenir el golpe de ariete de la válvula autocerrable.

  La válvula de alivio de golpe de ariete DA se utiliza en la tubería de salida de la bomba de agua, cerca de la fuente del golpe de ariete, como la válvula de retención, etc.，Con conexión externa en T, se abre con antelación para evitar golpes de ariete y liberarlos de forma segura. Es un dispositivo de protección para estaciones de bombeo que mejora eficazmente la seguridad y la fiabilidad del sistema.




  Parámetros técnicos de la válvula de alivio de golpe de ariete DA:




  1. Modelo del equipo:DA 5501 (recto) DA5502 (ángulo)

  2. Presión nominal:1,0 MPa 1,6 MPa 2,5 MPa 4,0 MPa 6,4 MPa 10,0 MPa

  3. Ajuste de presión:① Alta presión: 1,1 veces la presión de trabajo real; ② Alta presión: 1,15 veces la presión real;

  4. El tiempo de respuesta de la válvula de alivio de golpe de ariete no debe exceder0,5 segundos, y el tiempo desde la aparición del golpe de ariete hasta la acción de la válvula de alivio de golpe de ariete es inferior a 0,5 segundos.

  5. Medio aplicable: agua cruda, agua limpia.

  6. Temperatura media:1-80℃

  7. Prueba de resistencia: 1,5 veces la presión de trabajo

  8. Prueba de sellado: 1.1 Presión de trabajo




  Principales requisitos técnicos de la válvula de alivio de golpe de ariete DA:




  1. Descarga de agua por sobrepresión: La válvula piloto de alta presión tiene una función de sobrecontrol y protección incondicional contra sobrepresión.

  2. Diseño de pistón diferencial, con fuerza de cierre confiable bajo cualquier presión de trabajo;

  3. Funcionamiento suave sin vibraciones: la válvula principal adopta un diseño de disco de apertura en forma de V, con un buen rendimiento de ajuste y un funcionamiento suave (sin golpe de ariete de cierre automático de la válvula).

  4. Operación de válvula ajustable (el grado de apertura de la válvula se ajusta automáticamente), amortiguación de colchón de aire de cierre lento para evitar el golpe de ariete del cierre automático de la válvula;

  5. El diseño del asiento de la válvula desplaza el punto de máxima producción de caudal hacia aguas abajo del sello, reduciendo así el impacto de la cavitación en el asiento. Por lo tanto, reduce el desgaste y prolonga la vida útil.

  6. Anillo de sellado plano rectangular, que se puede reemplazar en línea, y la válvula está herméticamente cerrada;

  7. El interior de la válvula está revestido de acero inoxidable;

  8. Respuesta rápida (abra la válvula para liberar agua): la válvula piloto de alivio de presión de gran calibre y altamente sensible responde a las condiciones de sobrepresión y abre rápidamente la válvula principal (libera agua para eliminar el golpe) y cierra la válvula a una velocidad controlable cuando la presión disminuye;

  9. Fiabilidad: El conducto de alta presión ampliado reduce considerablemente el riesgo de bloqueos y dobleces. El asiento elástico de la válvula y la válvula piloto de acero inoxidable están equipados con un filtro tipo Y estándar, que ofrece una larga vida útil y un funcionamiento fiable.

  10. Fácil mantenimiento: aunque la válvula está instalada en la tubería, todas sus piezas internas se pueden desmontar, y las piezas se pueden reparar y reemplazar abriendo la tapa superior. La válvula de aislamiento estándar en el conducto permite un rápido mantenimiento de la válvula piloto.

  11. Preajuste: cada válvula se prueba y preajusta antes de salir de fábrica, pero la válvula se puede ajustar fácilmente en el sitio según los requisitos.

  12. Estructura de cuerpo de válvula súper resistente, resistente y duradera;

  Catálogo de normas de referencia de diseño y fabricación de válvulas de alivio de golpe de ariete DR-DA

  Grado de protección de la carcasa GB4208-2008 (Código IP)

  GB/T 13927. Normas de inspección y aceptación

  GB/T 12237. Norma de orientación para el diseño

  Brida de tubería de acero HG/T 20615-2009 (serie de clase) estándar

  Brida de tubería de acero HG/T 20592-2009 (serie PN) estándar

  Norma ANSI/AWWA para recubrimientos protectores internos de epoxy para válvulas y protección contra incendios

  ASTM B154 Prueba de nitrato de cobre y aleaciones de cobre

  Prueba de deformación por compresión de caucho ASTM D395

  Norma del método de prueba de flujo de caucho ASTM D471

  ASTM D1149 Método estándar para probar la degradación del caucho por agrietamiento superficial por ozono en una cámara confinada

  Clasificación ASTM D2000 de productos de caucho para aplicaciones de automatización

  Norma ANF/ANSI 61 para componentes sanitarios para sistemas de agua potable




  Tabla de materiales de las piezas principales de la válvula de alivio de golpe de ariete DA:







  número de serie	nombre	Material
  1	Cuerpo de válvula, tapa de válvula	Hierro dúctil, acero fundido, acero inoxidable
  2	asiento de válvula	Acero inoxidable
  3	pistón,Apertura en forma de V	Acero inoxidable
  4	Válvula piloto hidráulica de alta presión	Acero inoxidable
  5	Anillos de pistón	goma
  6	Junta del asiento	goma
  7	Anillo de válvula piloto	goma
  8	Anillo de asiento de válvula	goma
  9	Arandelas de perno	acero aleado
  10	Empaquetadora	compuesto
  11	Material de tubería auxiliar	Tubo de alta presión compuesto de acero morado










  Selección de válvulas del sistema de golpe de ariete de válvula de alivio de golpe de ariete DA:




  ①Instale una válvula de prevención de golpe de ariete o una válvula de alivio de golpe de ariete como dispositivo de protección

  ②Control de ajuste de cierre lento hidráulicoVálvula de cierre rápido 90% (1~3 segundos) cierre lento 10% (2~60 segundos ajustable)

  ③El tubo amortiguador evita la vibración y el ruido del sistema.

  ④Instale válvulas de inspección en la entrada y salida

  Dibujo de dimensiones de instalación de la válvula de alivio de golpe de ariete DA:

  (Las dimensiones en la tabla son para presión de 1,0 a 4,0 MPa y brida estándar GB9112 ANSI B16.5)

  calibre	A	B	do	D	mi	F	GRAMO	H
  DN50	143	150	250	120	203	190	80	260
  DN65	145	150	260	130	216	210	95	270
  DN80	155	165	290	150	241	230	100	300
  DN100	175	195	310	170	292	290	130	340
  DN125	200	220	370	200	356	350	160	380
  DN150	225	240	420	240	406	370	170	450
  DN200	275	280	460	290	495	440	185	480
  DN250	325	340	500	350	622	530	210	520
  DN300	375	390	550	410	698	570	250	600
  DN350	425	440	630	450	787	620	275	670
  DN400	475	500	700	530	914	710	305	720
  DN450	500	530	800	570	978	750	320	830
  DN500	560	600	850	610	978	800	360	880

  (Las dimensiones en la tabla son para presión de 6,4-10,0 MPa y brida estándar GB9112 ANSI B16.5)

  calibre	A	B	do	D	mi	F	GRAMO	H
  DN50	148	155	270	135	292	200	90	270
  DN65	150	160	280	155	330	240	100	290
  DN80	163	175	315	175	356	250	110	330
  DN100	183	200	340	195	432	310	140	360
  DN125	212	235	390	220	508	360	170	400
  DN150	237	255	440	260	559	390	180	470
  DN200	293	300	480	310	660	460	225	500
  DN250	345	360	520	370	787	560	260	550
  DN300	400	410	580	440	838	600	300	620
  DN350	450	460	660	480	889	660	325	690
  DN400	500	520	720	550	991	740	350	750
  DN450	540	560	830	600	1092	780	390	860
  DN500	590	640	890	640	1194	850	430	920







  Diagrama del método de selección e instalación de la válvula de alivio de golpe de ariete DA:




  El método de selección de la válvula de prevención de golpe de ariete es el mismo que el de la válvula de alivio de golpe de ariete: generalmente no deja pasar toda la salida de agua de la bomba, sino que solo descarga una parte de ella.Como parte del sistema, es suficiente controlar el aumento de presión del sistema dentro de un rango aceptable. Por lo tanto, la válvula de alivio de golpe de ariete suele ser de un tamaño varios diámetros menor que el diámetro de la tubería a la que está conectada.

  ¡La válvula de alivio de golpe de ariete (válvula de prevención) se abre lo más rápido posible solo cuando es necesario liberar agua para controlar el aumento de presión! Al seleccionar una válvula de alivio de golpe de ariete, intente elegir un tamaño más grande. Porque si el caudal de descarga requerido es menor que su capacidad de descarga máxima, la válvula solo necesita abrirse una pequeña parte. Por el contrario, si se selecciona un tamaño más pequeño, afectará su capacidad para proteger el sistema.

  Además del caudal total del sistema, hay muchos otros factores (como el diámetro de la tubería, la longitud, el material de la tubería, la bomba de agua, la presión del agua, etc.) que afectan el estado del golpe de ariete del sistema. Si es posible, intente examinar completamente los factores relevantes del sistema para seleccionar la válvula de alivio de golpe de ariete adecuada.Se proporciona una "Lista de verificación para el análisis del golpe de ariete" para analizar más a fondo las posibles situaciones de golpe de ariete y seleccionar un modelo de válvula más apropiado.

  Si la salida no es de flujo libre sino una salida sumergida (especialmente cuando la contrapresión es grande), afectará la capacidad de descarga de agua de la válvula de alivio de golpe de ariete, y generalmente es necesario drenar el agua a un lugar sin presión.

  Sistema de elevación de bomba de agua La válvula antirretorno de golpe de ariete se encuentra cerca de la tubería.

  Saliendo del tuboV. Presión de trabajo (altura de agua) H, consulte la curva en la Figura 12-2 para determinar el caudal de agua requerido q = x% del caudal de la bomba:

  Por tráficoConsulte la curva en la Figura 12-5 para q y la presión de trabajo (altura de agua) H y calcule el diámetro requerido de la válvula de golpe de ariete.

  Un martillo de válvula de gran tamaño generalmente se puede representar con dos martillos de válvula de diámetro ligeramente menor.-Mientras la suma de las áreas de sus puertos de válvula sea mayor o igual que la de la válvula grande, las dos presiones de ajuste de alta presión también se pueden ajustar por separado y gradualmente, lo cual es más adaptable, con menor descarga de agua y menor perturbación para el sistema.

  Sistema de suministro de agua por gravedad

  La válvula anti-golpe de ariete es la válvula final cercana al extremo que es propensa al golpe de ariete por cierre de válvula.

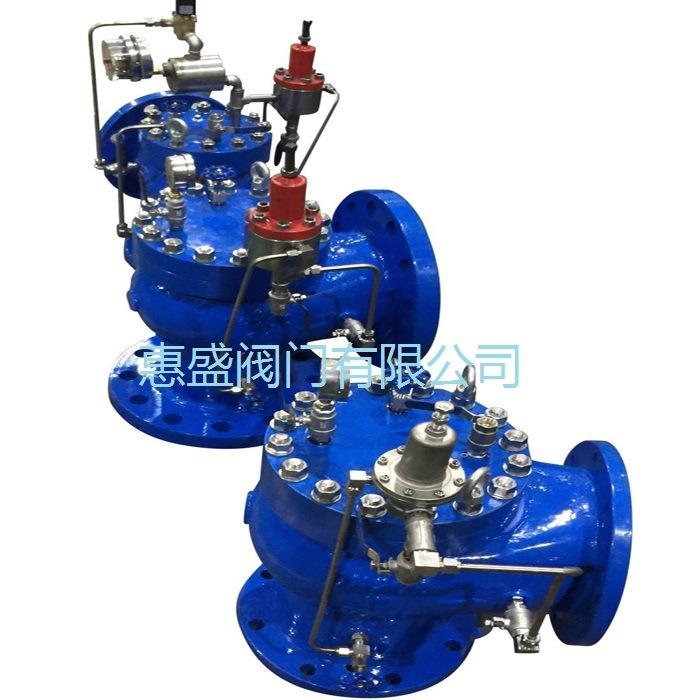

  Imagen del producto:
