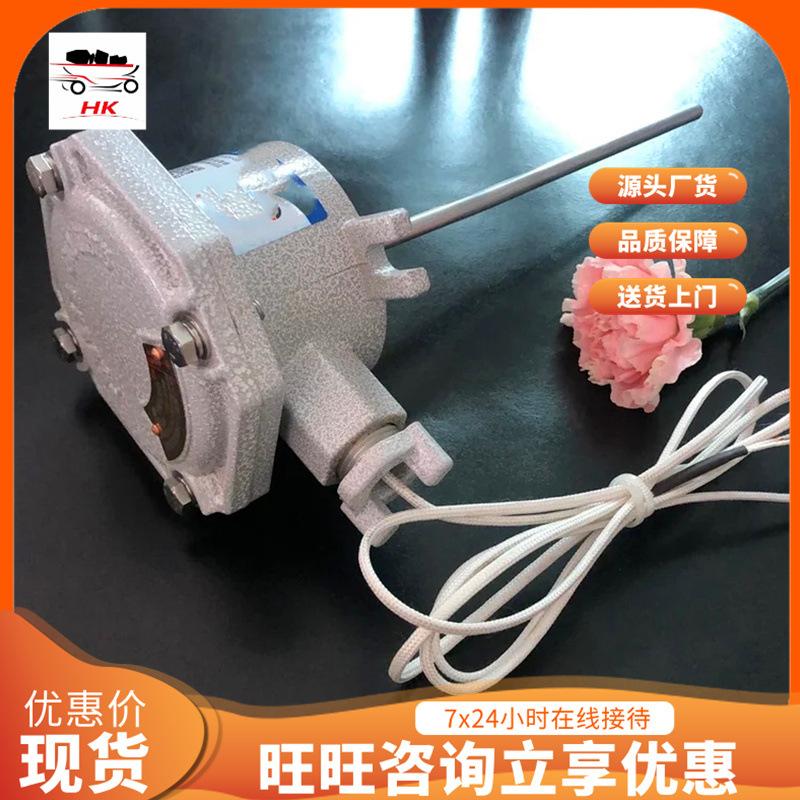

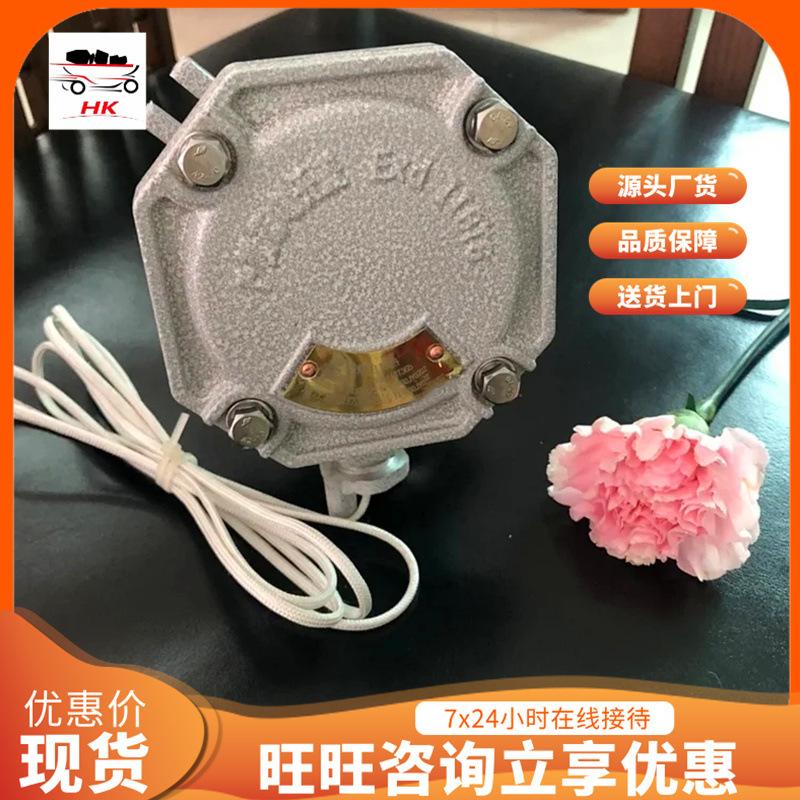

Estructura simple de mano termopar a prueba de explosiones tipo resorte sensor de temperatura BDR-240 termopar a prueba de explosiones de mano

1. Introducción del producto
El termopar industrial a prueba de explosiones, intrínsecamente seguro, serie WR es un sensor de temperatura, que se utiliza ampliamente en el sistema de control automático de la industria química. A través del sensor de temperatura, el parámetro de temperatura del objeto controlado se puede convertir en una señal eléctrica y transmitir al instrumento de visualización, registro y ajuste para detectar, ajustar y controlar el sistema.
En las plantas químicas, el lugar de producción a menudo está acompañado por diversos gases y vapores químicos inflamables y explosivos. Si se utilizan termopares ordinarios, es muy inseguro y puede causar fácilmente explosiones de gas en el ambiente. Por lo tanto, se deben utilizar termopares a prueba de explosión o intrínsecamente seguros como sensores de temperatura en estas ocasiones. Los termopares a prueba de explosión o intrínsecamente seguros producidos por nuestra empresa son adecuados para lugares con riesgo de gas explosivo dentro del rango del grupo de temperatura EX dIICT1~dIICT6.
Los termopares intrínsecamente seguros deben usar cables de compensación intrínsecamente seguros, y el rango de control de sus parámetros distribuidos es: inductancia total ≤ 2 mH, capacitancia ≤ 0.06 μ, y usar barreras de seguridad para equipos asociados al mismo tiempo. La selección del equipo asociado se basa en los siguientes principios. Cuando el termopar (debe estar aislado) está equipado con un instrumento secundario, se debe seleccionar la barrera de seguridad serie FB. Para el cableado específico de la barrera de seguridad, consulte el manual del producto específico.
2. Principio y estructura
La estructura y el principio de los termopares a prueba de explosiones o de seguridad intrínseca son básicamente los mismos que los de los termopares ensamblados. La diferencia es que la caja de conexiones (carcasa) de los productos a prueba de explosiones o de seguridad intrínseca adopta un diseño especial a prueba de explosiones. La caja de conexiones está hecha de fundición a presión de aleación de aluminio de alta resistencia y tiene suficiente espacio interno, espesor de pared y resistencia mecánica. La estabilidad térmica del anillo de sellado de goma cumple con las normas a prueba de explosiones. Por lo tanto, cuando el gas mixto explosivo dentro de la caja de conexiones explota, su presión interna no destruirá la caja de conexiones, y la energía calorífica generada por ella no puede propagarse hacia el exterior - transmisión de la explosión.
