Pilar Hidráulico de Corte Superior para Minas Garantía de Calidad Entrega Rápida ZQS14/1200 Pilar Hidráulico de Corte Superior para Minas

1. Introducción al corte de pilares superiores

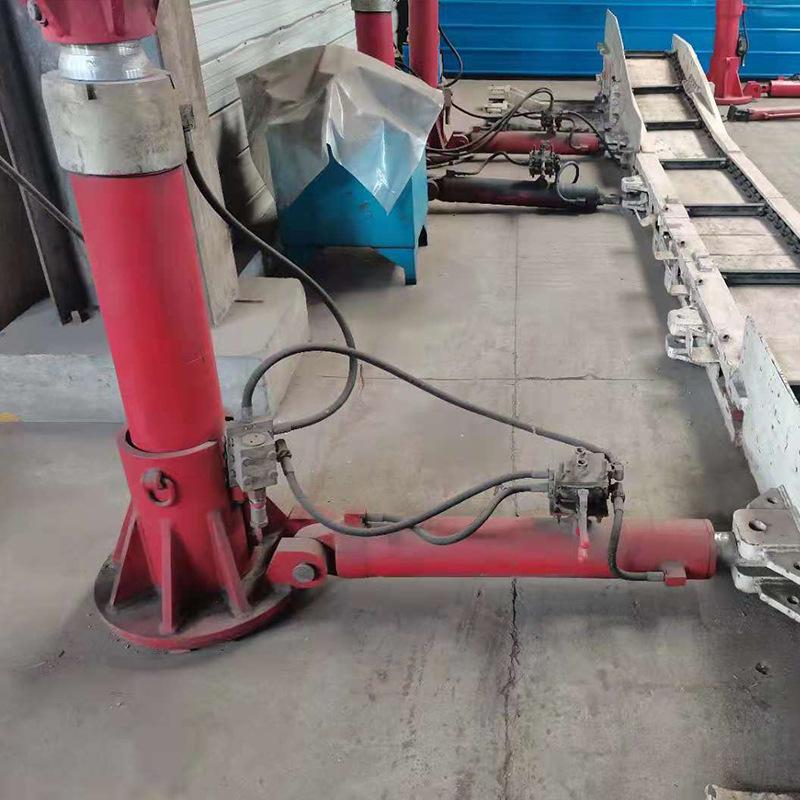

El soporte hidráulico de corte superior se compone de un soporte hidráulico con gran resistencia de trabajo y un gato de empuje. Algunos lo llaman también muelle de corte superior. Es un soporte especial que se ha utilizado en mi país en los últimos años. Este soporte se puede utilizar en frentes de trabajo generales y de voladura. Es un equipo de soporte para transportadores de corte superior y de empuje. Se instala entre el soporte individual (soporte hidráulico o de fricción) de la línea de corte superior del frente de trabajo minero, como el apuntalamiento, la pila de madera, la columna de clúster, el soporte denso y otros soportes especiales. La fuerza de soporte de la línea de corte superior del frente de trabajo corta la parte superior colgante del goaf y reduce la presión sobre la placa superior del frente de trabajo; su gato puede reemplazar la corredera hidráulica y utilizarse para empujar el transportador del frente de trabajo. Los modelos de soporte hidráulico de corte superior incluyen el tipo QD de columna simple y telescópica, el tipo SJ de columna doble y telescópica y el tipo ZQS de columna simple y telescópica doble.

2. Equipar la cara de trabajo con un soporte de corte hidráulico ofrece numerosas ventajas:

Su resistencia de trabajo es tres veces mayor que la de un soporte hidráulico general y más de seis veces mayor que la de un soporte metálico de fricción, lo que le permite soportar el techo. La presión del soporte básico en el frente de trabajo se reduce significativamente, lo que permite reducir el número de piezas. Su base es grande, la presión específica sobre la placa inferior es baja, lo que dificulta su presión y permite su uso en frentes de trabajo de fondo blando. Al rematar el frente de trabajo, el soporte individual se retira bajo la protección del soporte de corte superior, lo que reduce los accidentes en el techo y garantiza la seguridad de la columna de retorno. En particular, su gran fuerza para empujar la cinta transportadora evita que los trabajadores entren en el camino de la máquina (pistola) para barrer el carbón flotante y evita golpear los soportes temporales, lo que reduce el riesgo de caída de la lámina y lesiones. Además, en comparación con el soporte hidráulico autopropulsado, se adapta mejor a los cambios en las condiciones geológicas de la veta de carbón y es más fácil de instalar y desmontar.

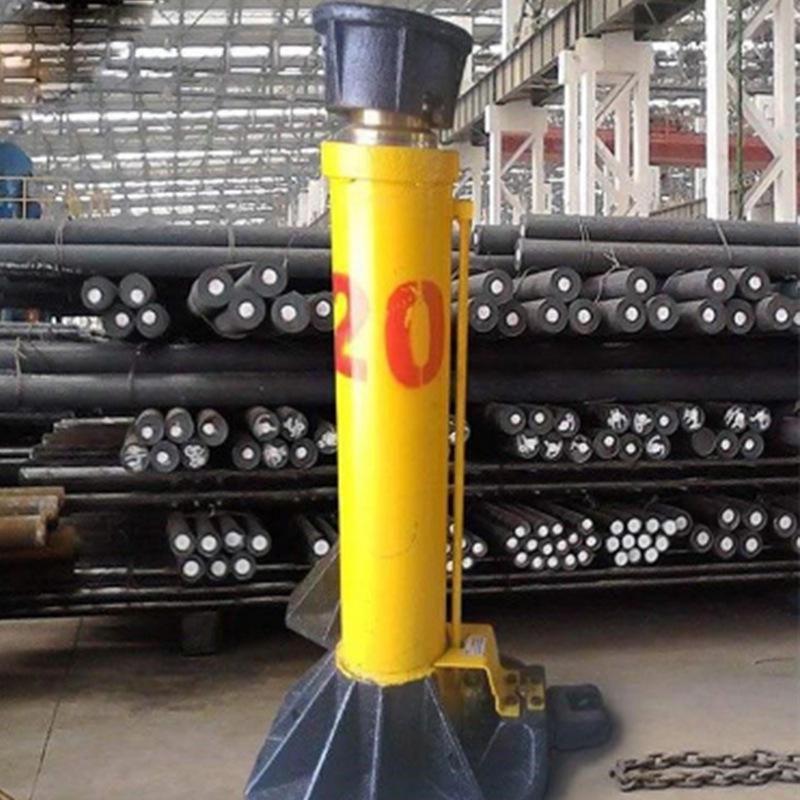

Parámetros de la columna de soporte superior de corte hidráulico:

Especificaciones: ZQ16/1000

Resistencia de trabajo nominal: 1000KN

Presión de la estación de bombeo: 19.6MPA

Fuerza inicial: 615KN

Altura: 1700MM

Altura: 1100MM

Altura de carril aplicable: 1.2-1.7MM

Parámetros del gato de empuje:

Especificaciones: ZQ2-I ZQ2-II ZQ2-III ZQ125.2-I ZQ125.2-II ZQ125.2-III

Presión de la estación de bombeo kn: 19.6 19.6 19.6 19.6 19.6 19.6

Empuje KN: 154 154 154 240 240 240

Fuerza de tracción KN: 78.5 78.5 78.5 129 129 129

Altura (mm): 1975 2315 2715 1975 2315 2715

Altura (mm): 1245 1415 1615 1245 2315 1615

Carrera de trabajo mm: 730 900 1100 730 900 1100

Altura de extracción adecuada m 0,65-1,0 0,75-1,2 0,8-1,4

Soporte kn por metro a lo largo de la línea superior 523

El medio de trabajo contiene un 5% de m-10 o mdt.

Emulsión de aceite emulsionado

Peso kg 289,4 307,4 325,4
