Fabricantes que venden medidores de flujo de cono en V reutilizados con alta resistencia a la abrasión.

VEl caudalímetro de cono es un novedoso caudalímetro de presión diferencial que utiliza el efecto de estrangulamiento de un cono en V en el campo de flujo para medir el caudal. A diferencia de los componentes de estrangulamiento convencionales, este cambia el diseño de estrangulamiento de central a anular. Comparado con los caudalímetros de presión diferencial generales, el caudalímetro de cono en V ofrece ventajas como alta precisión, alta repetibilidad, mínimas restricciones en las condiciones de instalación, resistencia al desgaste, amplio rango de medición, apto para fluidos contaminados y baja pérdida de presión en uso prolongado.

VEl dispositivo de estrangulamiento de cono interno incluye un cono puntiagudo y su correspondiente puerto de toma de presión, instalado coaxialmente en el tubo de medición. El tubo de medición está mecanizado con precisión para generar presión diferencial en ambos extremos del cono puntiagudo. La alta presión (presión positiva) de esta presión diferencial es la presión estática medida en el puerto de toma de presión en la pared del tubo antes de que el fluido aguas arriba se contraiga, mientras que la baja presión (presión negativa) se obtiene mediante el orificio de toma de presión abierto en el eje central del cono, en el extremo del cono orientado aguas abajo.

La raíz cuadrada de la diferencia entre las presiones alta y baja es proporcional a su caudal volumétrico. El caudal se puede obtener midiendo la presión diferencial aguas arriba y aguas abajo del cono en V. Este método de medición se basa en los principios de la ecuación de continuidad del flujo (ley de conservación de la masa) y la ecuación de Bernoulli (ley de conservación de la energía). Por lo tanto, su fórmula de cálculo de caudal es la misma que la de otros medidores de caudal de presión diferencial.

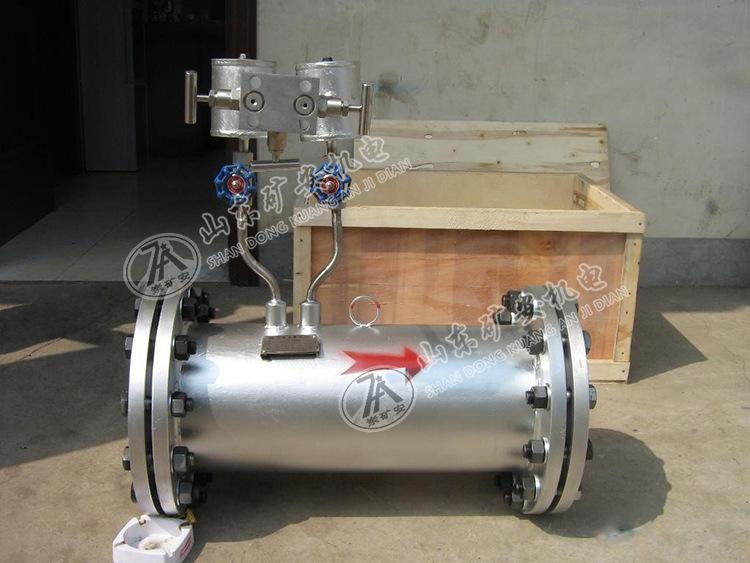

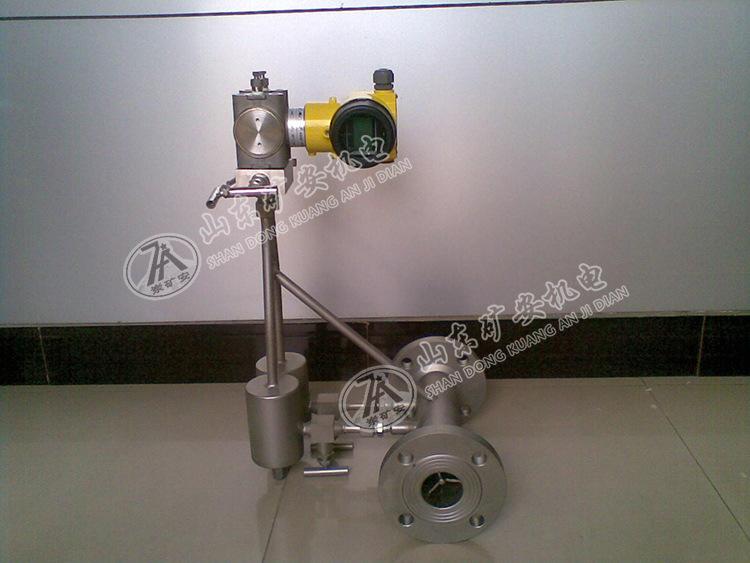

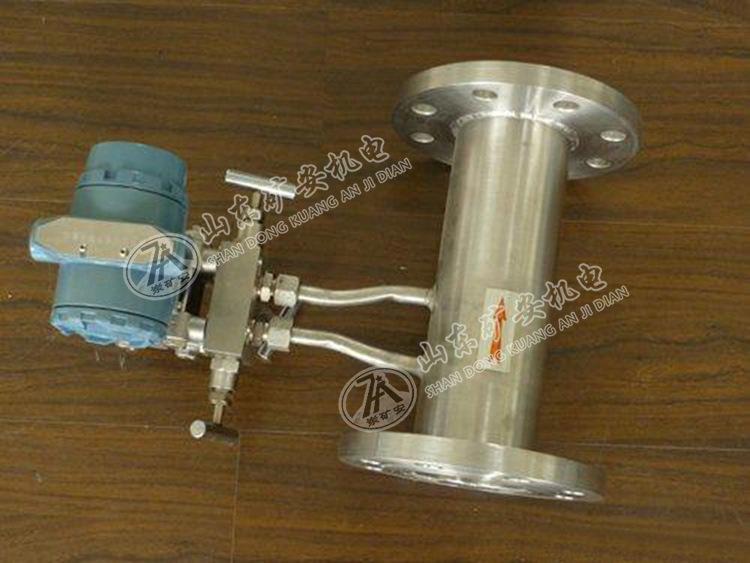

1El método de instalación de la brida de la tubería es el siguiente: el caudalímetro de cono en V cuenta con una brida en cada extremo, que se conecta a la brida de la tubería. Este método de conexión es común en la industria y es especialmente adecuado para conexiones de tuberías de diversos diámetros. Este método de instalación puede instalarse por separado del transmisor de presión diferencial y se utiliza habitualmente para medir el caudal de vapor y medios a alta temperatura.

2Método de instalación con abrazadera de brida: Ambos extremos del caudalímetro de cono en V están equipados con bridas. Si las tuberías conectadas no se pueden conectar mediante bridas, se puede soldar la conexión e instalar el caudalímetro de cono en V entre ellas.

3El método de instalación mediante soldadura de tuberías consiste en: cuando no hay conexión de brida entre el caudalímetro de cono en V y la tubería de instalación, se utiliza soldadura directa para unir el caudalímetro y la tubería. Este método tiene un bajo costo de instalación y reduce el costo de 4 bridas. Es adecuado para lugares de instalación con caudalímetros de gran diámetro y se instala una sola vez.
