I. Descripción general

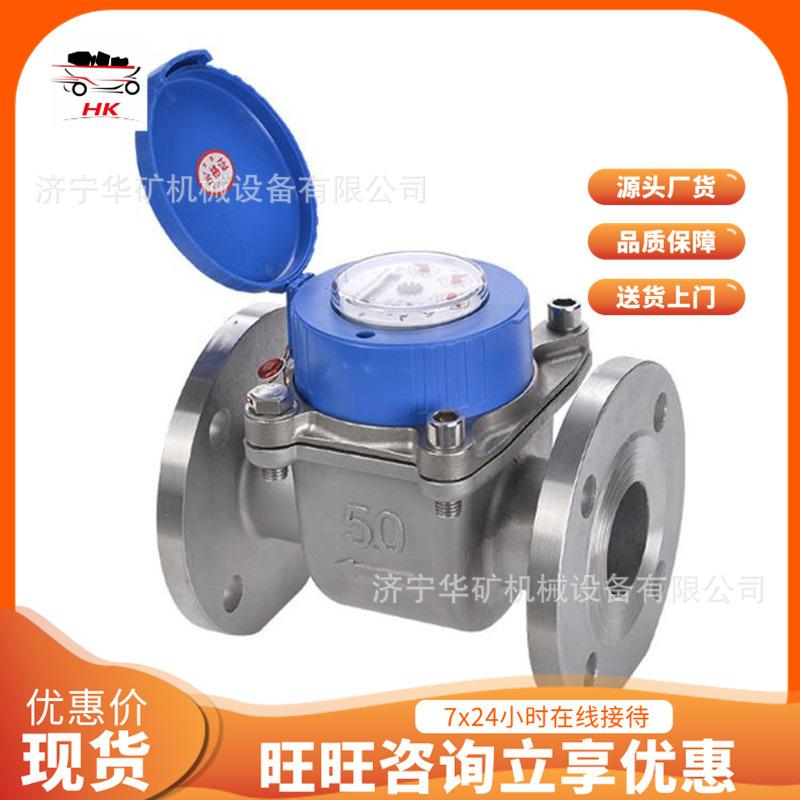

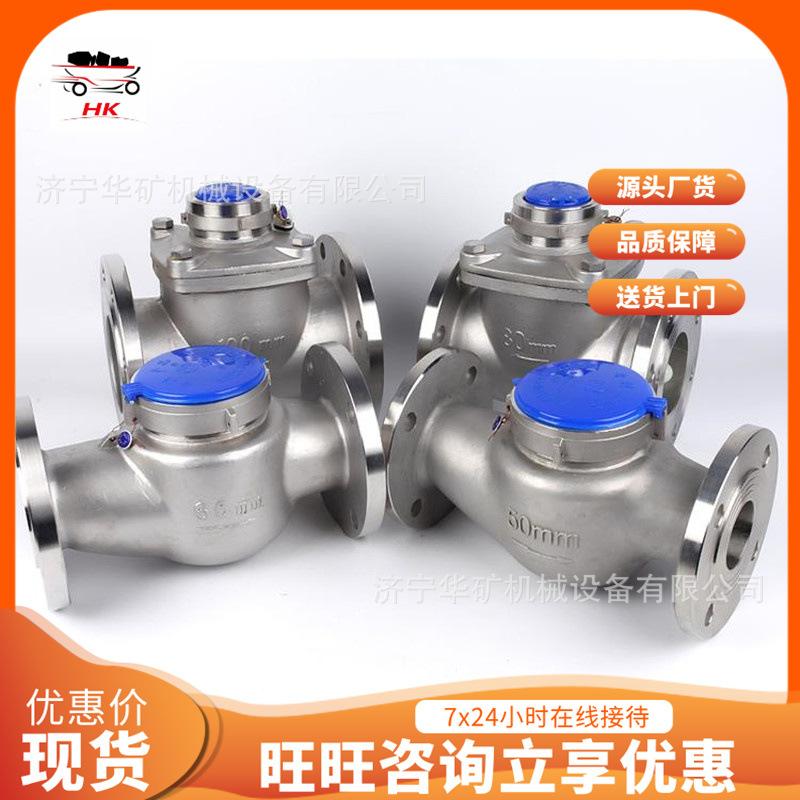

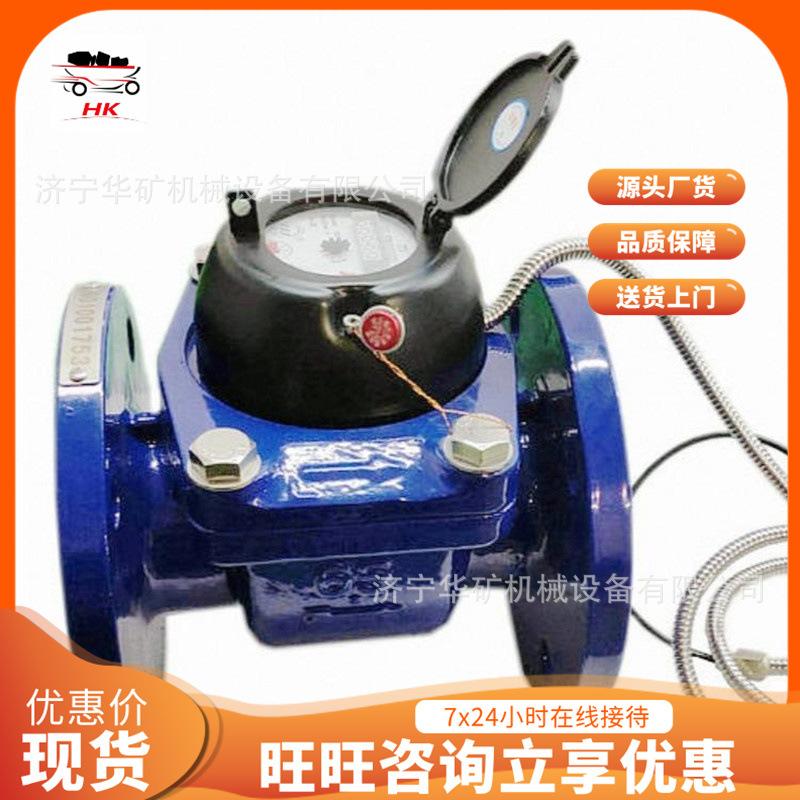

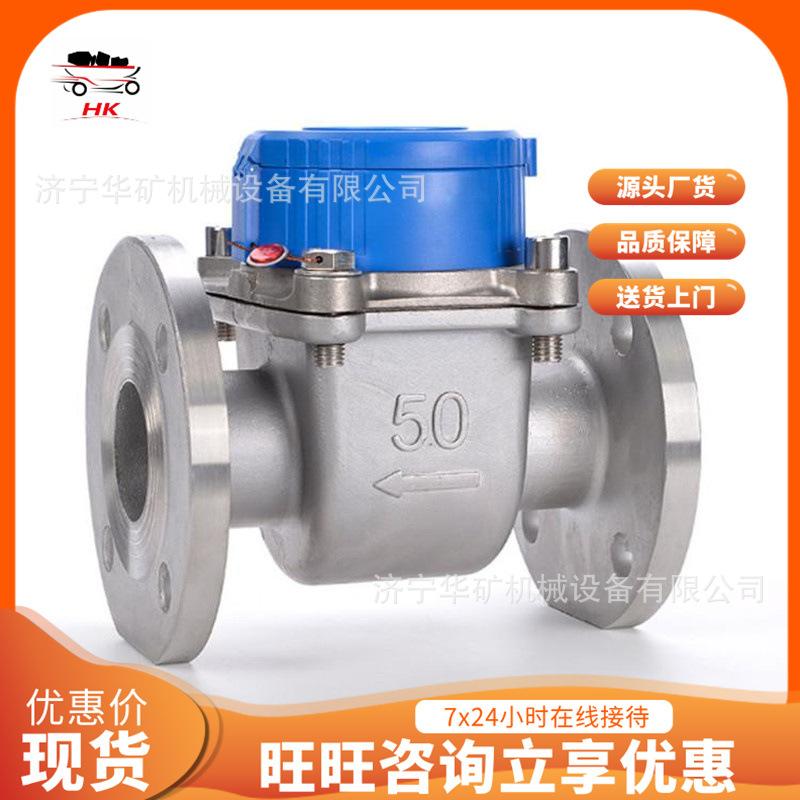

Esta serie de medidores de agua se basa en la serie de medidores de agua de hélice horizontal, secos y desmontables, con un dispositivo de señalización para la transmisión remota, convirtiendo las señales mecánicas de la indicación principal y la variación del medidor en señales de conmutación o salidas de pulsos. Esta serie de productos se divide en dos tipos según la estructura del contador: con tapa de plástico y con tapa de vidrio (tipo M).

Nota: 1. Los parámetros técnicos de esta serie de medidores de agua cumplen con la norma nacional GB/T 778 (ISO4064, IDT).

2. Para medidores de agua con un diámetro nominal de DN150 o superior, se puede seleccionar movimiento tipo D. Los modelos de medidor de agua son LXLC-150D/FXD~300DFXD.

2. Parámetros técnicos

Nivel de temperatura: Contador de agua fría: T30; Contador de agua caliente: T30/T90

Nivel de presión: MAP10 o MAP16

Nivel de pérdida de presión: Δp25

Nivel de sensibilidad del campo de flujo ascendente: U10

Nivel de sensibilidad del campo de flujo aguas abajo: D5

I. Descripción general

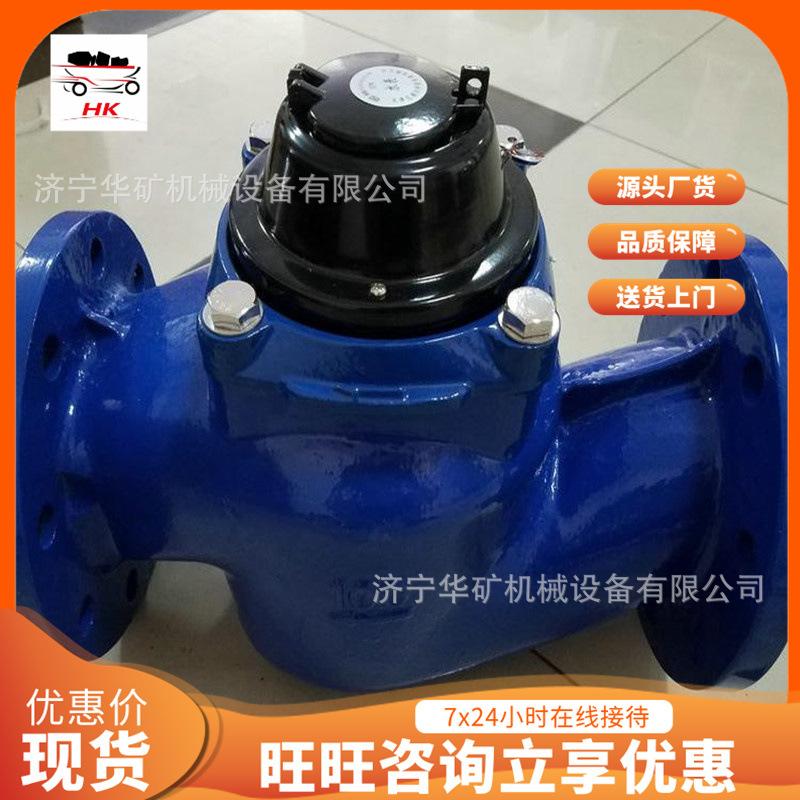

Esta serie de medidores de agua es un producto clásico y maduro con una apariencia hermosa, pantalla combinada de rueda de caracteres y puntero, lectura intuitiva y simple, estructura avanzada, alta precisión de medición, rendimiento estable y larga vida útil.

2. Parámetros de rendimiento

1. Nivel de temperatura: Medidor de agua fría: T30; Medidor de agua caliente: T30/T90

2. Nivel de presión: MAP10

3. Nivel de pérdida de presión: Δp63

4. Nivel de sensibilidad del campo de flujo ascendente: U10

Nivel de sensibilidad del campo de flujo aguas abajo: D5

5. Parámetros de flujo

Relación del rango de diámetro nominal R Caudal de sobrecarga Q4 Caudal normal Q3 Caudal límite Q2 Caudal mínimo Q1 Lectura mínima

mm Q3/Q1 m3/h m3
