Medidor de potencia digital Yokogawa WT310E

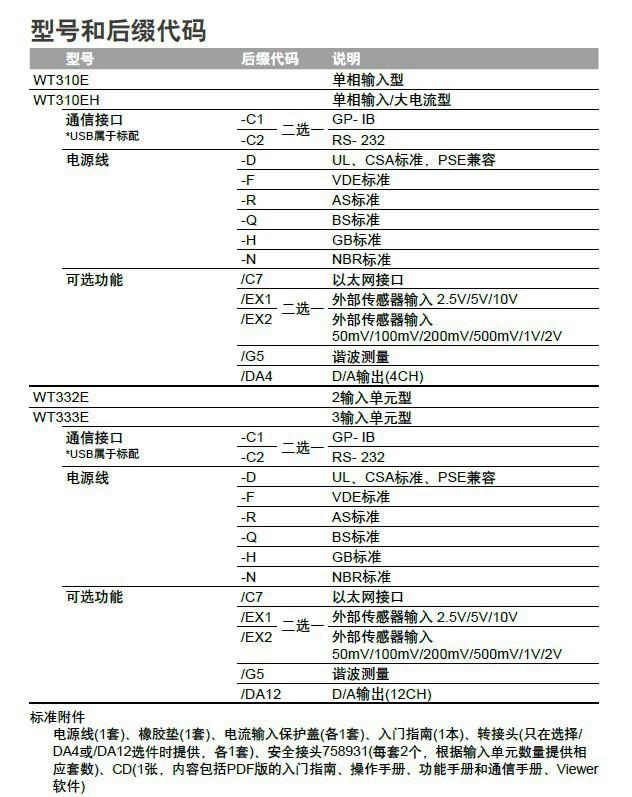

La serie WT300E de medidores de potencia digitales es la quinta generación del medidor de potencia compacto de larga trayectoria de Yokogawa. Los productos de medidores de potencia de Yokogawa han desempeñado durante mucho tiempo un papel vital para garantizar los estándares de consumo de energía y medir el consumo de energía de los equipos eléctricos. La serie WT300E incluye: WT310E tipo de entrada monofásica; WT310EH tipo de entrada monofásica/alta corriente; WT332E tipo unidad de 2 entradas; WT333E tipo unidad de 3 entradas, con una precisión de 0.1% de la lectura + 0.05% del rango. El WT310E proporciona capacidades de medición de corriente hasta alrededor de 50 microamperios y hasta 26 amperios RMS. El rendimiento a baja potencia junto con el software de consumo de energía permite que la serie WT300E apoye fácilmente las pruebas de los usuarios de sus productos para el cumplimiento de estándares como Energy Star, SPECpower y consumo de energía en espera. Usar la serie WT300E es sin duda una solución ideal para estas aplicaciones.

Características del Producto WT310E:

El amplio rango de medición y el rendimiento mejorado del WT300E permiten a los clientes utilizar un medidor de potencia para completar todas las aplicaciones de prueba de inversores desde baja frecuencia hasta alta frecuencia.

Tasa rápida de visualización y actualización de datos:

La serie WT300E tiene una pantalla rápida y una tasa máxima de actualización de datos de 100 ms, lo que puede acortar el proceso de prueba para los usuarios. La precisión básica de medición de todos los rangos de entrada sigue siendo la misma, 0.1% de lectura + 0.05% del rango (50/60Hz) CC 0.1% de lectura rdg + 0.2% del rango.

Mida todos los parámetros simultáneamente:

U/I/P/Frec/Integ(+/-)/Componentes Armónicos/THD Período Máximo de 100ms.

La serie WT300E no solo puede medir todos los parámetros de CA y CC, sino también realizar la medición de armónicos y la medición integral simultáneamente sin cambiar el modo de medición. El software WTViewerFreePlus se puede utilizar para monitorear y guardar todos estos datos de parámetros, hasta 200 elementos.

Función de rango automático entre rangos especificados

La función de rango automático se puede utilizar para seleccionar/cambiar automáticamente entre rangos especificados. Esto puede reducir el número de cambios de rango y mejorar la eficiencia de la prueba.

Función de rango automático durante la medición integral

Normalmente, cuando un medidor de potencia mide el consumo de energía y la potencia en espera en modo de integración, el rango de medición debe fijarse. Sin embargo, si el voltaje o la corriente de entrada excede el valor máximo del rango seleccionado, el resultado de la medición será erróneo y la prueba deberá repetirse en el rango más alto. La serie WT300E puede cambiar de rango rápida y automáticamente en modo de integración, lo que no solo evita los problemas de las pruebas repetidas mencionadas anteriormente, sino que también garantiza la continuidad y precisión de la integración. Esta función puede medir no solo vatios-hora positivos y negativos, sino también amperios-hora y corriente continua.

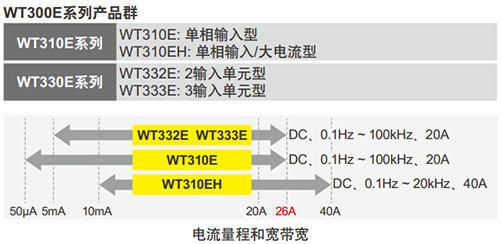

Ancho de banda de frecuencia: CC 0.1Hz a 100 kHz (WT310E: Corriente máxima 6A cuando la frecuencia excede 30kHz; WT310EH: La frecuencia máxima es 20kHz y la corriente 40A).

Entrada Directa: El valor máximo de entrada directa es 600V y 20A, o 40A (WT310EH). El amplio rango de corriente de la serie WT310E puede satisfacer las necesidades de medición de corriente de los clientes desde tan bajo como 50 microamperios hasta tan alto como 40 amperios rms (WT310EH).

Mejoras de WT310/WT330

*1: El rango de entrada de WT310EH es 2%~260% (el rango de 20A solo puede alcanzar el 200%)
*2: El rango de entrada de WT310EH es 2%~280% (el rango de 20A solo puede alcanzar el 220%)
*3: El software para PC WTViewerFreePlus puede medir datos simultáneamente sin importar el modo.
*: Modo de compatibilidad de comandos con la serie WT200 más antigua (solo admite IEEE488.2) En este modo, la serie WT300E y la serie WT300 funcionan igual que la serie WT200 excepto por la función de almacenamiento (recuperación) y la función de comparación.
*: La comunicación Modbus/TCP requiere la instalación de la opción Ethernet /C7.

Características del Producto WT310E

Corriente amplia

Amplio rango de entrada de corriente: La serie WT300E cubre un amplio rango de entrada de corriente, que va desde unos pocos microamperios hasta 40Arms. Puede medir señales de entrada que contienen componentes AC y DC. El rango de aplicación de medición incluye pequeñas corrientes para el consumo de energía en espera hasta grandes corrientes para cocinas de inducción.

• Medir todos los parámetros simultáneamente: La serie WT300E no solo puede medir todos los parámetros de CA y CC, sino que también puede realizar medición de armónicos y medición integral simultáneamente sin cambiar el modo de medición.
• Tasa rápida de visualización y actualización de datos: La serie WT300E tiene una visualización rápida y una tasa máxima de actualización de datos de 100 ms, lo que puede acortar el tiempo de trabajo del proceso de prueba para los usuarios.
• Función de retención de valor máximo: puede retener los valores máximos de voltaje y corriente RMS/PICO, potencia activa, potencia reactiva y potencia aparente.
• Funciones de filtro de línea y filtro de frecuencia: Estas funciones de filtro eliminarán el ruido no deseado y los componentes armónicos para mediciones fundamentales.

Interfaces de comunicación ricas: USB, GP-IB o RS-232 (opcional), Ethernet (opcional)

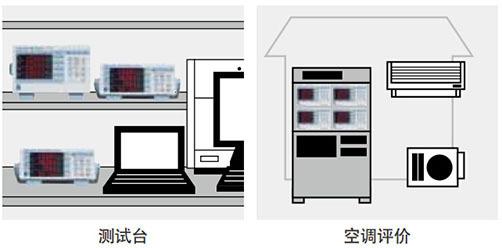

Desde líneas de producción hasta bancos de pruebas de ingeniería, los usuarios pueden elegir libremente la interfaz según sus necesidades de aplicación. Todos los tipos de mediciones también se pueden configurar utilizando el software WTViewerFreePlus. Además, es posible mostrar y guardar valores, mostrar formas de onda* y gráficos de tendencias de los datos de medición.

*Para mostrar formas de onda requiere la opción /G5 Armónicos.

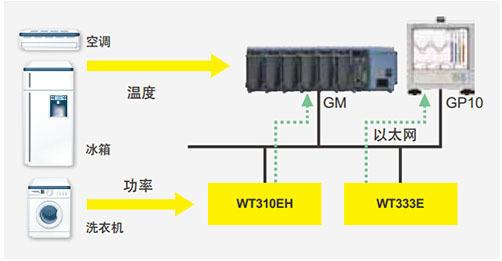

Se conecta a registradores Yokogawa vía Modbus/TCP*1 y a PLCs vía Ethernet*1

Digital Utilizando las funciones Ethernet o Modbus/TCP, los datos numéricos medidos por los instrumentos de la serie WT pueden ser recolectados directamente por los registradores GP10*2, *3 y GM*2, *3 de Yokogawa. Los datos también pueden ser recolectados utilizando el software de registro de datos GA10*2.

Además, la serie Yokogawa PLC FA-M3V*2 utilizada en el sitio de producción también puede comunicarse a través del protocolo VXI-11.

*1 Requiere la opción Ethernet /C7.
*2 GP10/GM/GA10/FA-M3V son fabricados por Yokogawa Electric Corporation.
*3 Requiere opciones /E2 y /MC.

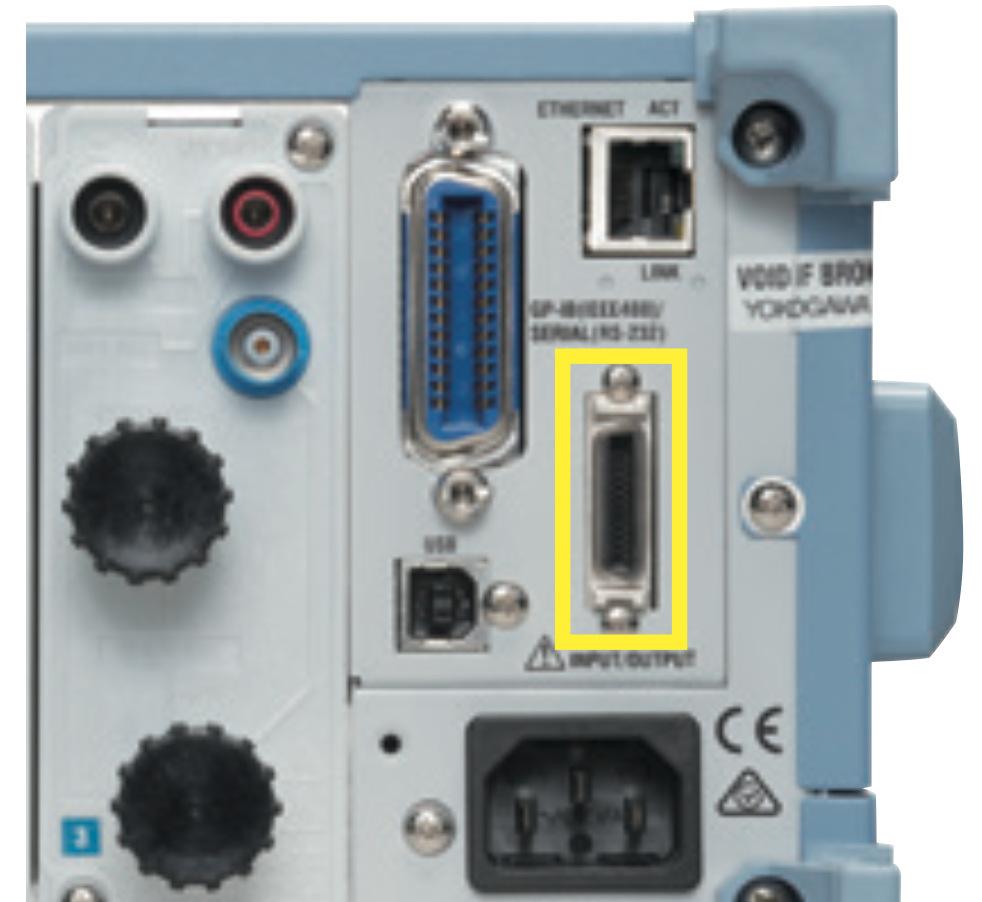

Salida D/A para registro de mediciones

Con la opción D/A, el voltaje, la corriente, la potencia y otros datos de medición se pueden enviar a un registrador de datos para su grabación (+/-5Vcc). (WT310E/WT310EH 4 canales, WT332E/WT333E 12 canales)

Función de comparación

La serie WT300E puede emitir +5V, 0V o -5V. Para reemplazar la salida con una salida de contacto de relé como la función de comparador de WT210/WT230, la serie WT300E puede proporcionar su propio relé y circuito de control de relé.

Función de ajuste automático a cero

La serie WT300E realiza automáticamente el ajuste de cero cuando el rango de entrada cambia para compensar el desplazamiento del nivel cero. Esta acción se puede completar en 100 ms y no requiere desconectar el cableado.

Aplicación del Producto WT310E

La serie WT300E es fácil de operar, asequible y tiene capacidades de medición de alta precisión en un amplio rango, lo que puede satisfacer las diversas necesidades de I+D de los clientes, como pruebas de productos y evaluación de eficiencia.

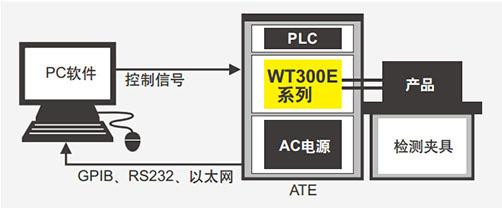

Línea de producción o pruebas de control de calidad de dispositivos electrónicos

• La instalación compacta de medio rack puede ayudar a los usuarios a construir un sistema de prueba pequeño más alto.
• Función de salida D/A y función Modbus/TCP* disponibles para registro de datos
• Interfaces de comunicación enriquecidas: USB, RS-232 o GP-IB y Ethernet

La medición simultánea de parámetros de consumo de energía como U/I/P, frecuencia, factor de potencia y armónicos puede ayudar a reducir las horas hombre en líneas de producción o pruebas de control de calidad. Como resultado, las pruebas son más rápidas y menos costosas. La salida DA y la interfaz de comunicación se utilizan principalmente para la recopilación remota de datos, lo que hace que la recopilación de datos sea más flexible. * La función "Modbus/TCP" es proporcionada por Ethernet (opción /C7).



Desarrollo y evaluación de electrodomésticos

• El rango de 5mA es útil para la medición de baja corriente (WT310E)
• Función de rango automático en modo de integración

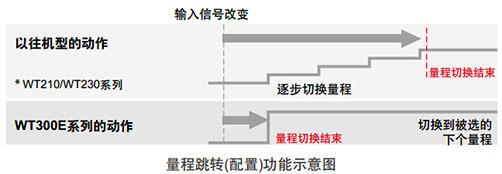

• La función de salto de rango (configuración de rango) permite al usuario seleccionar el rango apropiado por adelantado. La función de rango automático permite que la serie WT300E se adapte rápidamente a las condiciones de entrada cambiantes.

La función de salto de rango puede acortar el tiempo de conmutación de rango. El WT310E puede medir tanto corrientes grandes como pequeñas en un solo proceso de prueba, lo que no solo acorta el tiempo de evaluación general, sino que también ahorra dinero porque solo se necesita un medidor de potencia para completar la medición en lugar de dos, lo que ahorra mucho dinero.

Mediciones de prueba en cumplimiento con estándares (IEC62301, Energy Star, SPECpower*1)

• En el ajuste de rango de 5 mA, el WT310E puede medir hasta 100 μW de resolución.
• Los parámetros de potencia convencionales, los componentes armónicos y el THD se pueden medir simultáneamente.
• La capacidad de entrada dinámica del factor de cresta es de hasta 300 (valor pico/valor RMS mínimo)

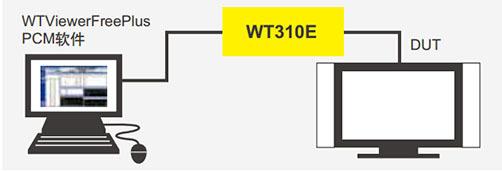

• Software PCM gratuito para pruebas IEC62301*2

El WT310E, combinado con el software de Medición del Consumo de Energía (PCM), puede realizar pruebas de energía en espera que cumplen con los estándares nacionales.
*1 Próximamente
*2 IEC62301E2.0 es el estándar de referencia de la directiva EN50564: 2011. Este software corresponde a los métodos de prueba de ambos estándares.

 Evaluación de equipos de alta corriente como cocinas de inducción IH

• Puede medir directamente corrientes grandes de hasta 40Arms sin usar un sensor de corriente externo (WT310EH)
• Función de rango automático en modo de integración.

El WT310EH tiene un rango de entrada de corriente directa de hasta 40Arms, sin la necesidad de pinzas de corriente o sensores de corriente. Esto no solo proporciona a los usuarios medición, sino que también reduce los costos de inversión. El rango de corriente es 1A ~ 40A, y el rango de voltaje es 15V ~ 600V.
Esta función se puede utilizar para evaluar dispositivos controlados por forma de onda como cocinas de inducción IH.

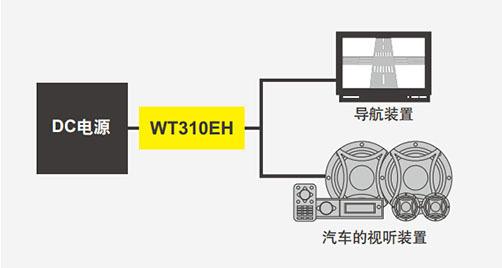

Evaluación de baterías automotrices o dispositivos de accionamiento de CC

• Precisión total de la medición de CC: 0.3% (WT310EH: precisión total 0.5%)
• Puede medir directamente corrientes grandes de hasta 40A sin usar un sensor de corriente externo (WT310EH)
• Medición de energía de carga y descarga de la batería (+/-Wh, +/-Ah)

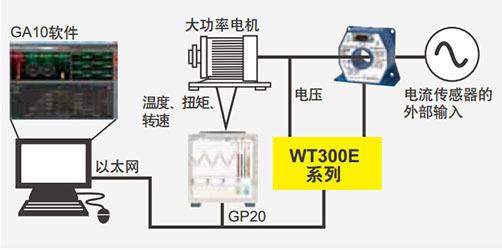

Pruebas de durabilidad y medición de eficiencia de motores industriales y maquinaria rotativa

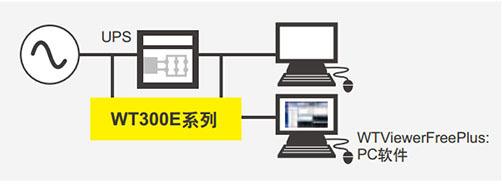

Prueba de Evaluación de Compatibilidad de Fuente de Alimentación Ininterrumpible (SAI)

• Establecer el número máximo de cálculos de THD
• Solo se necesita un medidor de potencia para la medición de eficiencia
• Medición de potencia activa promedio en modo de integración

La serie WT300E ayuda a los usuarios a realizar pruebas de compatibilidad de acuerdo con los estándares de prueba de rendimiento de UPS, utilizada principalmente para medir y calcular niveles de entrada y salida, eficiencia, frecuencia y THD. Además, los datos de potencia activa promedio también pueden proporcionar datos precisos de consumo de energía. Cuando se combina con el software WTViewerFreePlus, la serie WT300E puede medir simultáneamente todos los parámetros requeridos para las pruebas de UPS, lo que acorta significativamente el tiempo de evaluación.
